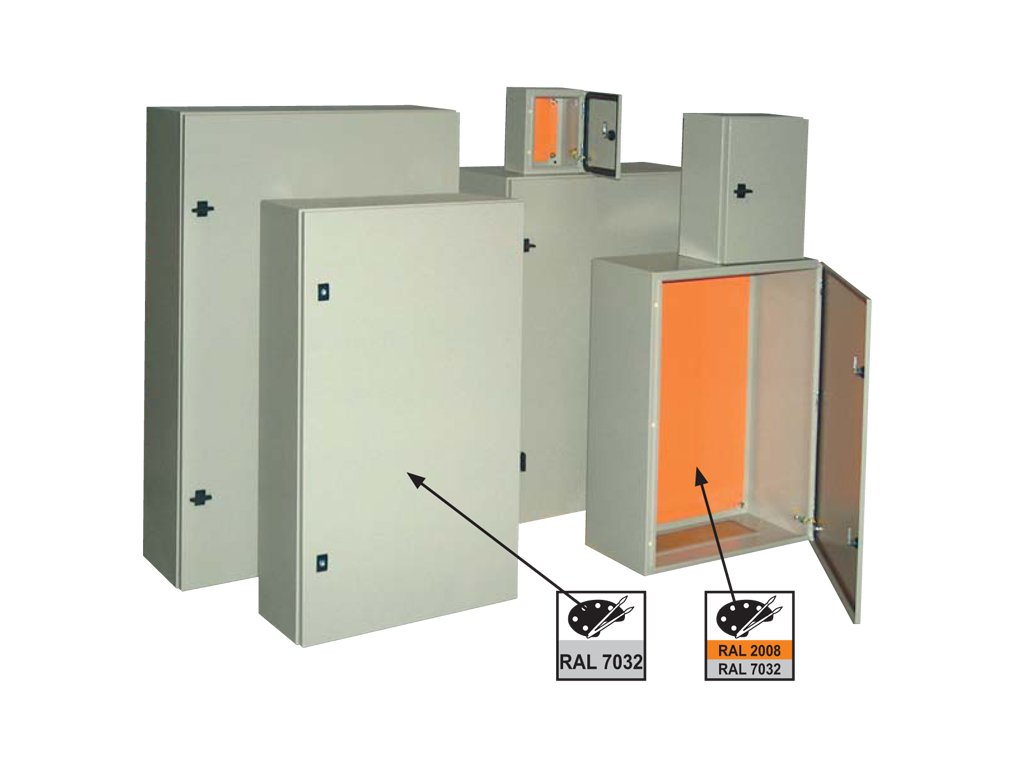

Oceľoplechová rozvodnica Tracon TFE605020 – 600x500x200 mm (IP55/IK10) s montážnou doskou
Kód: TFE605020
Podrobný popis
Expertný verdikt: Tracon TFE605020 je masívna a mimoriadne priestranná oceľoplechová rozvodná skriňa určená pre tie najnáročnejšie inštalácie. Oproti bežnému štandardu vyniká nielen značnou plochou (výška 600 mm, šírka 500 mm), ale najmä zväčšenou montážnou hĺbkou 200 mm, ktorá dovoľuje bezpečné osadenie skutočne masívnych prvkov (meniče, veľké výkonové stýkače). Spoľahlivé IP55 krytie dotované dvojbodovým uzamykaním a excelentná odolnosť IK10 garantujú trvalú ochranu investícií aj v tých najdrsnejších priemyselných a výrobných halách.
Kľúčové vlastnosti
- ✔ Extrémna mechanická odolnosť: Skriňa zváraná z pevného oceľového plechu a ošetrená práškovým nástrekom (RAL 7035) zaručuje obrovskú životnosť a stopercentnú ochranu pred devastačným mechanickým poškodením (IK10).
- ✔ Krytie IP55 s dvojitým zámkom: Dvere (výška 600 mm) sú zabezpečené systémom dvoch zámkov. To garantuje rovnomerný prítlak na vnútorné penové tesnenie a znemožňuje vniknutie prachu či striekajúcej vody.
- ✔ Zväčšená hĺbka a obrovská kapacita: Výška 600 mm v spojení so zväčšenou hĺbkou 200 mm dovoľuje bez obmedzení inštalovať hlboké transformátory, veľké frekvenčné meniče a masívne rozvodné žľaby.
- ✔ Montážna doska v cene: Súčasťou skrine je mohutná pozinkovaná montážna doska, pripravená na individuálne, skrutkované uchytenie DIN líšt a robustných radových svorkovníc.
Použitie v praxi
- Centrálna priemyselná automatizácia: Pôsobí ako ústredný riadiaci box pre zložité systémy PLC, batérie senzorov a pre rozsiahle polia výkonných stýkačov a relé.
- Hlavné podružné rozvádzače: V priemyselných halách, administratívnych budovách a dielňach pre centralizáciu desiatok modulárnych prvkov s absolútnou požiadavkou na protipožiarnu odolnosť kovovej rozvádzačovej skrine.
- Technológie obnoviteľných zdrojov a nabíjacie stanice: Pre priestorné a prachotesné uloženie výkonových DC a AC prvkov pre solárne systémy (FVE) alebo prívodné vetvy pre wallboxy.
★ Rýchly výber / Na čo si dať pozor
- Rozvodnica sa dodáva prázdna. Všetky montážne nosné prvky ako sú DIN lišty si k nej musíte doobjednať a ukotviť sami na vnútornú montážnu dosku podľa návrhu. Pokiaľ skladáte domový rozvádzač, prečítajte si článok Ako navrhnúť bytový rozvádzač.
- Z bezpečnostných dôvodov (zariadenie Triedy ochrany I) je absolútne nevyhnutné a podľa STN povinné pripojiť ochranné pospojovanie (PE vodič) na vopred pripravené a označené svorníky dvier aj samotného tela kovovej skrine.
- Pre stopercentné zachovanie vysokého stupňa krytia IP55 po zavedení hrubých prívodných káblov použite na vstupe (cez odnímateľnú prírubu) výhradne originálne a certifikované tesniace káblové vývodky.
Najčastejšie chyby pri výbere
- ✘ Zanedbanie masívneho kotviaceho materiálu: Tento rozmerný kovový model má veľmi vysokú hmotnosť už vo svojom prázdnom stave. Montáž na sadrokartónové či drevené priečky je bez masívnej konštrukcie nemožná. Do muriva alebo betónu používajte výhradne oceľové certifikované kotvy alebo odolné hmoždinky s vysokou nosnosťou.
- ✘ Podcenenie priestoru a chladenia: Zväčšená hĺbka 200 mm poskytuje obrovský priestor a môže viesť k preplneniu skrine prístrojmi. Vo vnútri plne uzavretej IP55 skrine s množstvom stýkačov alebo zdrojov sa môže hromadiť stratové teplo. Nechávajte medzi tepelne náročnými komponentami medzery, prípadne doinštalujte do skrine aktívnu ventiláciu (ventilátor s mriežkou a filtrom).
Technické parametre
Kompatibilita a montáž
- Skriňa je od výroby vybavená odnímateľnou prírubou na spodnej stene a rozľahlou vnútornou pozinkovanou montážnou doskou pre absolútne prispôsobenie vnútorného rozloženia prístrojov a veľkých káblových žľabov.
- Rozvodnica sa montuje pevným prisadením na stenu. Pri takto masívnej ploche je použitie príslušných dištančných nástenných držiakov veľmi odporúčané pre zabránenie prenosu vlhkosti (kondenzátu) z muriva na telo skrine.
- Na realizáciu bezpečnostného ochranného pospojovania medzi dverami a telesom skrine použite ohybný zeleno-žltý CYA vodič pevne nalisovaný do príslušných káblových očiek (upevňovacie body sú pripravené).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké sú hlavné výhody modelu s výškou 600 mm a hĺbkou 200 mm?
Model (TFE605020) poskytuje gigantický montážny priestor do výšky, šírky aj hĺbky (hĺbka o 50 mm väčšia než u štandardných modelov 150 mm). Umožňuje bezproblémové inštalovanie desiatok DIN líšt, pripojenie hlbokých prvkov (napäťových zdrojov, meničov) a zachovanie obrovského priestoru pre komfortný káblový manažment po stranách pri zachovaní dostatočných vzduchových medzier pre chladenie.
Prečo má táto rozvodnica 2 zámky?
Kritickým parametrom pre dosiahnutie a trvalé udržanie krytia IP55 je dokonalé priľahnutie dverí k penovému tesneniu na telese skrine. Pri dverách vysokých 600 mm by jeden centrálny zámok nedokázal vytvoriť rovnomerný prítlak. Dvojitý zámok (v hornej a dolnej časti) tento problém spoľahlivo rieši a zaručuje tesnosť aj v rohoch.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový obal patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (STN 33 2000-4-41) striktne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel od výrobcu predinštalované a jasne označené uzemňovacie body.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska s rozsiahlym pôdorysom je už vopred pribalená vo vnútri rozvádzača ako plnohodnotná štandardná výbava dodávky a je zahrnutá v cene produktu.
Ako sú vyriešené káblové priechodky v tak veľkej skrini?
Z výroby otvory na vývodky vyrazené nie sú, aby sa garantovala variabilita na rôzne smery a priemery káblových trás. V spodnej časti skrine sa však nachádza obdĺžniková odnímateľná kovová príruba. Tú si môžete demontovať a bezpečne si do nej na stole vyvŕtať otvory presne pre tie prierezy káblov a vývodiek, ktoré vaša inštalácia vyžaduje.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako plne reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu). Uhol otvárania dverí je pritom komfortných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje absolútne najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že oceľová skriňa bezpečne odolá nárazovej energii až do 20 Joulov, čo v praxi zodpovedá dopadu 5 kg závažia z výšky 40 cm, bez narušenia vnútorných prvkov.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 po technickej stránke inštaláciu v exteriéri umožňuje. Z dlhodobého pohľadu (najmä na zachovanie antikoróznej ochrany zinkovaním a laku na veľkej ploche skrine) však vo všeobecnosti odporúčame umiestňovať takéto skrine do krytých priestorov (napríklad pod prístrešky alebo presahy striech), kde nebudú trvale vystavované priamemu dažďu a najmä letnému slnečnému UV žiareniu, ktoré môže narúšať gumové tesnenie.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 15 kg |
| EAN: | 5997374152259 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
