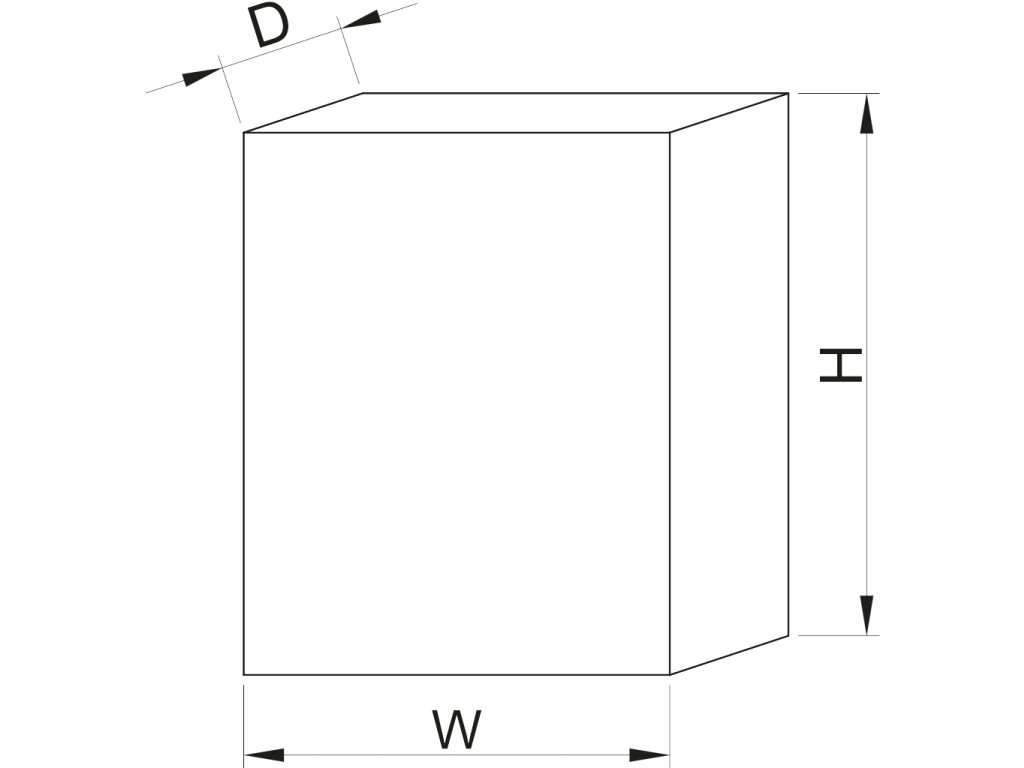

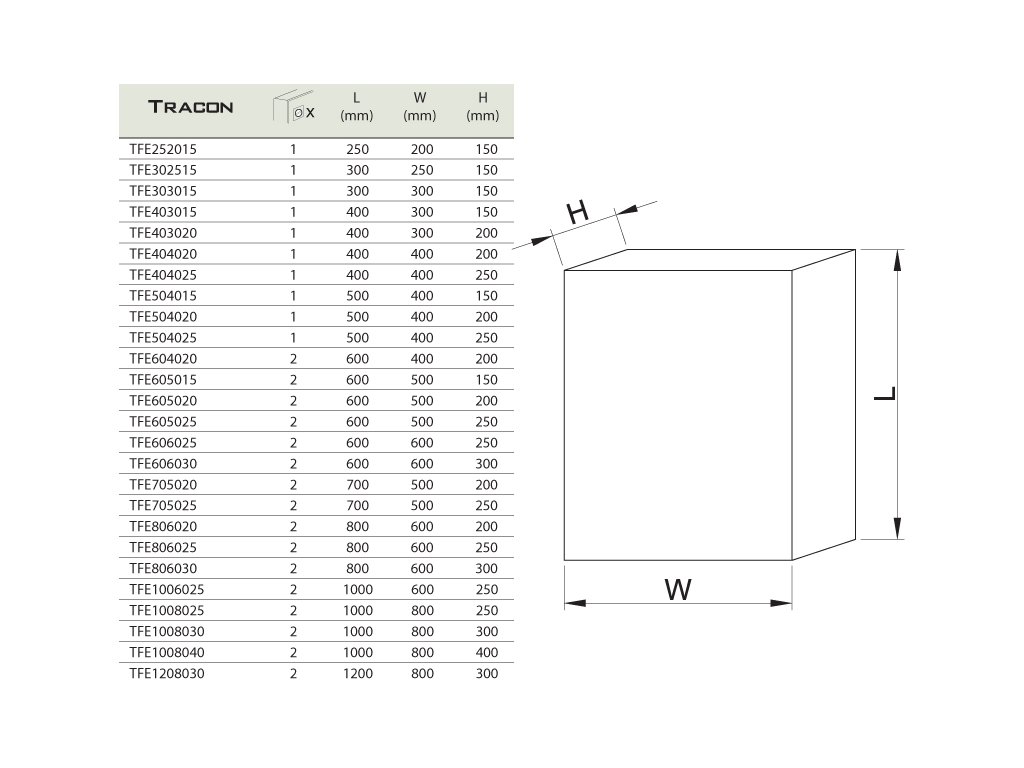

Oceľoplechová rozvodnica Tracon TFE806030 – 800x600x300 mm (IP55/IK10) s montážnou doskou
Kód: TFE806030
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE806030 predstavuje absolútny vrchol ponuky v kategórii nástenných oceľoplechových rozvodných skríň. Vďaka obrovským proporciám (výška 800 mm, šírka 600 mm) a predovšetkým extrémnej montážnej hĺbke až 300 mm je stvorená pre tie najobjemnejšie priemyselné inštalácie. Skriňa bez problémov pojme najväčšie frekvenčné meniče, masívne transformátory, batériové moduly a extrémne silné káblové zväzky. S certifikovaným krytím IP55, zabezpečeným dvojbodovým uzamykaním a špičkovou nárazuvzdornosťou IK10, garantuje stopercentnú prevádzkovú bezpečnosť aj v tých najdrsnejších podmienkach.
Kľúčové vlastnosti
- ✔ Extrémna mechanická odolnosť: Skriňa zváraná z oceľového plechu chránená hrubým práškovým nástrekom (RAL 7035) odolá nárazom na najvyššej úrovni IK10.
- ✔ Krytie IP55 s dvojitým zámkom: Obrovské dvere (výška 800 mm) sú zabezpečené dvomi zámkami. To zaručuje rovnomerný plošný prítlak na vnútorné penové tesnenie a bráni vniknutiu prachu či striekajúcej vody.
- ✔ Extrémna hĺbka 300 mm: Dovoľuje bez akýchkoľvek priestorových kompromisov zabudovať tie najhlbšie výkonové automaty a najhrubšie zväzky vodičov pre rozsiahle rozvodné inštalácie.
- ✔ Montážna doska v cene: Súčasťou je obrovská pozinkovaná montážna doska pripravená na vlastné rozmiestnenie a uchytenie montážnych líšt či radových svorkovníc na DIN lištu.
Použitie v praxi
- Komplexná priemyselná automatizácia: Pôsobí ako ústredný riadiaci mozog pre prepojenie viacerých PLC systémov, obrovských meničov a celých zoskupení výkonových stýkačov.
- Hlavné podružné a elektromerové rozvádzače: Vo veľkých priemyselných halách a komerčných budovách pre zlúčenie masívnych prívodných káblov, s nutnosťou použiť protipožiarnu odolnosť kovovej rozvádzačovej skrine.
- Fotovoltické úložiská a IT siete: Pre bezpečné a prachotesné uloženie veľkých DC oddeľovacích prvkov, batériových zdrojov napájania a telekomunikačných switchov.
★ Rýchly výber / Na čo si dať pozor
- Skriňa sa dodáva úplne prázdna. Všetky vnútorné montážne prvky, ako sú DIN lišty či kryty, si musíte k nej doobjednať a ukotviť na montážnu dosku podľa vlastného schématu inštalácie.
- Z bezpečnostných dôvodov (podľa noriem STN pre zariadenia Triedy ochrany I) je absolútne nutné pripojiť ochranné pospojovanie (PE vodič) na vopred privarené a označené svorníky dvier aj samotného tela kovovej skrine.
- Pre stopercentné zachovanie vysokého stupňa krytia IP55 po zavedení hrubých káblov použite na vstupe (cez odnímateľnú prírubu) výhradne originálne tesniace káblové vývodky.
Najčastejšie chyby pri výbere
- ✘ Zanedbanie masívneho kotviaceho materiálu: Tento obrý kovový model (800x600x300 mm) má obrovskú hmotnosť. Montáž na sadrokartónové, či tenké priečky je vysoko nebezpečná. Do muriva alebo betónu používajte výhradne oceľové certifikované kotvy s predimenzovanou nosnosťou.
- ✘ Zanedbanie riadenia oteplenia (chladenia): Obrovský vnútorný priestor zvyčajne nabáda k osadeniu desiatok prístrojov generujúcich teplo. Vo vnútri plne uzavretej IP55 skrine s hĺbkou 300 mm sa stratové teplo ľahko akumuluje. Ak osadzujete tepelne náročné prvky (zdroje, meniče), doinštalujte aktívnu ventiláciu (vyvrtanie otvorov pre ventilátor a výfukový filter).
Technické parametre
Kompatibilita a montáž

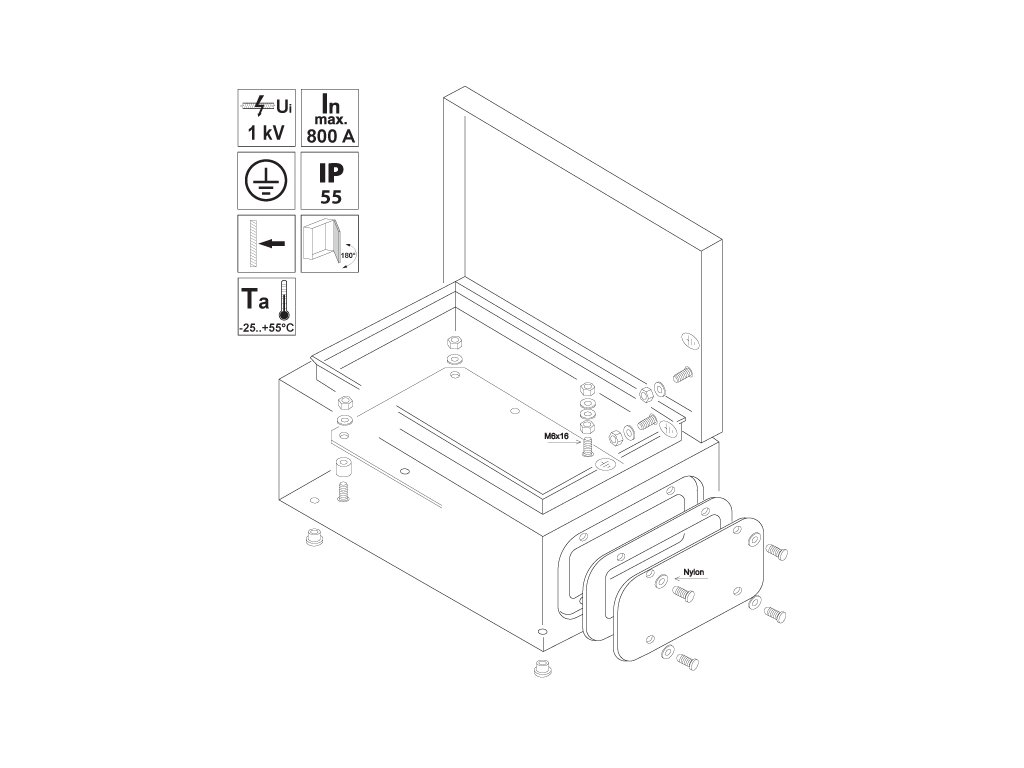

- Skriňa je od výroby vybavená odnímateľnou prírubou na spodnej stene a rozľahlou vnútornou pozinkovanou montážnou doskou pre absolútne prispôsobenie vnútorného rozloženia prístrojov a obrovských káblových žľabov.
- Rozvodnica sa montuje pevným prisadením na stenu. Pri takto masívnej ploche sa mimoriadne odporúča použitie príslušných dištančných nástenných držiakov, ktoré zabránia prenosu vlhkosti (kondenzátu) z muriva na telo skrine a zlepšia odvetranie zadnej steny.
- Na realizáciu bezpečnostného ochranného pospojovania medzi dverami a telesom skrine použite ohybný zeleno-žltý CYA vodič dostatočného prierezu, pevne nalisovaný do príslušných káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo je hlavnou výhodou hĺbky 300 mm oproti iným modelom?
Tento model (TFE806030) má extrémnu hĺbku až 300 mm, čo je o polovicu viac ako u štandardných 200 mm skríň a dvojnásobok oproti najužším verziám. Táto hĺbka je absolútne nevyhnutná pre montáž tých najhlbších komponentov priemyselnej automatizácie, ako sú výkonné stykače s nadprúdovými relé, robustné sieťové zdroje, transformátory alebo rozsiahle stĺpce zbernicových prvkov. Poskytuje tiež obrovský priestor pre pohodlné vedenie hustých zväzkov káblov s veľkým prierezom, kde je dodržanie polomerov ohybu kľúčové.
Prečo má táto rozvodnica 2 zámky?
Kritickým parametrom pre dosiahnutie a trvalé udržanie krytia IP55 je dokonalé priľahnutie dverí k penovému tesneniu na telese skrine. Pri takto masívnych dverách, vysokých až 800 mm, by jeden stredový zámok nedokázal vytvoriť dostatočne rovnomerný a silný prítlak v hornej a dolnej časti. Dvojitý zámok tento problém spoľahlivo rieši a garantuje tesnosť skrine vo všetkých bodoch rovnako.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, to je prísne zakázané. Keďže ide o kovový obal patriaci do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem (STN 33 2000-4-41) bezpodmienečne zaistené ochranné pospojovanie. Skriňa a dvere majú na tento účel predinštalované a jasne označené uzemňovacie body, na ktoré je nutné priviesť ochranný PE vodič z hlavnej uzemňovacej prípojnice (HUP).
Je priložená montážna doska naozaj v cene?
Áno, hrubá pozinkovaná montážna doska s mimoriadne rozsiahlym pôdorysom je už vopred pribalená vo vnútri rozvádzača ako plnohodnotná štandardná výbava dodávky a je tak plne zahrnutá v cene kovovej skrine.
Ako sú vyriešené káblové priechodky v tak veľkej skrini? Sú tam už pripravené diery?
Otvory od výroby vyrazené nie sú, aby sa zachovala maximálna variabilita smerovania a veľkosti inštalovaných káblových trás. V spodnej časti skrine sa však nachádza široká odnímateľná kovová príruba. Tú si môžete demontovať a bezpečne si do nej na stole (bez toho, aby ste vŕtali priamo do inštalovanej skrine nad drahými prístrojmi) vyvŕtať otvory presne pre tie prierezy káblov a vývodiek, ktoré vyžaduje váš projekt.
Dajú sa dvere skrine zavesiť z inej strany pre zmenu otvárania?
Áno, pánty dverí sú konštruované ako plne reverzibilné. Dvere tak môžete jednoducho a rýchlo demontovať a prehodiť ich na opačné otváranie (na ľavú alebo pravú stranu) tak, ako to vyžadujú dispozičné požiadavky priestoru. Uhol otvárania dverí je pritom komfortných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje absolútne najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že oceľová skriňa bezpečne odolá nárazovej energii až do 20 Joulov, čo v praxi zodpovedá dopadu 5 kg závažia padajúceho z výšky 40 cm, bez narušenia vnútorných prvkov či narušenia tesnosti.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Ochrana IP55 po technickej stránke inštaláciu v exteriéri umožňuje (poskytuje ochranu voči prachu a tryskajúcej vode). Z dlhodobého pohľadu (najmä pre zachovanie neporušenosti antikoróznej ochrany laku a stability gumeného tesnenia na tak veľkej ploche) však dôrazne odporúčame umiestňovať takéto rozmerné skrine do krytých priestorov, napríklad pod presahy striech alebo prístrešky, kde nebudú trvale vystavované priamemu a agresívnemu dažďu či letnému slnečnému UV žiareniu.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 28 kg |
| EAN: | 5997374152341 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
