Podrobný popis
Uhol 240° Dosah 12 m IP65 — interiér aj exteriér LED max. 500 VA
Expertný verdikt Elmit

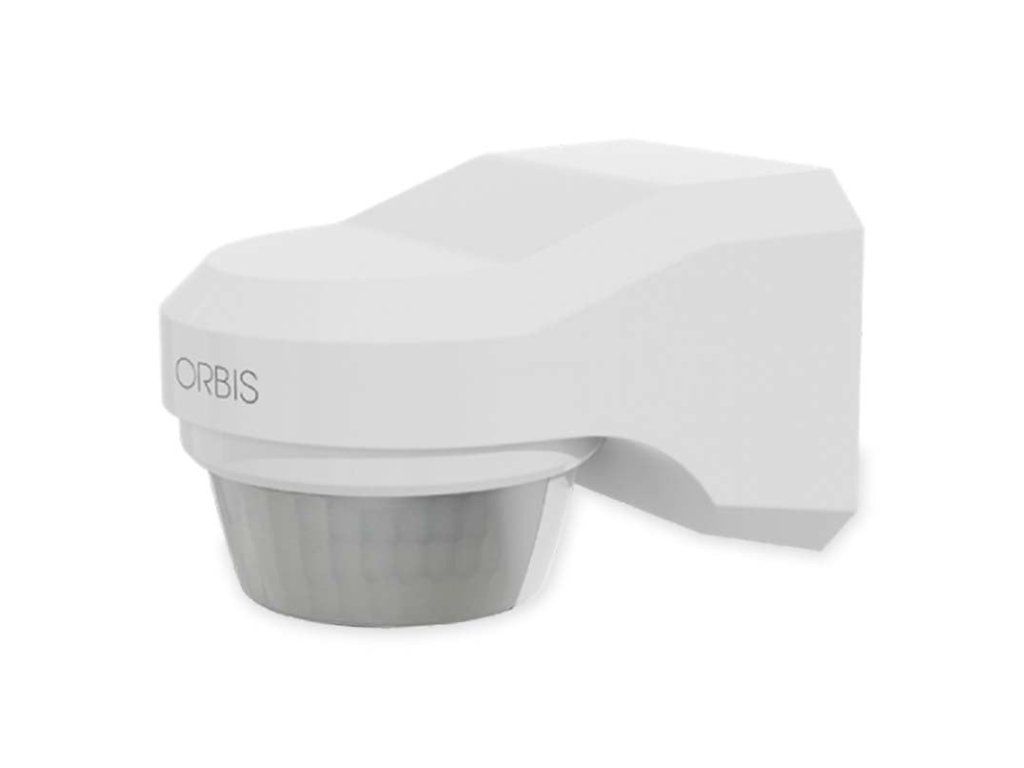

Pohybový senzor Orbis EVOMAT je nástenný PIR senzor s uhlom detekcie 240° a dosahom 12 m vpredu (8 m do strán), určený na automatické spínanie osvetlenia pri pohybe. Vďaka krytiu IP65 je rovnako vhodný pre vonkajšiu montáž na fasádu, nad vstup alebo do garáže, ako pre interiér — chodby, schodiská, podchody. Dva PIR senzory zaisťujú pokrytie aj vertikálnym smerom, čo je užitočné najmä pri detekcii na schodiskových medzipodestách. Pre LED svietidlá platí max. záťaž 500 VA — overte celkový príkon spínaných svietidiel ešte pred kúpou.
ⓘ Tip: Dosah 12 m platí pri teplote 20 °C a montážnej výške 2,5 m. Pre optimálnu funkciu dodržte odporúčanú montážnu výšku 1,8 až 2,5 m — pri nižšej montáži alebo vyšších teplotách prostredia sa skutočný dosah znižuje.
Hlavné vlastnosti a použitie
- ✓ 240° záber a dosah 12 m / 8 m: Dvojpierový PIR senzor pokrýva 12 m vpredu a 8 m do strán (pri 20 °C). Uhol 240° je vhodný pre chodby, schodiská, vstupy a rohové umiestnenia na stene — bez nutnosti druhého senzora.
- ✓ IP65 — vonku aj vnútri: Úplná ochrana pred prachom a odolnosť voči priamym prúdom vody. Senzor je možné montovať na nekryté fasády, nad vchod, do garáže alebo vo vlhkých priestoroch. Pracuje pri teplotách -20 až +40 °C.
- ✓ Vertikálna detekcia pre schodiskové medzipodesty: Predný a vertikálny smer snímania (2 PIR senzory) zaručuje spoľahlivú detekciu pohybu aj na medzipodestách schodísk — nie len v priamom smere pred senzorom.
- ✓ Tri nastaviteľné parametre: Čas svietenia TIME (10 s–15 min), citlivosť na jas LUX (3–2 000 lx) a citlivosť dosahu SENS sú nastaviteľné priamo na tele senzora skrutkovačom — bez potreby nástroja ani aplikácie.
- ✓ Prispôsobený pre LED svietidlá: Max. záťaž 500 VA pre LED. Prepínanie nulového prechodu (zero-cross switching) znižuje rušenie a prispieva k dlhšej životnosti spínaných LED svietidiel.
- ✓ Nízky vlastný príkon: Senzor v pohotovostnom režime spotrebúva iba 0,8 W (5,4 VA) — zanedbateľná spotreba pri trvalej prevádzke.
⚠ Na čo si dať pozor pri výbere a inštalácii?
☛Dôležité pred kúpou — záťaž LED: Pre LED svietidlá je maximálna záťaž 500 VA. Pred kúpou skontrolujte celkový príkon všetkých svietidiel v obvode. Pre klasické žiarovky je limit 1 200 W, halogény 230 V tiež 1 200 W, halogény 12 V AC 1 000 VA.
☛Vzdialenosť od spínaného svietidla: Senzor montujte dostatočne ďaleko od svetelného zdroja. Teplo rozsvietenéhosvietidla môže znovu aktivovať PIR senzor a spôsobiť nežiaduce cyklické zapínanie a vypínanie osvetlenia.
☛Montážna výška a teplota prostredia: Optimálna výška je 1,8 až 2,5 m. PIR deteguje rozdiel teploty pohybujúceho sa objektu a okolia — pri vysokých letných teplotách (nad 30–35 °C) sa dosah znižuje. Uvádzaný dosah 12 m platí pri 20 °C. Viac o krytí IP v našom článku Stupne krytia IP: prehľad a použitie (nové okno).
☛Tesnenie káblových vstupov: Pre zachovanie krytia IP65 je nevyhnutné správne utesniť káblové prievody pri montáži. Senzor je vybavený silikónovým zátkám a tesnením na vstupoch káblov.
Overenie vhodnosti
✘Pozor: LED záťaže nad 500 VA — obvod nutné rozdeliť alebo zvoliť iný senzor s vyššou záťažou.
✓Vhodné pre: chodby, schodiská, vstupy, garáže, fasády, exteriér — všade kde je potrebné automatické spínanie osvetlenia pri pohybe.
✓Čo overiť pred kúpou: celkový príkon svietidiel (LED max. 500 VA), montážna výška (1,8–2,5 m), vzdialenosť od svietidla a rozsah detekcie pre daný priestor.
Pozrite aj ďalšie pohybové senzory PIR v našej ponuke (nové okno).
Technické parametre
| Identita |
| Značka | Orbis |
| Model | EVOMAT |
| Referencia | OB137912 |
| EAN | 8426709128005 |
| Detekcia |
| Technológia | PIR (pasívny infračervený, 2 senzory) |
| Uhol detekcie | 240° |
| Dosah predný (20 °C) | 12 m |
| Dosah bočný (20 °C) | 8 m |
| Časový rozsah (TIME) | 10 s až 15 min |
| Citlivosť na jas (LUX) | 3 až 2 000 lx |
| Elektrické hodnoty |
| Napájanie | 230 V AC ±10 % |
| Max. zaťaženie kontaktov | 6 A / 230 V AC |
| Kontakt | 1× NO (neoddelený) |
| Vlastný príkon | 5,4 VA (0,8 W) |
| Prepínanie nulového prechodu | Áno |
| Max. odporúčané záťaže |
| LED svietidlá | 500 VA |
| Žiarovky (incandescent) | 1 200 W |
| Halogén 12 V AC | 1 000 VA |
| Halogén 230 V AC | 1 200 W |
| Žiarivky / úsporné / downlights | 500 VA |
| Montáž a rozmery |
| Spôsob montáže | Povrchová na stenu |
| Montážna výška | 1,8 až 2,5 m |
| Rozmery (Š × V × H) | 65,6 × 74,8 × 100,3 mm |
| Hmotnosť | 155 g |
| Pripojovací prierez | 0,75–1,5 mm2 (dodatočne 2,5 mm2 tuhý) |
| Typ pripojenia | Skrutkové svorky |
| Ochrana a prevádzkové podmienky |
| Krytie | IP65 (EN 60529) |
| Trieda ochrany | II (pri správnej montáži) |
| Pracovná teplota | -20 až +40 °C |
| Vlhkosť | < 93 % RH |
| Normy |
| Normy | EN IEC 60669-2-1:2022; EN 60669-1:2018; EN IEC 63000:2018 |
Časté otázky k pohybovému senzoru Orbis EVOMAT
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu, montáži a nastaveniu senzora.
Na čo slúži pohybový senzor Orbis EVOMAT?
Pohybový senzor Orbis EVOMAT je nástenný PIR senzor s uhlom 240° a dosahom 12 m, ktorý automaticky zapína osvetlenie pri zachytení pohybu. Svetlo zostáva zapnuté po nastavený čas (10 s–15 min). Počas dňa sa senzor deaktivuje na základe nastavenej citlivosti na jas (LUX).
Je senzor EVOMAT vhodný pre vonkajšie použitie?
Áno. Pohybový senzor Orbis EVOMAT má krytie IP65 — úplná ochrana pred prachom a odolnosť voči priamym prúdom vody. Je vhodný pre fasády, vchody, garáže aj vlhké interiéry. Pracovná teplota -20 až +40 °C.
Aký je skutočný dosah senzora a kedy môže byť nižší?
Predný dosah je 12 m a bočný 8 m — oboje pri teplote 20 °C a montážnej výške 2,5 m. PIR senzor deteguje rozdiel teploty pohybujúceho sa objektu a okolia. Pri vysokých letných teplotách (nad 30 °C) alebo pri nižšej montážnej výške sa skutočný dosah znižuje.
Aká je maximálna záťaž pre LED svietidlá?
Pre LED svietidlá je maximálna záťaž 500 VA. Overte celkový príkon všetkých svietidiel — nesmie prekročiť 500 VA. Pre klasické žiarovky je limit 1 200 W.
Ako nastaviť čas svietenia, citlivosť na svetlo a dosah?
Na tele senzora sú tri otočné potenciometre: TIME (čas svietenia 10 s–15 min), LUX (citlivosť na jas 3–2 000 lx — senzor sa aktivuje len pri nastavenej úrovni šera) a SENS (citlivosť dosahu). Nastavenie sa vykoná malou skrutkovačkou priamo na prístroji.
Prečo senzor niekedy nežiaduco spína svetlo?
Najčastejšia príčina je montáž príliš blízko svietidla — teplo rozsvietenia znovu aktivuje senzor. Riešením je väčšia vzdialenosť od svetla. Ďalšou príčinou môžu byť zvieratá alebo pohybujúce sa vetvy stromov v detekčnom poli.
Čo je vertikálna detekcia a na čo slúži?
Senzor EVOMAT má dva PIR senzory — jeden pre predné pokrytie, druhý pre vertikálny smer. Vďaka tomu senzor spoľahlivo deteguje pohyb aj na schodiskových medzipodestách pod sebou, kde by senzor s iba predným záberom mohol mať mŕtvu zónu.
Pre aké situácie senzor EVOMAT nie je vhodný?
Pohybový senzor Orbis EVOMAT nie je vhodný pre prostredia s trvalou teplotou nad 40 °C, pre LED záťaže nad 500 VA v jednom obvode ani pre priestory kde je nežiaduca detekcia zvierat bez možnosti nastavenia citlivosti SENS na minimálnu hodnotu.
