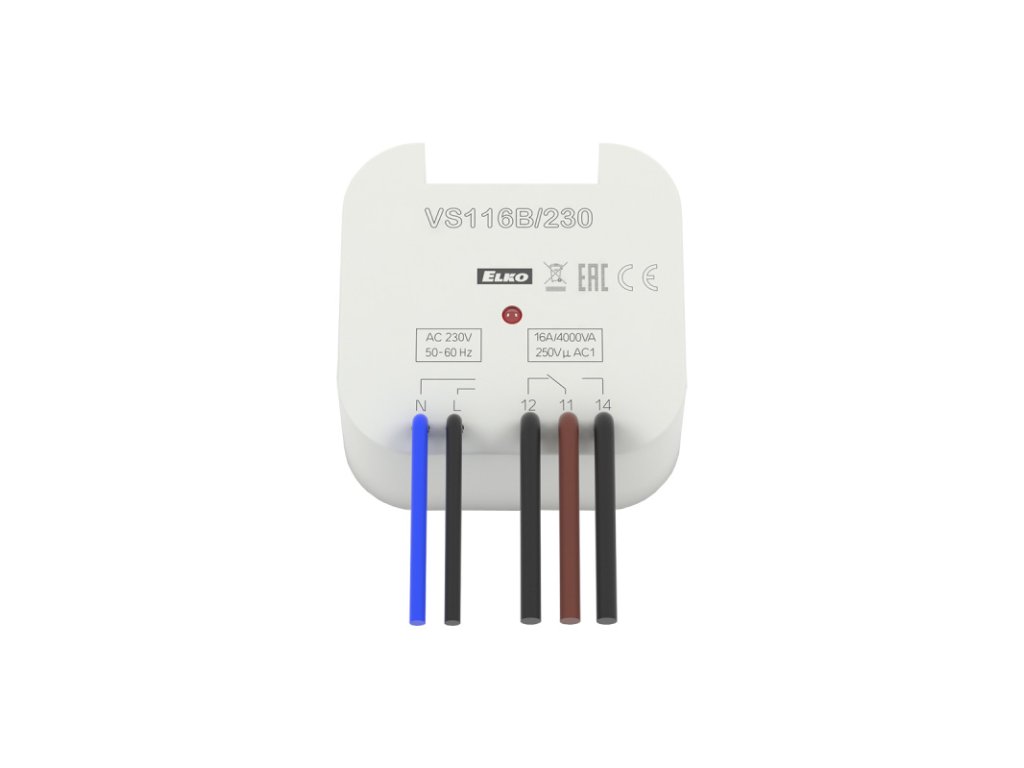

Pomocné relé pod vypínač ELKO EP VS116B/230 - 16A, do inštalačnej krabice
Kód: VS116B/230
Podrobný popis
Expertný verdikt: Relé VS116B/230 v krabicovom prevedení je neoceniteľným pomocníkom pri rekonštrukcii elektroinštalácie, kde nie je možné ťahať nové káble do rozvádzača. Kontakt AgSnO2 zabezpečuje bezproblémové spínanie moderných LED zdrojov, ktoré by bežné relé časom "zlepili". Viac o správnom zapojení a výbere nájdete v našom článku ako vybrať stýkače a relé.
Kľúčové vlastnosti
- ✔ BOX prevedenie: Kompaktné rozmery prispôsobené pre montáž do inštalačnej krabice (napr. KU68).
- ✔ Vysoký prúdový limit: 16 A prepínací kontakt zvládne spotrebiče až do príkonu 4000 VA.
- ✔ Materiál AgSnO2: Kontakt na báze oxidu cínu zaručuje extrémne dlhú životnosť pri spínaní LED osvetlenia.
- ✔ Signalizácia LED: Integrovaná dióda pre okamžitú vizuálnu kontrolu stavu zopnutia relé.
- ✔ Tichá prevádzka: Optimalizovaná mechanika prístroja zabezpečuje minimálny hluk pri prepínaní.
Použitie v praxi
- Posilnenie kontaktov výstupov u smart-home modulov inštalovaných pod vypínačmi.
- Galvanické oddelenie riadiacich signálov od silového napájania spotrebičov.
- Ovládanie osvetlenia, ventilátorov alebo prídavného vykurovania priamo v miestnosti.
- Vytváranie logických väzieb tam, kde nie je priestor pre prístroje na DIN lištu.
★ Rýchly výber / Na čo si dať pozor
- Tento model je určený pre napájanie AC 230 V.
- Pri montáži do krabice pod vypínač sa uistite, že máte dostatočnú hĺbku krabice (odporúčame "hlboké" KU68).
- Ostatné riešenia nájdete v kategórii automatizačné relé do krabice.
Najčastejšie chyby pri výbere
- ✘ Zámena s verziou na DIN lištu: Model VS116B je určený do krabice, zatiaľ čo modely VS116K/U sú na DIN lištu.
- ✘ Nedostatočný priestor: Použitie plytkej inštalačnej krabice môže viesť k prehrievaniu alebo problémom s umiestnením kabeláže.
Kedy je to správna voľba
- ✔ Ak potrebujete "neviditeľne" spínať záťaž priamo v mieste spotrebiča.
- ✔ Ak spínate LED žiarovky a chcete predísť poškodeniu kontaktov.
Technické parametre
Kompatibilita a montáž
- Vhodné pre inštalačné krabice KU68 a podobné.
- Prístroj vyhovuje technickej norme STN EN 61812-1.
- Inštalácia v súlade s STN 33 2000-4-41.
- Pripojenie pomocou integrovaných ohybných vodičov pre jednoduchú manipuláciu v krabici.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Vojde sa toto relé do krabice spolu s vypínačom?
Áno, pri použití hlbokej inštalačnej krabice (hĺbka 60 mm) zostáva dostatok miesta pre relé aj pre mechanizmus vypínača a potrebnú kabeláž.
Prečo je dôležitý materiál kontaktu AgSnO2?
Moderné LED žiarovky generujú pri zapnutí extrémne krátke, ale vysoké prúdové špičky. AgSnO2 kontakt je na ne navrhnutý a predchádza "zvareniu" kontaktu, čo je častý problém lacných relé.
Môžem s týmto relé ovládať aj žalúzie?
Nie priamo. Toto relé má jeden prepínací kontakt. Pre ovládanie žalúzií potrebujete dva kanály (hore/dole) a blokovanie proti súčasnému zopnutiu oboch smerov.
Je relé počas prevádzky počuť?
Relé pri prepnutí vydá tiché mechanické cvaknutie. V zopnutom stave je úplne bezhlučné, čo je výhodou pri montáži v obytných miestnostiach a spálňach.
Existuje verzia aj pre 24V napájanie?
Áno, výrobca dodáva rad VS aj v iných napäťových úrovniach, pre krabicové prevedenie 24V si overte dostupnosť modelu VS116K (ten je však na DIN lištu).
Aké sú maximálne straty výkonu relé?
Stratový výkon je len 0.7 W, čo znamená, že relé sa v inštalačnej krabici prakticky nezahrieva a je bezpečné pre uzavreté priestory.
Je možné použiť relé na spínanie jednosmerného prúdu?
Áno, relé môže spínať aj DC záťaže (napr. 12V alebo 24V LED pásy) do výkonu 384 W. Pri vyšších DC napätiach však výrazne klesá životnosť kontaktov.
Dodatočné parametre
| Kategória: | Automatizačné relé (Impulzné, Časové) |
|---|---|
| Hmotnosť: | 0.069 kg |
| EAN: | 8595188147545 |
