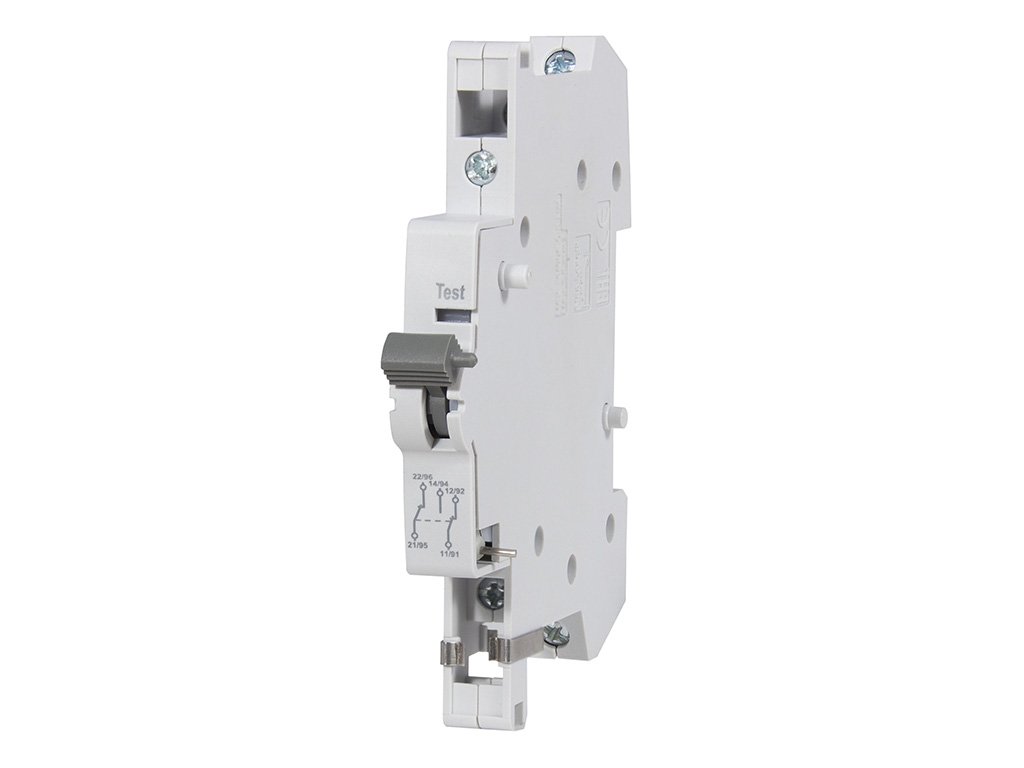

Pomocný / signálny spínač ETI PS/SS ETIMAT P6/P10 – 1xNC+1xNO 6A (001908421)
Kód: 001908421
Podrobný popis
Rýchle zhrnutie: Modul PS/SS ETIMAT umožňuje monitorovať zapnutie/vypnutie ističa alebo signalizovať jeho vybavenie pri poruche. Je kompatibilný výhradne so sériami ETIMAT P6 a P10.
Kľúčové vlastnosti
- Funkcia PS (Pomocný spínač): Signalizuje aktuálnu polohu kontaktov ističa (zapnuté/vypnuté).
- Funkcia SS (Signálny spínač): Signalizuje iba vypnutie spôsobené poruchou (skrat/preťaženie).
- Konfigurácia kontaktov: 1x NC (rozpínací) + 1x NO (spínací) – flexibilita zapojenia.
- Zaťažiteľnosť: 6 A (pri 230 V AC) – dostatočné pre väčšinu ovládacích obvodov.
- Materiál/Odolnosť: Určené pre štandardné DIN prostredie s krytím IP20.
Použitie v praxi
Tento model je navrhnutý pre diaľkový dohľad v priemyselných a domových rozvádzačoch. Montuje sa jednoduchým „nacvaknutím“ na bočnú stranu ističa, čím mechanicky prepojí spínací mechanizmus.
★ Tip: Funkciu PS alebo SS si volíte manuálne prepínačom priamo na tele prístroja pred inštaláciou. Pre komplexný návrh odporúčame článok ako navrhnúť bytový rozvádzač.
★ Rýchly výber / Na čo si dať pozor
- Je to správna voľba? ÁNO, ak potrebujete vedieť, či je konkrétny istič ETI zapnutý alebo či vybavil.
- Kritická kompatibilita: Určené LEN pre ETI série ETIMAT P6 a ETIMAT P10. Nie je kompatibilné s inými výrobcami.
- Montážny tip: Prístroj sa montuje na ľavú stranu ističa (pomocou kovových spôn/čapov).
- Súvisiace príslušenstvo: Pre diaľkové vypnutie ističa použite vypínaciu spúšť DA ETIMAT.
Technické parametre
| Typ | PS/SS ETIMAT P6/P10 |
| Funkcia | Pomocný (PS) / Signálny (SS) |
| Menovitý prúd | 6 A (230 V AC) |
| Kontakty | 1x NC + 1x NO |
| Pripojovacie svorky | max 1,5 mm2 |
| Kompatibilita | ETIMAT P6, ETIMAT P10 |
Časté otázky (FAQ)
Kliknutím na otázku zobrazíte odpoveď.
Čo znamená skratka PS a SS?
PS (Pomocný spínač) kopíruje polohu páčky ističa (ON/OFF). SS (Signálny spínač) zmení polohu kontaktov iba vtedy, ak istič vybaví poruchou (skrat/preťaženie), nie pri ručnom vypnutí.
Pre koho je tento modul vhodný?
Pre údržbárov a systémy merania a regulácie. Umožňuje centrálnemu systému zistiť, že došlo k výpadku konkrétneho okruhu.
Aké vodiče môžem pripojiť?
Svorky sú dimenzované pre prierez max 1,5 mm2. Ide o signálne vodiče, nie silové, preto postačuje menší prierez.
Môžem to namontovať na staršie ističe ETI?
Kompatibilita je zaručená len pre rady ETIMAT P6 a P10. Staršie série nemusia mať potrebný mechanický prenosový otvor na boku.
Normy a bezpečnosť
Prístroj spĺňa požiadavky pre pomocné obvody podľa IEC/EN noriem. Konkrétnu zhodu potvrdzuje dokumentácia výrobcu (S0).
Môžem to použiť s ističmi inej značky?
Nie. Mechanizmus prepojenia je špecifický pre ETI. Údaj o kompatibilite s inými značkami nie je potvrdený v zdrojoch S0–S4.
Ako sa mení funkcia z PS na SS?
Pomocou mechanického voliča na boku prístroja. Toto nastavenie je nutné vykonať pred finálnou montážou k ističu.
Dodatočné parametre
| Kategória: | Pomocné kontakty a vypínacie spúšte |
|---|---|
| Hmotnosť: | 0.04 kg |
| EAN: | 3838400098016 |
| Výrobca: | ETI ELB |
