Podrobný popis
EN 60947-3 certifikované 100 A / 800 V IP66 / IP69 IK09 Odolnosť
Expertný verdikt Elmit

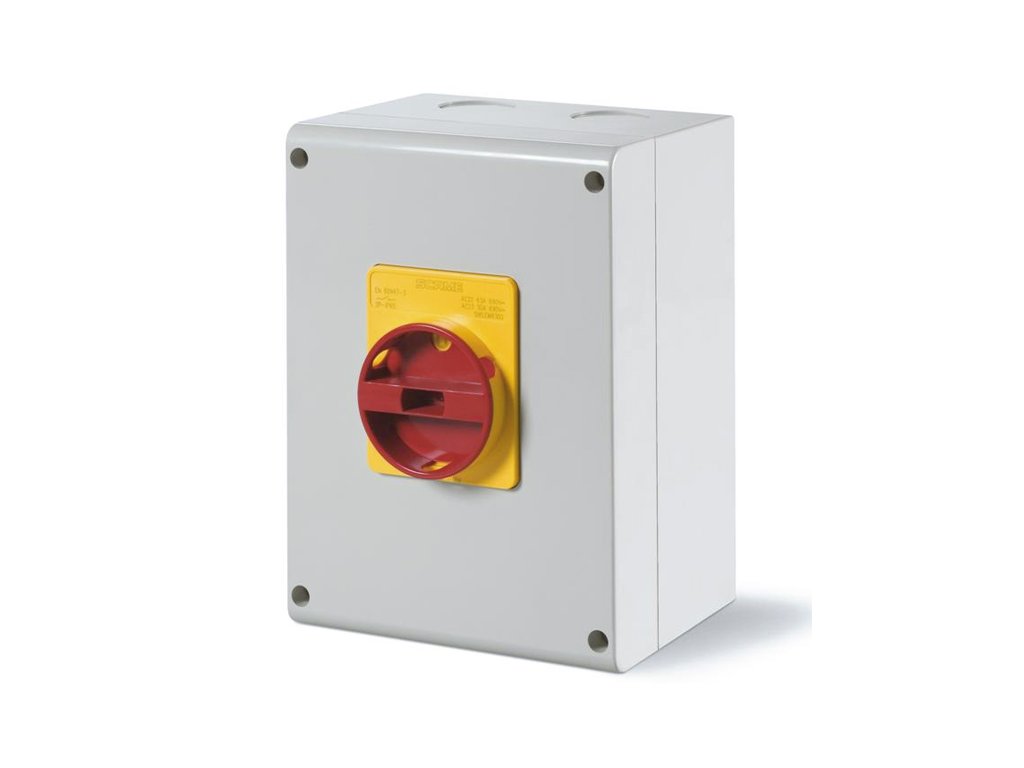

Hlavný vypínač v skrinke SCAME ISOLATORS 590.EM10003 je 3-pólový bezpečnostný odpínač s menovitým prúdom 100 A a krytím IP66/IP69, určený pre najnáročnejšie priemyselné prostredie. Zamykateľná žlto-červená rukoväť v polohe 0 zabezpečuje bezpečnosť pri údržbe strojov. Odolná konštrukcia IK09 spĺňa normu EN 60947-3 pre bezpečné spínanie pri menovitom napätí až 800 V.
Tento priemyselný vypínač vyniká extrémnym krytím IP69, ktoré umožňuje priame čistenie vysokotlakovou horúcou vodou (vapkami), čo je kľúčové v potravinárskom priemysle. Mechanická odolnosť IK09 chráni vnútorný mechanizmus pred silnými nárazmi (až 10 J) v drsných prevádzkach. Zamykateľná rukoväť podporuje systém LOTO (Lockout/Tagout) pre ochranu pracovníkov počas servisu technológií.
Hlavné vlastnosti a použitie
- ✓ Extrémne krytie IP66 / IP69: Zabezpečuje úplnú prachotesnosť a odolnosť voči tryskajúcej vode aj vysokotlakovému čisteniu horúcou parou, čo je nevyhnutné v hygienických prevádzkach.
- ✓ Vysoká odolnosť IK09: Robustná skrinka z technopolyméru chráni vypínač pred nárazmi s energiou až 10 J, čím predchádza poškodeniu v náročnom priemyselnom prostredí.
- ✓ Zamykateľná bezpečnostná rukoväť: Výrazná žlto-červená rukoväť umožňuje bezpečné uzamknutie v polohe "vypnuté" pomocou až 3 visiacich zámkov naraz.
- ✓ Menovité napätie 800 V AC: Nadštandardná elektrická pevnosť odpínača umožňuje jeho bezpečné nasadenie v sieťach s vyšším prevádzkovým napätím než bežné domové prístroje.
- ✓ Predlisované vstupy 2x M32: Umožňujú čistú a rýchlu inštaláciu prívodných káblov pri zachovaní vysokej tesnosti pri použití správnych vývodiek.
⚠ Na čo si dať pozor pri výbere?
☛ Tesnosť vývodiek: Pre zachovanie krytia IP66/IP69 je nevyhnutné použiť káblové vývodky s rovnakým alebo vyšším stupňom ochrany a správne ich dotiahnuť.
☛ Prúdová záťaž: Menovitý prúd 100 A je maximálna trvalá hodnota. Pre motory s vysokým záberovým prúdom odporúčame overiť štartovaciu charakteristiku zariadenia.
☛ Inštalačná poloha: Pri montáži dbajte na to, aby bola rukoväť ľahko prístupná pre núdzové vypnutie a aby káblové vstupy smerovali preferovane nadol.
Overenie kompatibility a vhodnosti
Vhodné pre
✓Bezpečnostné odpájanie priemyselných strojov, ventilácie a čerpadiel.
✓Prostredia s nutnosťou častého mokrého čistenia (jatky, mliekarne).
Nevhodné pre
✘Domové rozvádzače s montážou na DIN lištu (rozmery skrinky presahujú modulárne limity).
Overte pred kúpou
⚠Uistite sa, či potrebujete 3-pólové vypínanie (odpájanie všetkých fáz okruhu).
Technické parametre
| Identita a typ |
| Značka | SCAME |
| Séria | ISOLATORS |
| Kód produktu | 590.EM10003 |
| Elektrické hodnoty |
| Menovitý prúd | 100 A |
| Menovité napätie | 800 V AC |
| Počet pólov | 3P (trojfázový) |
| Rozmery a montáž |
| Rozmer skrinky | 220 x 160 x 115 mm |
| Vstupy | 2 x M32 |
| Ochrana a odolnosť |
| Krytie | IP66 / IP69 |
| Mech. odolnosť | IK09 |
| Normy |
| Norma | EN 60947-3 |
Časté otázky k vypínaču SCAME 590.EM10003
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu, zapojeniu a použitiu produktu.
Na čo slúži priemyselný vypínač SCAME 590.EM10003? −
Vypínač SCAME 590.EM10003 slúži ako bezpečnostný odpínač (isolator) pre trojfázové elektrické zariadenia s menovitým prúdom do 100 A. Vďaka robustnej konštrukcii v skrinke umožňuje bezpečné odpojenie stroja od napájania priamo v mieste inštalácie, čím zaručuje bezpečnosť pri údržbe a servise.
Čo znamená krytie IP69 v priemyselnej praxi? +
Krytie IP69 je najvyšší stupeň ochrany pred vniknutím vody. V praxi to znamená, že tento vypínač SCAME môžete čistiť tlakovou vodou s vysokou teplotou (vapkami) z tesnej blízkosti. Je to nevyhnutné v potravinárstve, kde sa vyžaduje prísna hygiena a častá sanitácia technológií.
Je možné rukoväť uzamknúť visiacim zámkom? +
Áno, bezpečnostná žlto-červená rukoväť je navrhnutá na uzamknutie v polohe 0 (vypnuté). Mechanizmus umožňuje súčasné použitie až troch samostatných visiacich zámkov. Tým sa zabráni náhodnému alebo neoprávnenému zapnutiu stroja počas práce technikov v nebezpečnej zóne.
Aké káblové vývodky sú vhodné pre vstupy M32? +
Pre vypínač SCAME 590.EM10003 odporúčame použiť kvalitné polyamidové alebo mosadzné vývodky rozmeru M32. Pre zachovanie krytia IP69 pri vysokotlakovom čistení je nevyhnutné zvoliť vývodky s adekvátnym stupňom tesnenia a správne ich dotiahnuť k telu skrinky.
Pre aké maximálne napätie je vypínač určený? +
Tento odpínač je konštruovaný pre menovité pracovné napätie až do 800 V AC. To prevyšuje bežné priemyselné nároky (400 V), čím zariadenie poskytuje vysokú mieru izolačnej bezpečnosti a spoľahlivosti aj pri výkyvoch alebo neštandardných podmienkach v sieti.
Je vypínač určený pre jednosmerné (DC) obvody? +
Základná certifikácia vypínača SCAME 590.EM10003 je pre striedavé (AC) obvody podľa EN 60947-3. Použitie v jednosmerných (DC) systémoch, ako sú fotovoltické inštalácie, vyžaduje preverenie DC parametrov priamo v technickom liste výrobcu, nakoľko odpájanie DC prúdu je elektricky náročnejšie.
Kedy nie je vhodné použiť tento typ spínača? +
Tento vypínač SCAME nie je vhodný pre montáž do bežných domových rozvádzačov kvôli rozmerom svojej skrinky. Taktiež nie je určený pre trvalé ponorenie do kvapalín. V prípade extrémne agresívneho chemického prostredia odporúčame overiť kompatibilitu materiálu termoplastu s danou látkou.
Akú normu musí spĺňať hlavný vypínač stroja? +
Hlavné vypínače v priemysle musia spĺňať normu EN 60947-3 pre nízkonapäťové spínacie a riadiace zariadenia. SCAME ISOLATORS túto normu spĺňa, čím zaručuje, že vypínač dokáže bezpečne prerušiť menovitý prúd 100 A a zabezpečiť viditeľné alebo spoľahlivé odpojenie okruhu.
