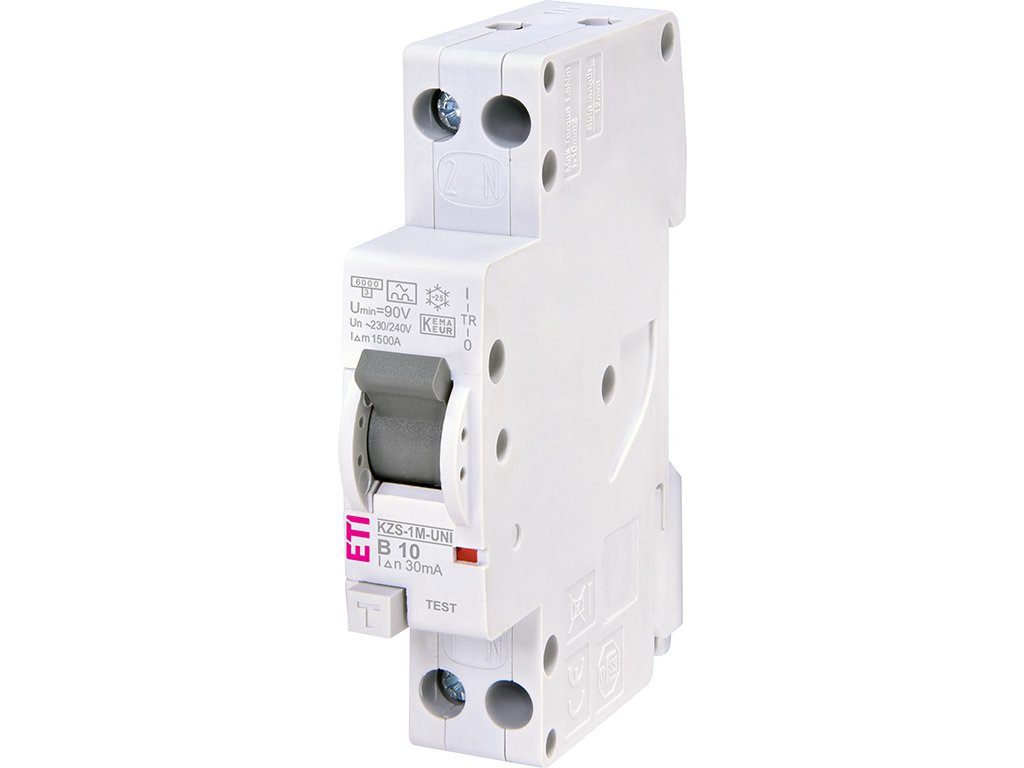

Prúdový chránič s ističom ETI KZS-1M-UNI 1p+N A B10/0.03 – 10A, 30mA, 6kA (002176022)
Kód: 002176022
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tento kombinovaný prístroj RCBO (KZS-1M-UNI) je ideálnym riešením pre moderné elektroinštalácie, kde je nedostatok miesta v rozvádzači. Na rozdiel od klasických chráničov, ktoré zaberajú 2 moduly, tento prístroj integruje ochranu vedenia (istič 10 A) aj ochranu osôb (chránič 30 mA) do šírky jediného modulu (18 mm). Typ A zaručuje spoľahlivú reakciu aj na pulzujúce jednosmerné zložky, ktoré generuje moderná elektronika.
Kľúčové vlastnosti
- Úspora miesta: Šírka iba 18 mm (1 modul) nahrádza dva samostatné prístroje.
- Vypínacia schopnosť 6 kA: Vyhovuje štandardným požiadavkám pre bytové a domové inštalácie podľa STN EN 61009-1.
- Typ A: Detekuje striedavé aj pulzujúce jednosmerné reziduálne prúdy.
- Nezávislosť na napätí: Mechanizmus funguje bez ohľadu na prítomnosť sieťového napätia (elektromagnetický princíp).
- Jasná indikácia: Vizuálny ukazovateľ stavu kontaktov na čelnej strane prístroja.
Použitie v praxi
- Ochrana svetelných okruhov v kúpeľniach a vlhkých priestoroch.
- Zabezpečenie zásuviek pre výpočtovú techniku a domáce spotrebiče.
- Rekonštrukcie starých rozvádzačov, kde nie je miesto na rozširovanie počtu modulov.
- Lokálne istenie jednotlivých koncových zariadení pre maximálnu selektivitu.
★ Rýchly výber / Na čo si dať pozor
- Charakteristika B je určená pre vedenia bez vysokých nárazových prúdov (svetlá, zásuvky).
- Menovitý prúd 10 A musí zodpovedať prierezu použitého kábla (typicky 1,5 mm²).
- Inštaláciu smie vykonávať len osoba s príslušnou elektrotechnickou kvalifikáciou.
Najčastejšie chyby pri výbere
- Zámena s typom AC: V moderných bytoch s LED zdrojmi a spínanými zdrojmi je typ A (ako tento produkt) nevyhnutným minimom pre bezpečnosť.
- Preťaženie: Použitie 10 A prístroja na okruh s predpokladaným odberom nad 2300 W.
- Nezohľadnenie skratovej odolnosti: V priemysle môže byť vyžadovaných 10 kA, tento model ponúka štandardných 6 kA.
Ako overiť kompatibilitu pred objednávkou

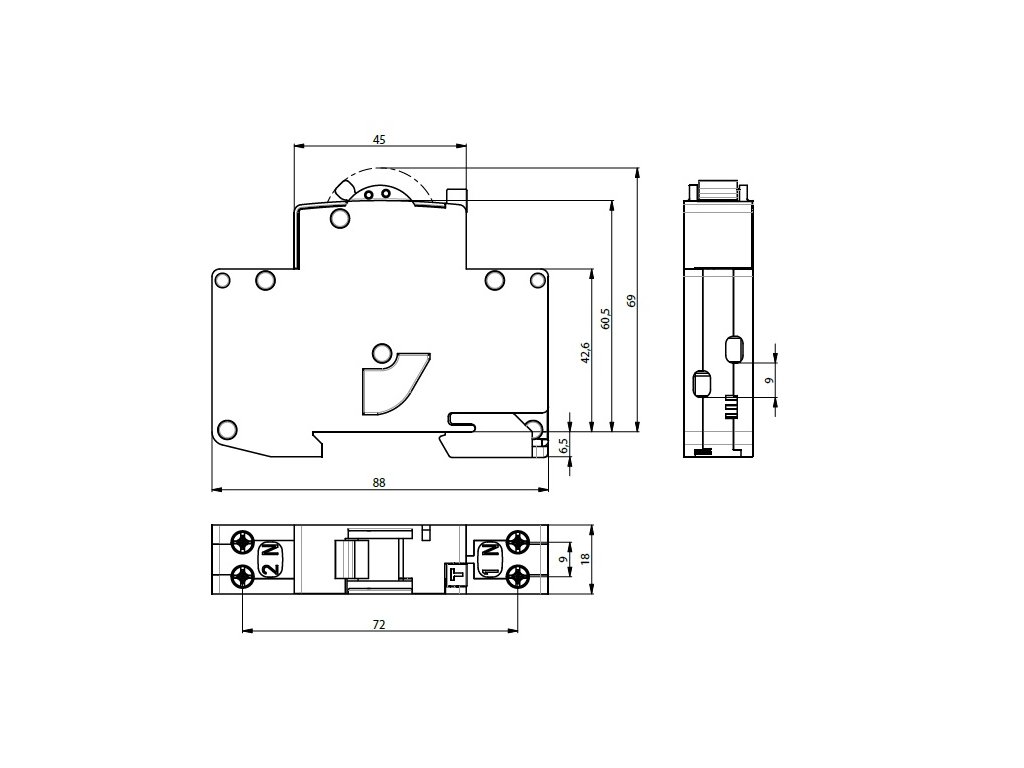

- Skontrolujte dostupnú šírku na DIN lište (vyžaduje 18 mm).
- Overte, či je vypínacia charakteristika B vhodná pre váš spotrebič (nevhodné pre motory s ťažkým štartom).
- Uistite sa, že prúdová hodnota 10 A neprekračuje dovolené zaťaženie vodičov.
Kedy je to správna voľba
- Keď potrebujete chrániť okruh chráničom, ale v rozvádzači máte miesto len na 1 istič.
- Pri požiadavke na vysokú úroveň bezpečnosti (Typ A).
Kedy radšej zvoliť iné riešenie:
- Pri motorových pohonoch s vysokým nábehom (zvoľte charakteristiku C).
- Pre okruhy s odberom nad 10 A (zvoľte 16 A verziu).
Výhody v praxi
- Selektivita: Pri poruche na jednom okruhu vypne len tento RCBO, zvyšok domu zostáva pod napätím.
- Jednoduchá montáž: Prívod je možný zhora aj zdola.
- Slovinská kvalita: ETI patrí k lídrom v oblasti modulárnych prístrojov v Európe.
Technické parametre
Kompatibilita a montáž
- Upevnenie na DIN lištu 35 mm.
- Možnosť prepojenia hrebeňovou lištou (overte kompatibilitu s ETI IZ lištami).
- Pracovná teplota okolia: -25 °C až +40 °C.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi RCBO a klasickým prúdovým chráničom?
RCBO (ako tento ETI) je kombinovaný prístroj, ktorý v sebe spája funkciu ističa (chráni pred skratom a preťažením) a prúdového chrániča (chráni pred úrazom prúdom). Klasický chránič (RCCB) potrebuje k sebe ešte samostatný istič.
Čo znamená "Typ A"?
Typ A detekuje nielen čisté sínusové striedavé prúdy (ako typ AC), ale aj pulzujúce jednosmerné reziduálne prúdy. Tie vznikajú v napájacích zdrojoch počítačov, práčok či LED osvetlenia. Typ A je bezpečnejší a odporúčaný pre moderné domy.
Ako často musím prístroj testovať?
Výrobca odporúča stlačiť testovacie tlačidlo "T" minimálne raz za pol roka, aby sa overila mechanická funkčnosť vypínacieho mechanizmu.
Je prístroj vhodný pre kúpeľňu?
Áno, citlivosť 30 mA spĺňa požiadavky noriem na ochranu osôb v priestoroch s vaňou alebo sprchou. Hodnota 10 A je vhodná pre osvetlenie alebo menej výkonné spotrebiče.
Môžem ho použiť aj v starom dome s TN-C rozvodmi?
Nie, prúdový chránič (aj RCBO) vyžaduje rozdelenie vodiča PEN na PE a N. V sieti TN-C (dvojvodičová sústava) nebude fungovať správne a nesmie sa tam inštalovať.
Zaberá v rozvádzači skutočne len jedno miesto?
Áno, je to verzia "Slim" (1-modul), ktorá má šírku presne 18 mm. Šetrí tak 50 % miesta oproti bežným RCBO.
Čo sa stane, ak dôjde k výpadku napätia?
Prístroj ETI KZS-1M-UNI je elektromagnetický (nezávislý na sieťovom napätí), takže vás ochráni aj v prípade, ak dôjde k prerušeniu nulového vodiča a vzniku nebezpečného napätia.
Dodatočné parametre
| Kategória: | Kombinované chrániče RCBO (Istič s chráničom) |
|---|---|
| Hmotnosť: | 0.125 kg |
| EAN: | 3838400098337 |
| Druh produktu: | Prúdový chránič |
| ? Typy prúdových chráničov: | A |
| ? Skratová odolnosť: | 6kA |
| ? Chránič kombi s ističom: | Áno |
| ? Charakteristiky ističov: B, C, D: | B |
| ? Menovitý prúd: | 10 A |
| ? Menovitý reziduálny prúd: | 30 mA |
| Počet pólov: | 1+N |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 1 |
| Typový rad: | KZS-1M UNI |
