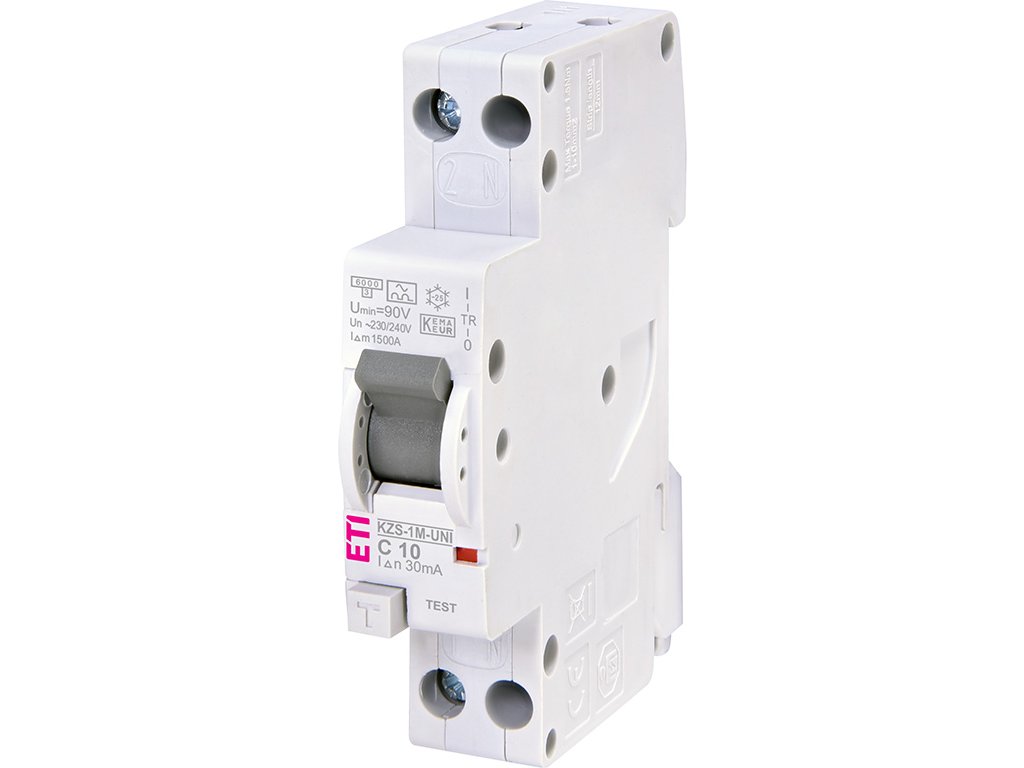

Prúdový chránič s ističom ETI KZS-1M UNI 1p+N A C10/0.03, 10 A, 30 mA, typ A, 1+N-pólový
Kód: 002176032
Súvisiaci tovar
Podrobný popis
Zhrnutie
Výrobca uvádza charakteristiku C, menovité napätie 230 V a menovitú skratovú schopnosť Icn 6 kA.
Na lište DIN zaberá 1 modul.
Hodí sa prúdový chránič s nadprúdovou ochranou pre Vás?
Ideálne použitie
- Použitie podľa výrobcu: v bytových, komerčných a priemyselných elektrických inštaláciách.
Overte pred kúpou
- Napätie: menovité napätie 230 V – porovnajte so sieťou v mieste montáže.
- Miesto v rozvodnici: 1 modul na lište – porovnajte s voľným miestom v rozvodnici.
- Prevádzková teplota: −35 až +40 °C – porovnajte s teplotou v mieste montáže.
- Stupeň krytia: IP20 – porovnajte s prostredím v mieste montáže.
Na čo si dať pozor pri výbere?
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „Installation by electricians only.“): „Montáž smie vykonávať len elektrikár.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „Disconnect all wires during insulation test.“): „Pri skúške izolácie odpojte všetky vodiče.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „the phase and the neutral conductor shall run through the RCBO;“): „Fázový a neutrálny vodič musia prechádzať prúdovým chráničom s nadprúdovou ochranou.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „the neutral conductor on the left side shall be insulated in the same way as the phase conductor, otherwise a false or unwanted tripping can appear;“): „Neutrálny vodič na ľavej strane musí byť izolovaný rovnako ako fázový vodič, inak môže dôjsť k nesprávnemu alebo nežiaducemu vypnutiu.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „earthing resistances shall not exceed the prescribed values.“): „Zemné odpory nesmú prekročiť predpísané hodnoty.“
Výrobca uvádza vyhotovenie 1P + N.

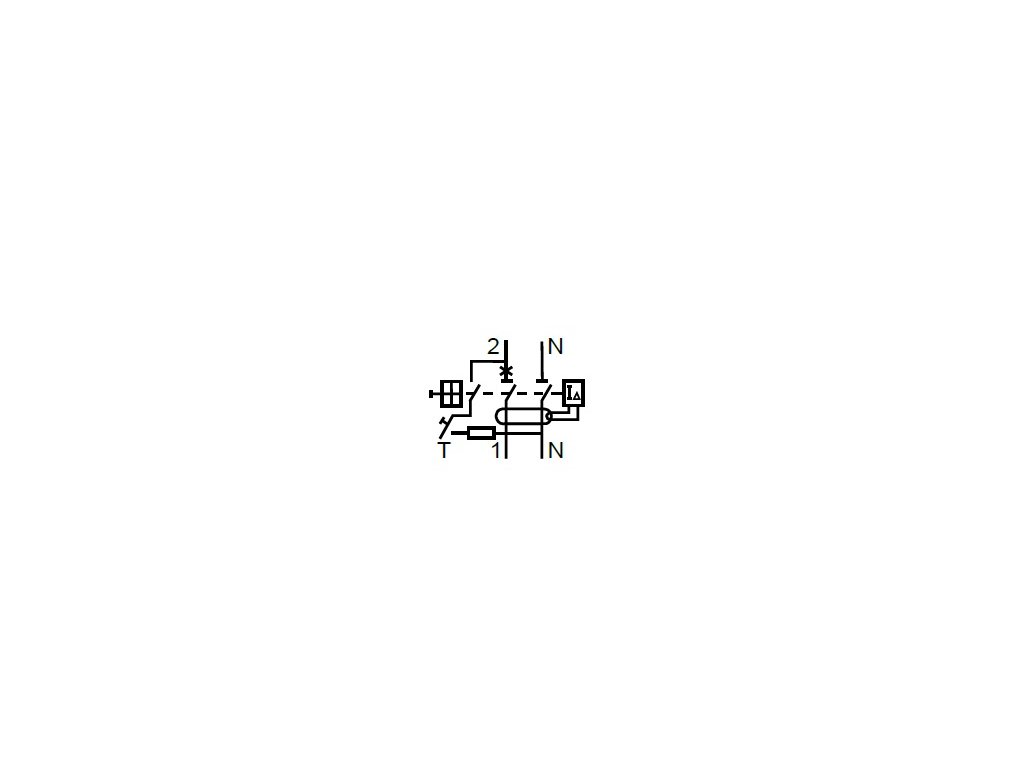

Odborné vysvetlenie Elmit: Pri prístroji označenom 1P+N alebo 3P+N prechádza cez prístroj aj neutrálny vodič (N) a pri vypnutí sa odpojí spolu s fázovými vodičmi. Pól N je len spínaný – nadprúdovú ochranu majú fázové póly.
Predradená poistka smie byť najviac 100 A gG.
Výrobca uvádza testovanie chrániča raz za pol roka.
Hlavné vlastnosti a použitie
Citlivosť chrániča
Výrobca uvádza menovitý rozdielový prúd IΔn 30 mA.
Typ chrániča
Výrobca uvádza typ chrániča A.
Skratová schopnosť
Výrobca uvádza menovitú skratovú schopnosť Icn 6 kA.
Frekvencia
Výrobca uvádza frekvenciu 50/60 Hz.
Svorky
Výrobca uvádza pre svorky prierez vodiča 1–10 mm² a uťahovací moment najviac 1,5 Nm.
Norma výrobku
Výrobca uvádza normu výrobku EN 61009-1.
Technické parametre
Identita výrobku
| Značka | ETI |
|---|---|
| Označenie výrobcu | KZS-1M UNI 1p+N A C10/0.03 |
| Kód výrobcu | 002176032 |
| EAN | 3838400098511 |
Rozdielový prúd
| Typ | A |
|---|---|
| Menovitý rozdielový prúd IΔn | 30 mA |
Nadprúdová ochrana a skrat
| Menovitý prúd | 10 A |
|---|---|

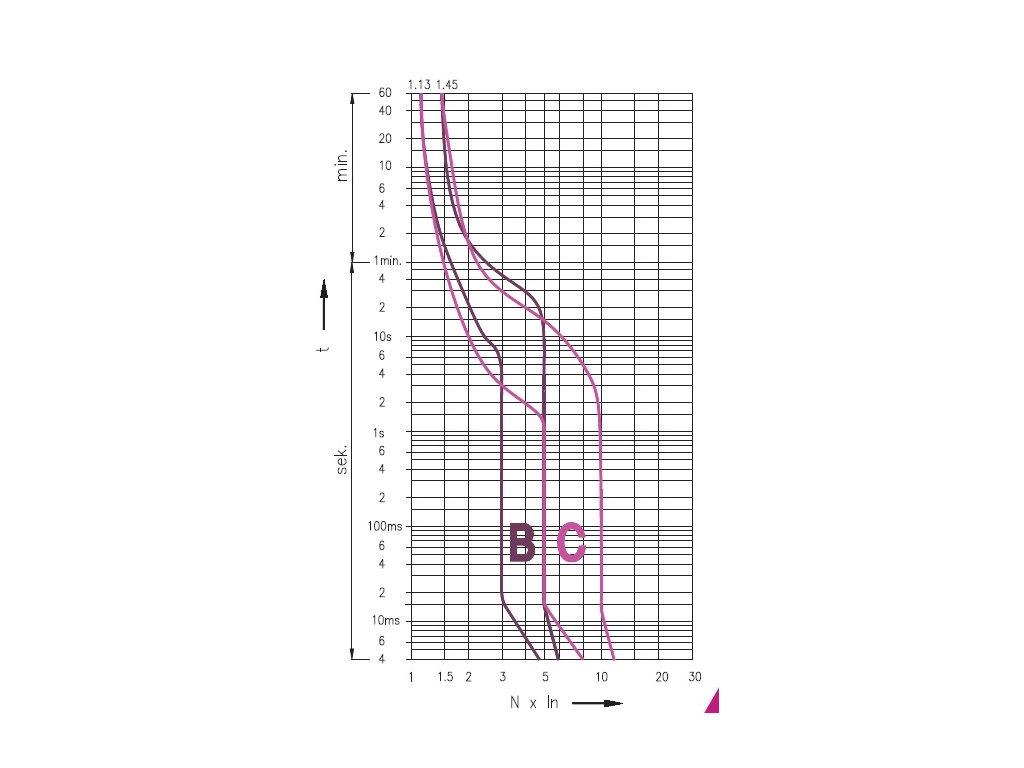

| Charakteristika | C |
| Menovitá skratová schopnosť Icn | 6 kA |
| Predradená poistka | najviac 100 A gG |
Elektrické údaje
| Počet pólov | 1P + N |
|---|---|
| Menovité napätie | 230 V |
| Frekvencia | 50/60 Hz |
Montáž a pripojenie
| Poloha montáže | v akejkoľvek polohe |
|---|---|

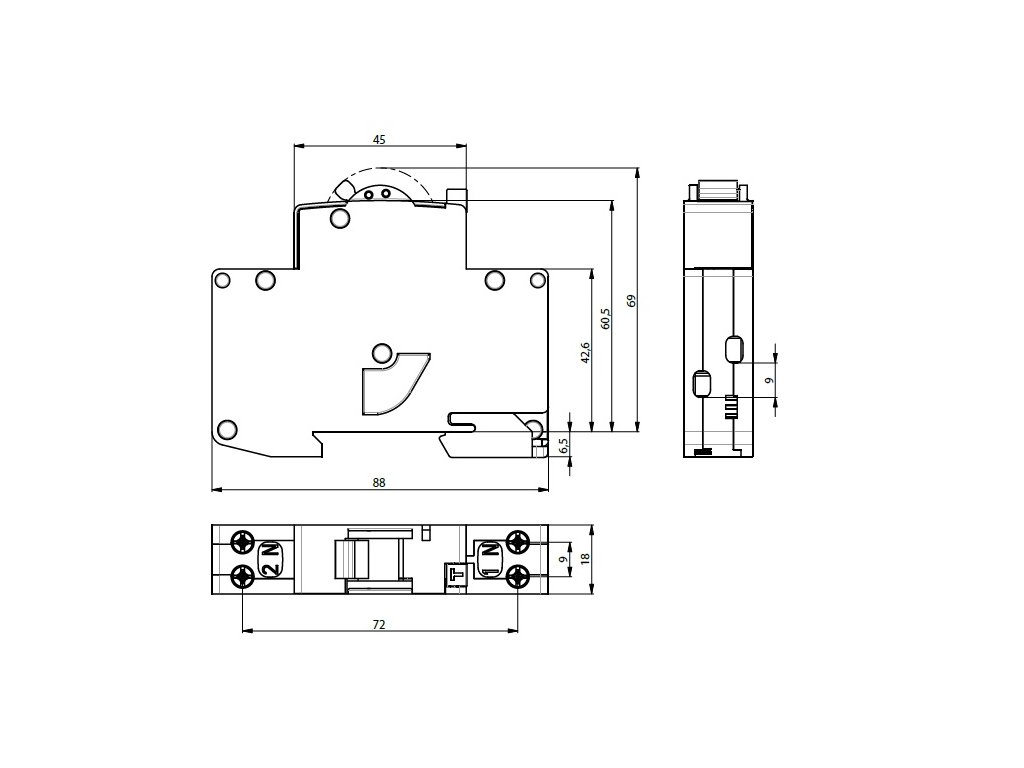

| Šírka | 1 modul |
| Svorky – prierez vodiča | 1–10 mm² |
| Uťahovací moment svoriek | najviac 1,5 Nm |
| Stupeň krytia | IP20 |
Prevádzka a vyhotovenie
| Teplota okolia pri prevádzke | −35 až +40 °C |
|---|---|
| Hmotnosť | 0,115 kg |
| Testovanie | raz za pol roka |
Časté otázky k chrániču ETI KZS-1M UNI 1p+N A C10/0.03
Čo je prúdový chránič s nadprúdovou ochranou ETI KZS-1M UNI 1p+N A C10/0.03?
Čo znamená označenie ETI KZS-1M UNI 1p+N A C10/0.03?
Aký menovitý prúd a akú charakteristiku má chránič ETI KZS-1M UNI 1p+N A C10/0.03?
Aké menovité napätie a akú frekvenciu uvádza výrobca pre chránič ETI KZS-1M UNI 1p+N A C10/0.03?
Akú skratovú schopnosť uvádza výrobca pre chránič ETI KZS-1M UNI 1p+N A C10/0.03?
Aké vodiče sa pripájajú do svoriek chrániča ETI KZS-1M UNI 1p+N A C10/0.03?
Ako sa chránič ETI KZS-1M UNI 1p+N A C10/0.03 montuje do rozvodnice?
Koľko miesta zaberie chránič ETI KZS-1M UNI 1p+N A C10/0.03 v rozvodnici?
Ako často treba testovať chránič ETI KZS-1M UNI 1p+N A C10/0.03?
Pre aký obvod je chránič ETI KZS-1M UNI 1p+N A C10/0.03 určený?
Čo znamená kombinovaný chránič pri ETI KZS-1M UNI 1p+N A C10/0.03?
Čo znamená typ A pri chrániči ETI KZS-1M UNI 1p+N A C10/0.03?
Čo znamená menovitý rozdielový prúd 30 mA pri chrániči ETI KZS-1M UNI 1p+N A C10/0.03?
Zdroje údajov
- ETI – Instructions for mounting and application, RCBO KZS-1M-UNI (storage-api-pim.etigroup.eu), bez tlačového čísla a bez dátumu v dokumente, strana 1 podľa poradia v PDF (čítané 19. 10. 2026)
- ETI – KZS-1M UNI, Universal Residual Current Circuit Breaker with Overcurrent Protection, technický list radu (storage-api-pim.etigroup.eu), bez dátumu vydania – vydanie v dokumente neuvedené, strany 1, 2, 4 podľa poradia v PDF (čítané 19. 10. 2026)
- ETI – cenník ETI 2026 (výťah vstup/eti-kzs/cennik.csv; pôvodný súbor „ETI 2026 pre Clode.xlsx“ na PC garanta), cenník ETI 2026 (priložil garant 19. 10. 2026), strany celý dokument – riadok kódu 002176032 (čítané 19. 10. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: najväčšia predradená poistka radu KZS je 100 A gG podľa technického listu, potvrdené 22. 10. 2026, strany 4 (technický list radu; potvrdenie garanta 22. 10. 2026) (čítané 19. 10. 2026)
- ETI – produktová stránka kódu 002176032 (etigroup.eu), stránka výrobcu (čítané 19. 10. 2026)
- Odborné vysvetlenie: EX13 (schválené 15. 10. 2026)
- Odborné vysvetlenie: EX14 (schválené 15. 10. 2026)
- Odborné vysvetlenie: EX29 (schválené 19. 10. 2026)
- Odborné vysvetlenie: EX30 (schválené 19. 10. 2026)
- Odborné vysvetlenie: H01 (schválené 12. 10. 2026)
Dodatočné parametre
| Kategória: | Kombinované chrániče RCBO (Istič s chráničom) |
|---|---|
| Hmotnosť: | 0.125 kg |
| EAN: | 3838400098511 |
| Druh produktu: | Prúdový chránič |
| ? Menovitý prúd: | 10 A |
| ? Vypínacia charakteristika: | C |
| Počet pólov: | 1+N |
| ? Menovitý rozdielový prúd: | 30 mA |
| ? Typ prúdového chrániča: | A |
| ? Menovitá skratová schopnosť Icn: | 6 kA |
| ? Chránič kombi s ističom: | Áno |
| Šírka v moduloch: | 1 |
| ? Stupeň krytia IP: | IP20 |
| Typový rad: | KZS-1M UNI |
