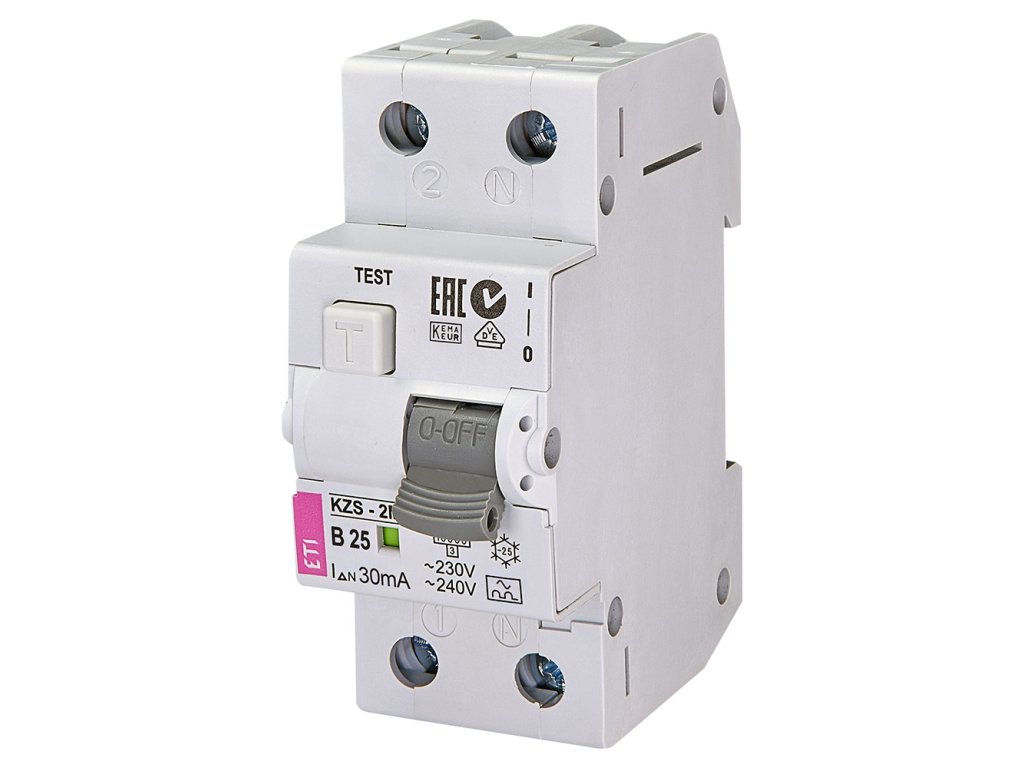

Prúdový chránič s ističom ETI KZS-2M A B25/0.03, 25 A, 30 mA, typ A, 1+N-pólový
Kód: 002173206
Podrobný popis
Zhrnutie
Výrobca uvádza charakteristiku B, menovité napätie 230 V a menovitú skratovú schopnosť Icn 10 kA.
Na lište DIN zaberá 2 moduly.
Hodí sa prúdový chránič s nadprúdovou ochranou pre Vás?
Overte pred kúpou
- Napätie: menovité napätie 230 V – porovnajte so sieťou v mieste montáže.
- Miesto v rozvodnici: 2 moduly na lište – porovnajte s voľným miestom v rozvodnici.
- Stupeň krytia: IP20 – porovnajte s prostredím v mieste montáže.
Na čo si dať pozor pri výbere?
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „the phase conductor and the neutral conductor shall be conducted through the RCBO;“): „Fázový a neutrálny vodič musia byť vedené prúdovým chráničom s nadprúdovou ochranou.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „the neutral conductor shall be behind the breaker insulated in the same way as the phase conductor, otherwise there can appear false or unwanted tripping;“): „Neutrálny vodič musí byť za prístrojom izolovaný rovnako ako fázový vodič, inak môže dôjsť k nesprávnemu alebo nežiaducemu vypnutiu.“
Podľa návodu na montáž a použitie chrániča ETI výrobca uvádza (v origináli „earthing resistances shall not exceed the prescribed values.“): „Zemné odpory nesmú prekročiť predpísané hodnoty.“
Podľa technického listu chrániča ETI výrobca uvádza (v origináli „Remark: When you use more than 2 cables you have to be careful how those cables are inserted, due to insure proper presure on each cable“): „Pri použití viac ako 2 vodičov treba dbať na spôsob ich vloženia, aby bol zabezpečený správny prítlak na každý vodič.“
Podľa technického listu chrániča ETI výrobca uvádza (v origináli „Combination of rigid single-wire and flexible multi-wire Cu conductors is not allowed“): „Kombinácia tuhého jednodrôtového a ohybného viacdrôtového medeného vodiča nie je dovolená.“
Výrobca uvádza vyhotovenie 1P + N.
Odborné vysvetlenie Elmit: Pri prístroji označenom 1P+N alebo 3P+N prechádza cez prístroj aj neutrálny vodič (N) a pri vypnutí sa odpojí spolu s fázovými vodičmi. Pól N je len spínaný – nadprúdovú ochranu majú fázové póly.
Predradená poistka smie byť najviac 100 A gG.
Výrobca uvádza odolnosť proti vibráciám 5 g podľa IEC 60068-2-7 (10, 60 a 500 Hz).
Výrobca uvádza testovanie chrániča najmenej raz za pol roka; testuje sa tlačidlom TEST na prístroji.
Hlavné vlastnosti a použitie
Citlivosť chrániča
Výrobca uvádza menovitý rozdielový prúd IΔn 30 mA.
Typ chrániča
Výrobca uvádza typ chrániča A.
Skratová schopnosť
Výrobca uvádza menovitú skratovú schopnosť Icn 10 kA.
Frekvencia
Výrobca uvádza frekvenciu 50 Hz.
Svorky
Výrobca uvádza pre svorky prierez vodiča 1–25 mm² a uťahovací moment najviac 3 Nm.
Norma výrobku
Výrobca uvádza normu výrobku EN 61009-1.
Technické parametre
Identita výrobku
| Značka | ETI |
|---|---|
| Označenie výrobcu | KZS-2M A B25/0.03 |
| Kód výrobcu | 002173206 |
| EAN | 3838895278436 |
Rozdielový prúd
| Typ | A |
|---|---|
| Menovitý rozdielový prúd IΔn | 30 mA |
Nadprúdová ochrana a skrat
| Menovitý prúd | 25 A |
|---|---|
| Charakteristika | B |
| Menovitá skratová schopnosť Icn | 10 kA |
| Trieda obmedzenia energie | 3 |
| Predradená poistka | najviac 100 A gG |
Elektrické údaje
| Počet pólov | 1P + N |
|---|---|
| Menovité napätie | 230 V |
| Frekvencia | 50 Hz |
Montáž a pripojenie
| Poloha montáže | v akejkoľvek polohe |
|---|---|

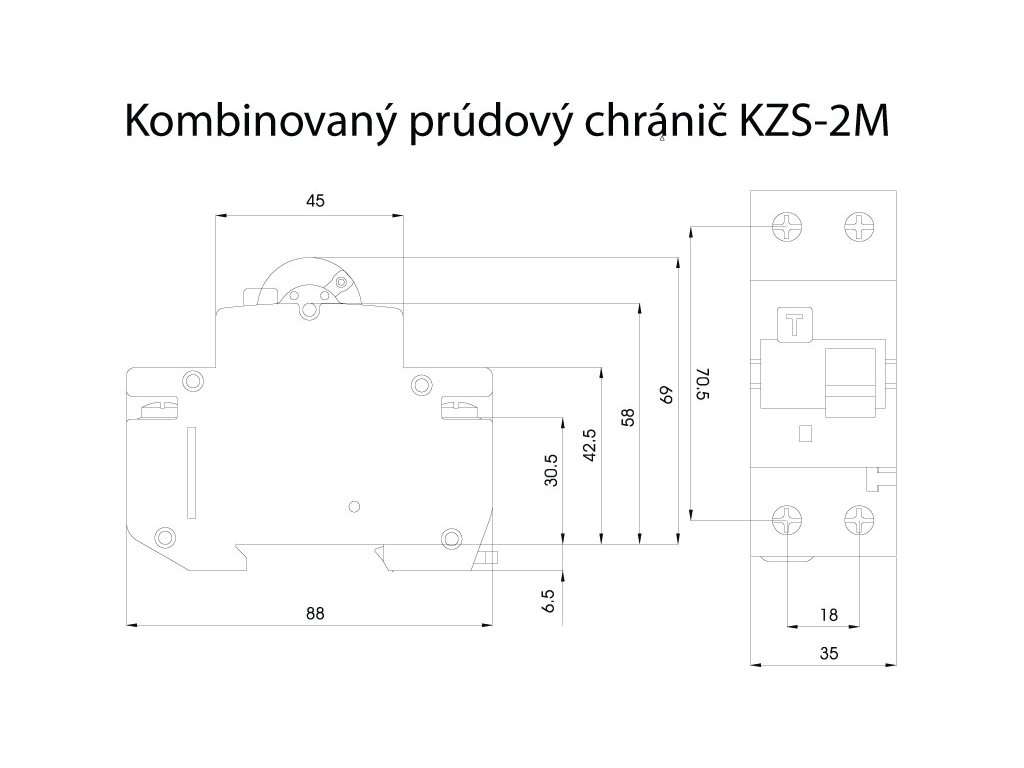

| Šírka | 2 moduly |
| Výška | 88 mm |
| Svorky – prierez vodiča | 1–25 mm² |
| Uťahovací moment svoriek | najviac 3 Nm |
| Stupeň krytia | IP20 |
Prevádzka a vyhotovenie
| Hmotnosť | 0,225 kg |
|---|---|
| Testovanie vybavenia tlačidlom TEST | najmenej raz za pol roka |
| Testovanie | najmenej raz za pol roka |
Časté otázky k chrániču ETI KZS-2M A B25/0.03
Čo je prúdový chránič s nadprúdovou ochranou ETI KZS-2M A B25/0.03?
Čo znamená označenie ETI KZS-2M A B25/0.03?
Aký menovitý prúd a akú charakteristiku má chránič ETI KZS-2M A B25/0.03?
Aké menovité napätie a akú frekvenciu uvádza výrobca pre chránič ETI KZS-2M A B25/0.03?
Akú skratovú schopnosť uvádza výrobca pre chránič ETI KZS-2M A B25/0.03?
Aké vodiče sa pripájajú do svoriek chrániča ETI KZS-2M A B25/0.03?
Ako sa chránič ETI KZS-2M A B25/0.03 montuje do rozvodnice?
Koľko miesta zaberie chránič ETI KZS-2M A B25/0.03 v rozvodnici?
Ako často treba testovať chránič ETI KZS-2M A B25/0.03?
Pre aký obvod je chránič ETI KZS-2M A B25/0.03 určený?
Čo znamená kombinovaný chránič pri ETI KZS-2M A B25/0.03?
Čo znamená typ A pri chrániči ETI KZS-2M A B25/0.03?
Čo znamená menovitý rozdielový prúd 30 mA pri chrániči ETI KZS-2M A B25/0.03?
Zdroje údajov
- ETI – Instructions for mounting and application, RESIDUAL CURRENT OPERATED CIRCUIT BREAKER WITH OVERCURRENT PROTECTION KZS-2M (storage-api-pim.etigroup.eu), tlačové číslo 413201129, 01/13, strana 2 podľa poradia v PDF (čítané 19. 10. 2026)
- ETI – Technical data, Residual current circuit breaker with integral overcurrent protection, rady KZS (storage-api-pim.etigroup.eu), bez dátumu vydania – vydanie v dokumente neuvedené, strany 2, 77 podľa poradia v PDF (čítané 19. 10. 2026)
- ETI – cenník ETI 2026 (výťah vstup/eti-kzs/cennik.csv; pôvodný súbor „ETI 2026 pre Clode.xlsx“ na PC garanta), cenník ETI 2026 (priložil garant 19. 10. 2026), strany celý dokument – riadok kódu 002173206 (čítané 19. 10. 2026)
- potvrdenie garanta – František Mikloš, revízny technik EZ/E/A/E2, odborný garant obsahu ELMIT: najväčšia predradená poistka radu KZS je 100 A gG podľa technického listu, potvrdené 22. 10. 2026, strany 2 (katalógová s. 77; technický list radu; potvrdenie garanta 22. 10. 2026) (čítané 19. 10. 2026)
- ETI – produktová stránka kódu 002173206 (etigroup.eu), stránka výrobcu (čítané 19. 10. 2026)
- Odborné vysvetlenie: EX13 (schválené 15. 10. 2026)
- Odborné vysvetlenie: EX14 (schválené 15. 10. 2026)
- Odborné vysvetlenie: EX29 (schválené 19. 10. 2026)
- Odborné vysvetlenie: EX30 (schválené 19. 10. 2026)
- Odborné vysvetlenie: H01 (schválené 12. 10. 2026)
Dodatočné parametre
| Kategória: | Kombinované chrániče RCBO (Istič s chráničom) |
|---|---|
| Hmotnosť: | 0.24 kg |
| EAN: | 3838895278436 |
| Druh produktu: | Prúdový chránič |
| ? Menovitý prúd: | 25 A |
| ? Vypínacia charakteristika: | B |
| Počet pólov: | 1+N |
| ? Menovitý rozdielový prúd: | 30 mA |
| ? Typ prúdového chrániča: | A |
| ? Menovitá skratová schopnosť Icn: | 10 kA |
| ? Chránič kombi s ističom: | Áno |
| Šírka v moduloch: | 2 |
| ? Stupeň krytia IP: | IP20 |
| Typový rad: | KZS-2M |
