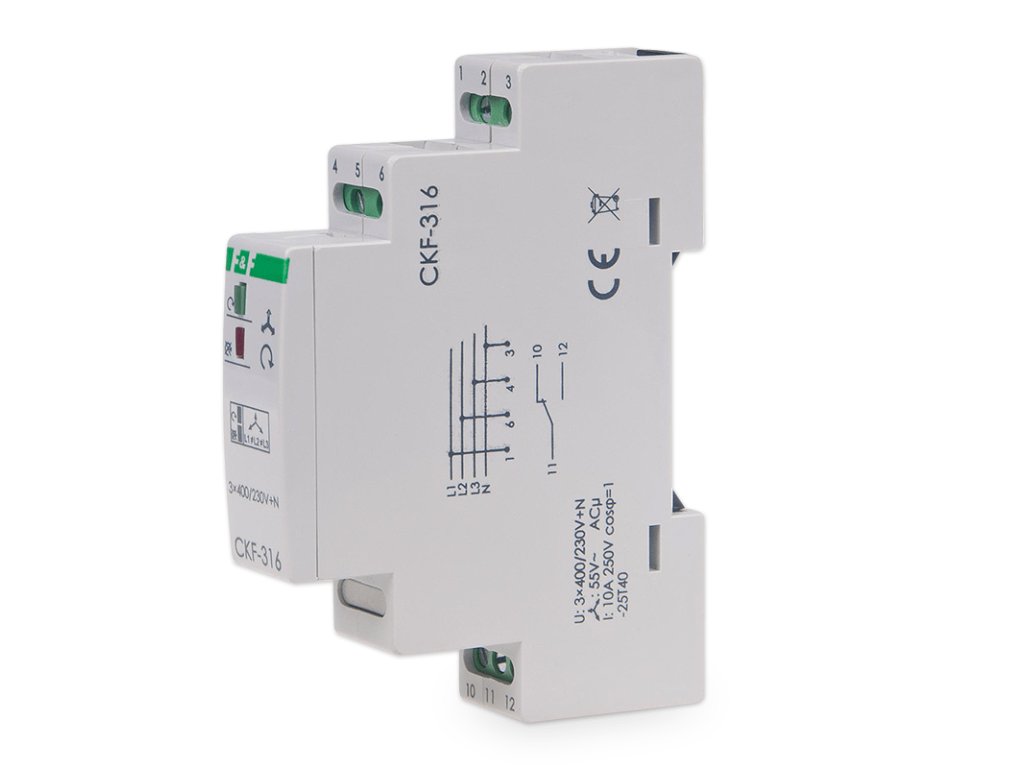

Snímač poradia a výpadku fáz F&F CKF-316 – Asymetria 55V / 1xNO/NC (Pre motory)
Kód: CKF-316
Podrobný popis
Expertný verdikt: CKF-316 je základným kameňom ochrany motorov v priemysle. Zabraňuje behu motora na 2 fázy (čo by ho rýchlo zničilo) a nedovolí spustenie pri nesprávnom slede fáz (opačné otáčky, riziko poškodenia čerpadiel/dopravníkov). Vďaka pevne nastavenej asymetrii (55 V) je "blbuvzdorný" – nemáte čo zle nastaviť. Vyžaduje pripojenie neutrálneho vodiča (N).
Kľúčové vlastnosti
- ✔ Komplexná ochrana: Deteguje výpadok fázy, asymetriu napätia (>55 V) a nesprávny sled fáz.
- ✔ Oneskorenie 4 sekundy: Eliminuje náhodné vypnutia pri krátkodobých poklesoch napätia v sieti.
- ✔ Separovaný kontakt: Výstupné relé (1×NO/NC) je galvanicky oddelené, čo umožňuje spínať ovládacie napätie stýkača (napr. 230 V).
- ✔ Indikácia stavu: LED diódy signalizujú prítomnosť napätia a chybový stav (zlé poradie fáz).
Použitie v praxi
- Ochrana čerpadiel: Zabraňuje chodu na sucho alebo s opačnými otáčkami, ktoré by zničili obežné koleso.
- Ventilátory a kompresory: Ochrana motorov pred prehriatím pri výpadku jednej fázy.
- Mobilné zariadenia: Miešačky a dopravníky na stavbách, kde hrozí nesprávne zapojenie predlžovačky (opačný sled).
★ Rýchly výber / Na čo si dať pozor

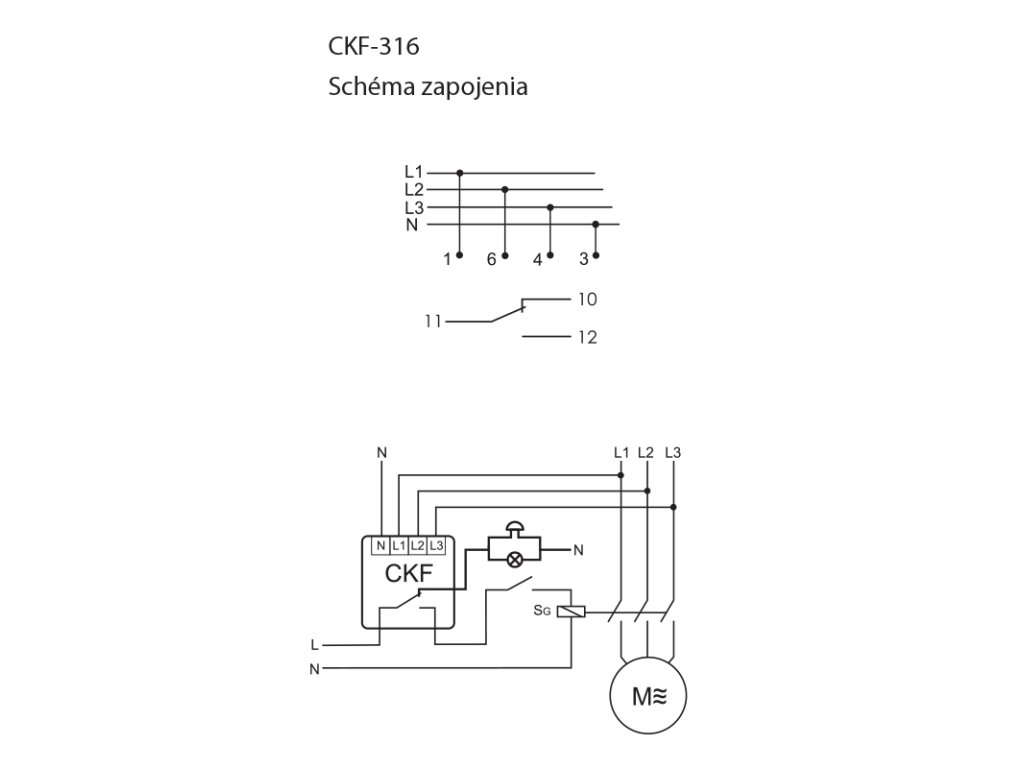

- Relé vyžaduje pripojenie neutrálneho vodiča (N). Ak máte motor zapojený len na 3 fázy (bez N), musíte N dotiahnuť k relé.
- Prístroj nespína motor priamo! Jeho kontakt (8 A) sa zapája do série s cievkou stýkača.
- Model CKF-316 má pevnú asymetriu. Ak máte nestabilnú sieť a potrebujete nastaviteľný prah, zvoľte model CKF-317.
- Neviete, ako zapojiť ochranu? Pozrite si článok Stýkače a relé: ako ich správne vybrať.
Najčastejšie chyby pri inštalácii
- ✘ Chýbajúci N vodič na svorke relé (prístroj nebude fungovať).
- ✘ Zapojenie silového obvodu motora priamo cez relé (kontakt zhorí, je len na ovládanie cievky).
- ✘ Použitie na výstupe frekvenčného meniča (harmonické rušenie môže spôsobiť nefunkčnosť).
Funkcia a signalizácia
- Správny stav: Relé je zopnuté, motor beží.
- Výpadok/Asymetria: Relé rozopne po 4 s (ochrana proti zakmitaniu). Opätovné zopnutie je automatické po návrate napätia (hysterézia 5 V).
- Zlý sled fáz: Červená LED svieti, relé je rozopnuté, motor sa nedá spustiť. Nutné prehodiť dve fázy na prívode.
Kedy je to správna voľba
- ✔ Hľadáte ekonomickú a spoľahlivú ochranu pre štandardné motory.
- ✔ Potrebujete kontrolovať smer otáčania (mobilné zariadenia).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Funguje aj bez nuláku (N)?
Nie, model CKF-316 vyžaduje pripojenie neutrálneho vodiča pre správne meranie fázových napätí. Pre aplikácie bez N použite model, ktorý je na to určený (napr. niektoré typy CZF).
Môžem ho použiť na ochranu kompresora?
Áno, je to typické použitie. Ochráni kompresor pred zničením pri výpadku fázy (beh na 2 fázy), kedy by sa motor prehrial a zhorel.
Čo znamená "sled fáz"?
Je to poradie fáz L1-L2-L3, ktoré určuje smer otáčania motora. Ak sa poradie zmení (napr. pri prepojení v rozvodnej sieti), motor sa začne točiť opačne. CKF-316 tomu zabráni a motor nespustí.
Je vhodný pre elektrocentrály?
Výrobca uvádza "Nie". Lacné centrály majú často nestabilné napätie alebo deformovanú sínusovku, čo môže spôsobovať falošné vypínanie relé. Pre centrály odporúčame špecializované modely (TrueRMS).
Ako resetovať relé po chybe?
Reset je automatický. Akonáhle sa parametre siete vrátia do normálu (napätie stúpne, asymetria zmizne), relé sa samo zopne a umožní beh motora.
Môžem ho použiť na 500 V?
Nie, je určené pre štandardnú sieť 3×400/230 V.
Prečo relé "cvaká"?
Ak relé cyklicky cvaká (zapína/vypína), pravdepodobne je v sieti hraničná asymetria a napätie kolíše okolo nastavenej hodnoty hysterézie. Skontrolujte kvalitu siete.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.072 kg |
| EAN: | 5908312593164 |
