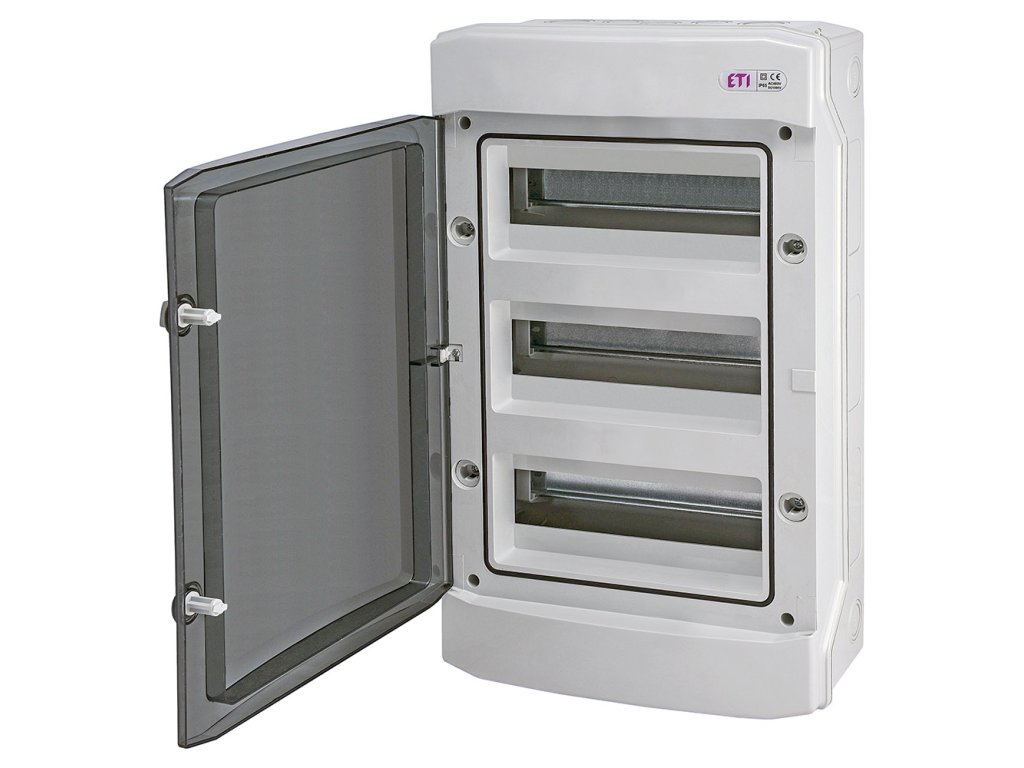

Rozvodnica ETI ECH-36PT (001101064) – na omietku, IP65, 36-modulová, priehľadné dvierka
Kód: 001101064
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Veľká 36-modulová rozvodnica ETI série ECH (3 rady x 12). Poskytuje maximálnu ochranu IP65 pre rozsiahlejšie elektroinštalácie vo vlhkom prostredí. Trojradové usporiadanie umožňuje prehľadné oddelenie silových, ovládacích alebo DC obvodov (napr. pri fotovoltike).
Rýchle parametre
- Kapacita: 36 modulov (3 rady x 12)
- Krytie: IP65 (prachotesné, odolné voči tryskajúcej vode)
- Montáž: Na povrch (nástenná)
- Dvierka: Priehľadné (možnosť vizuálnej kontroly)
- Menovité napätie: 400 V AC / 1500 V DC
- Rozmery: 319 x 535 x 150 mm
- Výbava: Vrátane N a PE svorkovníc (15 pripojení)
Použitie
Model ECH-36PT je určený pre inštalácie, kde sa vyžaduje kombinácia vysokej kapacity a odolnosti:
- Veľké garáže a dielne: Priestor pre hlavný vypínač, chrániče, motorové spúšťače aj stykače pre stroje.
- Fotovoltika (FVE): Ideálne pre kombinované AC/DC rozvádzače alebo istenie viacerých stringov (certifikácia 1500 V DC).
- Priemysel a poľnohospodárstvo: Haly, sklady alebo hospodárske budovy s vyššou prašnosťou.
Tipy pre zapojenie v technických priestoroch nájdete v článku: Elektroinštalácia v technickej miestnosti a garáži.
Rýchly výber / Na čo si dať pozor:
- ✔ 3 rady pre lepšiu organizáciu: Umožňuje logicky oddeliť technológiu (napr. 1. rad prívod/ochrany, 2. rad svetlá/zásuvky, 3. rad technológia).
- ✔ Robustnosť: Vhodná aj do prostredia, kde hrozí striekajúca voda alebo vysoká vlhkosť.
- ✘ Výška 535 mm: Ide o veľkú skrinku, pred montážou dôkladne zmerajte miesto inštalácie.
Technické parametre
Kompatibilita a montáž
Pre správnu funkčnosť a dlhú životnosť:
- Obsahuje 3 DIN lišty (rozteč 125 mm) pre štandardné modulárne prístroje.
- Káblové vstupy musia byť osadené vhodnými vývodkami pre zachovanie krytia IP65.
- Možnosť plombovania krytu pre zamedzenie neoprávneného prístupu.
- Relevantné normy: STN EN 60670-1, STN EN 62208.
- Kompletnú ponuku nájdete v kategórii Bytové rozvodnice na omietku.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné použiť túto rozvodnicu pre fotovoltiku?
Áno, je certifikovaná pre DC napätie do 1500 V. Trojradová verzia je obzvlášť vhodná pre kombinované systémy, kde môžete mať v jednej skrini DC istenie, striedač (ak je malý na DIN) a AC výstupnú časť (pri dodržaní odstupov a teplôt).
Aké sú rozmery pre montáž?

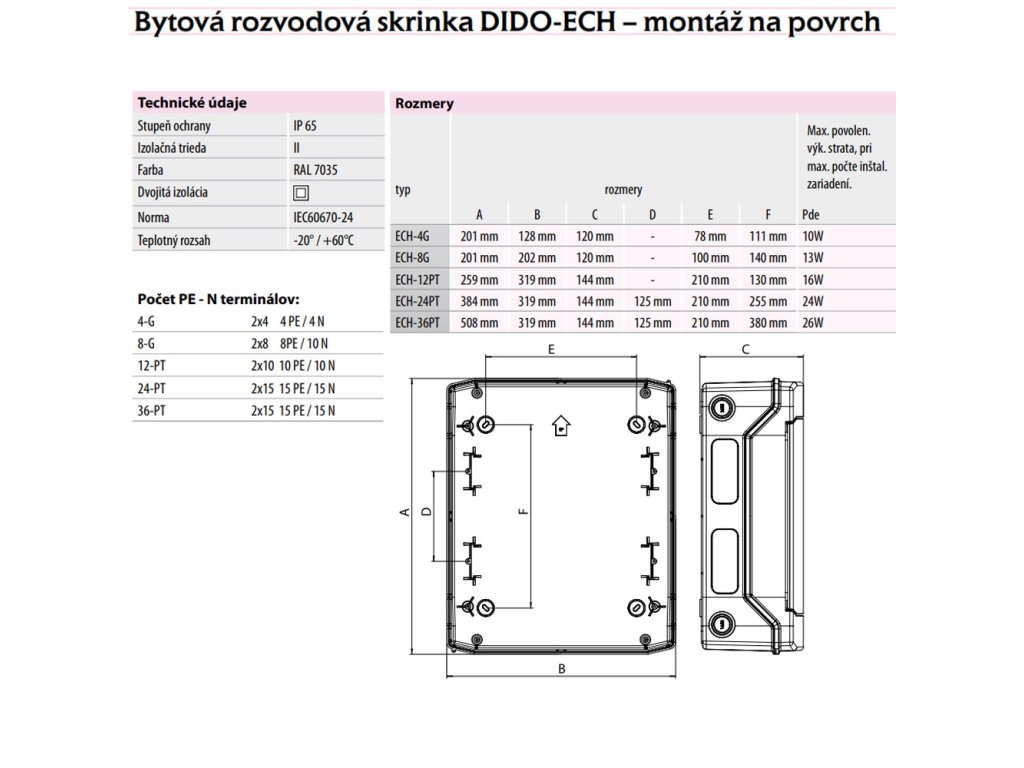

Celkové rozmery sú 319 mm (šírka) x 535 mm (výška) x 150 mm (hĺbka). Rozteč upevňovacích otvorov nájdete v priloženom návode alebo na zadnej strane skrinky.
Sú svorkovnice dostatočné pre 36 modulov?
Balenie obsahuje štandardné ETI svorkovnice s cca 15 pripojeniami pre N a 15 pre PE. Pri plnom obsadení 36 modulmi (ak ide o veľa samostatných okruhov) môže byť potrebné dokúpiť prídavné svorkovnice alebo distribučné bloky.
Ako je to s UV stabilitou?
Plast je UV stabilizovaný, takže skrinka krehne na slnku oveľa pomalšie ako bežné interiérové plasty. Pre maximálnu životnosť v exteriéri však vždy odporúčame montáž do tieňa alebo pod prístrešok.
Dajú sa dvere otvárať na obe strany?
Áno, smer otvárania dvierok (ľavé/pravé) je možné zmeniť otočením predného krytu alebo pántov pri montáži.
Je skrinka uzamykateľná?
V základe má plastový otočný uzáver. Kovový zámok s kľúčom je voliteľné príslušenstvo, ktoré je možné dokúpiť samostatne.
Aký je maximálny prúd?
Rozvodnica je dimenzovaná na menovitý prúd 63 A. Pre vyššie prúdy (napr. 80 A, 100 A) je potrebné zvoliť inú sériu rozvádzačov s robustnejšou konštrukciou a odvodom tepla.
Obsahuje skrinka priechodky?
Nie, káblové vývodky nie sú súčasťou balenia. Je potrebné ich dokúpiť podľa počtu a hrúbky káblov, ktoré budete do rozvodnice privádzať.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 2.31 kg |
| EAN: | 3838895551799 |
| Druh produktu: | Rozvodnica |
| Montáž: | Nástenná (na omietku) |
| Dvierka rozvodnice: | Plastové priehľadné |
| Počet modulov: | 36 |
| ? Stupeň krytia IP: | IP65 |
