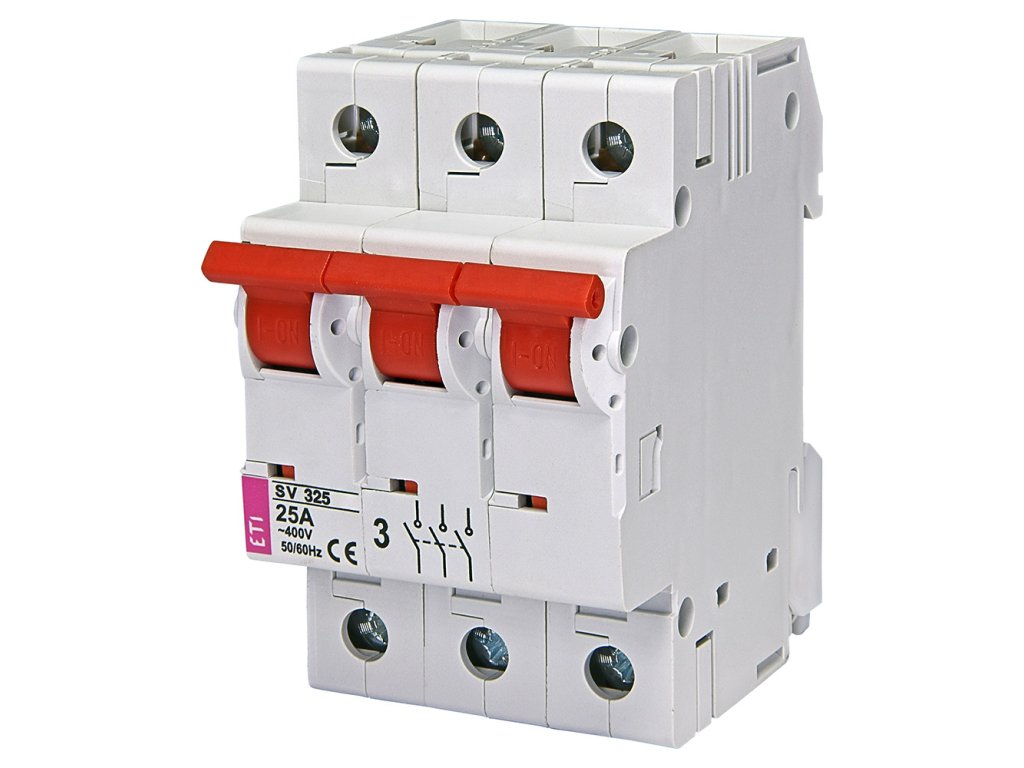

Hlavný vypínač ETI SV 325 3-pólový 25A na DIN lištu (002423322)
Kód: 002423322
Podrobný popis
Expertný verdikt: Vypínač ETI SV 325 je spoľahlivým riešením pre hlavné odpájanie 3-fázových obvodov. S menovitým prúdom 25 A a kategóriou AC-23B bezpečne spína aj záťaže s motorickým charakterom. Jeho výhodou oproti bežným ističom použitým ako vypínač je robustnejšia konštrukcia kontaktov a jasná indikácia stavu (ZAP/VYP).
Kľúčové vlastnosti
- ✔ Kategória AC-23B: Dimenzovaný aj na spínanie motorov a iných induktívnych záťaží, nie len odporových.
- ✔ Kompaktné rozmery: Štandardná modulárna šírka (3 moduly) pre jednoduchú montáž na DIN lištu v rozvodnici.
- ✔ Dvojité vypínanie: Konštrukcia kontaktov zabezpečuje spoľahlivé rozpojenie obvodu.
- ✔ Možnosť plombovania: Páčku je možné v polohe ZAP alebo VYP zaplombovať pre zamedzenie neoprávnenej manipulácie.
Použitie v praxi
- Hlavný vypínač v bytových rozvodniciach a menších priemyselných skriniach.
- Spínanie 3-fázových zariadení (motory, čerpadlá, ventilácia).
- Bezpečné odpojenie časti inštalácie pri údržbe alebo servise.
- Náhrada za staré otočné vačkové spínače.
★ Rýchly výber / Na čo si dať pozor
- Tento prístroj je vypínač, nie istič. Nechráni pred skratom ani preťažením. Musí byť predradený ističom alebo poistkou (max. poistka 25 A pre plné využitie, prípadne podľa pretekajúceho prúdu).
- Menovitý prúd 25 A znamená maximálny trvalý prúd, ktorý môže cez vypínač tiecť. Ak máte hlavný istič 32 A alebo vyšší, zvoľte silnejší model (napr. SV 340).
- Svorky umožňujú pripojenie vodičov do prierezu 25 mm².
- Viac o inštalácii rozvodníc nájdete v článku Kompletná elektroinštalácia rodinného domu.
Najčastejšie chyby pri výbere
- ✘ Použitie vypínača s nižšou ampérážou (25 A) v obvode istenom silnejším ističom (napr. 40 A) – hrozí roztavenie vypínača.
- ✘ Zámena s prúdovým chráničom (vizuálne podobný, ale nemá testovacie tlačidlo a nechráni pred úrazom).
- ✘ Očakávanie automatického vypnutia pri skrate (vypínač nevypne, zhorí, ak nie je predradené istenie).
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu (TH35).
- Vhodný do všetkých bežných typov domových rozvodníc.
- Umožňuje pripojenie pomocou prepojovacej lišty (hrebienku) aj vodičov.
- Pre ďalšie modulárne prístroje navštívte kategóriu Rozvádzače a modulárne prístroje.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi týmto vypínačom a 3-fázovým ističom?
Istič sa pri preťažení alebo skrate vypne automaticky. Tento vypínač (odpínač) slúži len na manuálne vypnutie a zapnutie obvodu človekom. Nemá ochrannú funkciu.
Môžem ho použiť ako hlavný vypínač pre celý dom?
Áno, ak hlavný istič pred elektromerom nepresahuje 25 A. Ak máte hlavný istič 25 A, je tento vypínač na hrane, odporúčame radšej model 40 A pre rezervu.
Dá sa tento vypínač uzamknúť?
Priamo zámkom nie, ale páčka má otvor pre zaplombovanie v zapnutom alebo vypnutom stave.
Je vhodný pre spínanie motorov?
Áno, kategória AC-23B zaručuje, že vypínač zvládne spínať aj motorické záťaže do menovitého prúdu bez poškodenia kontaktov.
Aký vodič môžem pripojiť do svoriek?
Svorky sú dimenzované pre vodiče (drôt aj lanko s dutinkou) do prierezu 25 mm².
Signalizuje vypínač, či je zapnutý?
Áno, poloha páčky (hore/dole) jasne indikuje stav. Niektoré verzie môžu mať aj farebný terčík (zelená/červená) nad páčkou.
Koľko modulov zaberie v rozvádzači?
Tento 3-pólový model zaberie šírku 3 modulov (3x 18 mm = 54 mm).
Dodatočné parametre
| Kategória: | Hlavné vypínače a odpínače záťaže na DIN lištu |
|---|---|
| Hmotnosť: | 0.292 kg |
| EAN: | 3838895321385 |
| Druh produktu: | Spínač, prepínač |
| Výrobca: | ETI ELB |
