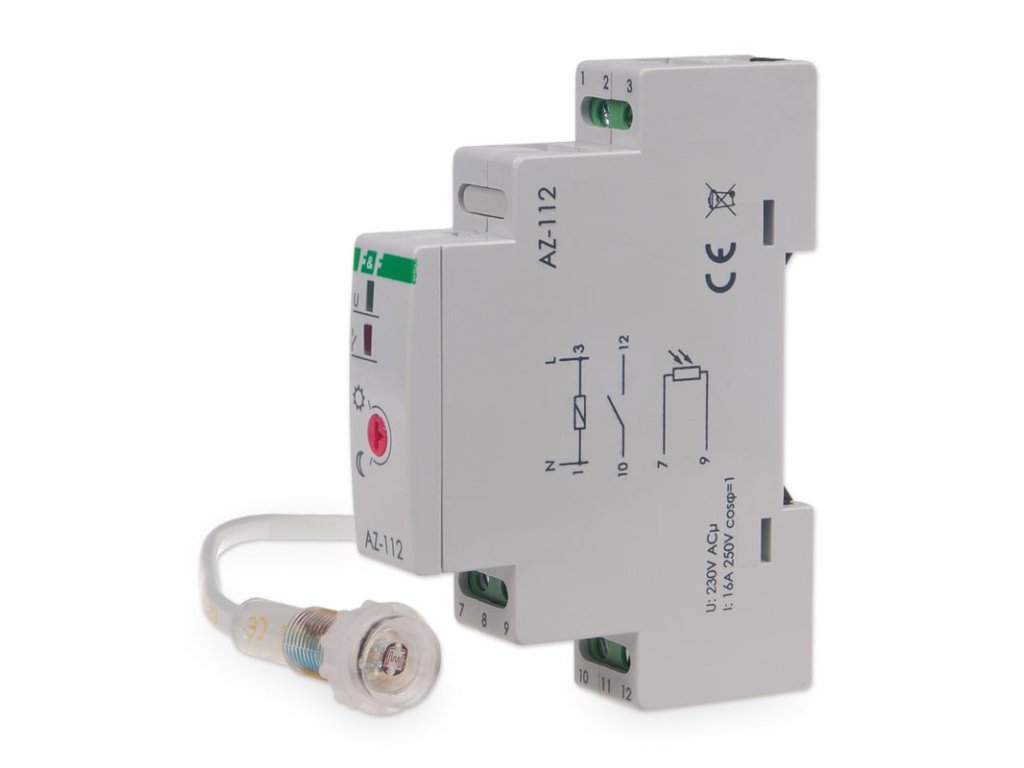

Súmrakový spínač F&F AZ-112 230V - 16A / DIN (Externá sonda)
Kód: AZ-112
Podrobný popis
Expertný verdikt: Model AZ-112 je osvedčená klasika pre riadenie osvetlenia. Oproti verzii "PLUS" je tento model konštruovaný jednoduchšie a je určený primárne na priame spínanie 230 V záťaží v tom istom okruhu, z ktorého je napájaný. Externá sonda na kábli umožňuje umiestniť merací bod na fasádu, zatiaľ čo citlivá elektronika zostáva chránená v rozvádzači.
Kľúčové vlastnosti
- ✔ Externá sonda: Súčasťou balenia je svetelný senzor s krytím IP65 a káblom (dĺžka cca 1 m, možnosť predĺženia).
- ✔ Výkon 16 A: Relé je dimenzované na spínanie prúdov do 16 A (AC-1), čo postačuje pre väčšinu svetelných aplikácií.
- ✔ Nastaviteľný prah: Potenciometrom na čelnom paneli nastavíte úroveň zotmenia (2 – 1000 lx), pri ktorej sa má svetlo zapnúť.
- ✔ Oneskorenie: Zabudovaná časová ochrana (cca 10 s) eliminuje blikanie pri krátkodobom osvetlení sondy (napr. blesk).
Použitie v praxi
- Osvetlenie budov: Automatické zapínanie fasádneho alebo orientačného osvetlenia po západe slnka.
- Reklamné plochy: Ekonomické riadenie svietiacich pútačov a výkladov (svietia len v tme).
- Verejné priestory: Parkoviská, chodníky a vjazdy do garáží.
★ Rýchly výber / Na čo si dať pozor
- Toto je štandardná verzia AZ-112. Ak potrebujete galvanicky oddelený (bezpotenciálový) kontakt pre spínanie iného napätia (napr. 12/24V), zvoľte model AZ-112 PLUS.
- Sonda musí byť umiestnená tak, aby na ňu nedopadalo svetlo zo spínaného zdroja. V opačnom prípade bude osvetlenie cyklicky blikať (zapne sa -> osvetlí sondu -> vypne sa).
- Pre správny výber stýkača pri väčších záťažiach si prečítajte náš článok Stýkače a relé: ako ich správne vybrať.
Najčastejšie chyby pri inštalácii
- ✘ Predĺženie kábla sondy obyčajným netieneným vodičom v súbehu so silovými káblami (rušenie spôsobí nesprávnu funkciu).
- ✘ Umiestnenie sondy priamo pod pouličnú lampu (svetlo sa v noci nikdy nezapne).
Montáž a zapojenie
- Jednotka sa montuje na DIN lištu v rozvádzači.
- Sonda sa montuje vonku (na stenu) a pripája sa dvojžilovým káblom na príslušné svorky.
- Napájanie a záťaž sa zapájajú podľa schémy na prístroji.
Kedy je to správna voľba
- ✔ Hľadáte spoľahlivý súmrakový spínač pre bežné 230 V aplikácie.
- ✔ Máte možnosť natiahnuť kábel k externej sonde.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je sonda súčasťou balenia?
Áno, v balení nájdete modul na DIN lištu aj externú svetelnú sondu s káblom (cca 1 m).
Ako predĺžiť kábel k sonde?
Kábel môžete predĺžiť až na 50 m. Odporúčame použiť tienený kábel (napr. FTP) a tienenie uzemniť na jednej strane, aby sa zabránilo falošným spínaniam v dôsledku rušenia.
Môžem sondu umiestniť pod strechu?
Môžete, ale dbajte na to, aby mala stále dostatočný prístup k dennému svetlu. V hlbokom tieni sa svetlo zapne príliš skoro poobede.
Funguje relé aj s LED žiarovkami?
Áno, pre bežné domáce LED osvetlenie je relé 16 A plne dostačujúce.
Aký je rozdiel oproti AZ-112 PLUS?
Štandardný AZ-112 nie je galvanicky oddelený (výstup je zvyčajne viazaný na fázu). Verzia PLUS má bezpotenciálový kontakt, ktorý umožňuje spínať iné, nezávislé napätie.
Prečo relé nereaguje okamžite?
Zariadenie má zámerné oneskorenie (cca 10 sekúnd), aby nereagovalo na krátkodobé zmeny svetla, ako sú blesky pri búrke alebo svetlá prechádzajúcich áut.
Dá sa nastaviť, aby spínalo len v noci?
Áno, otočením potenciometra smerom k symbolu "mesiac" znížite prah spínania na minimum (cca 2 lx), takže svetlo sa zapne až v takmer úplnej tme.
Dodatočné parametre
| Kategória: | Časové, súmrakové, schodiskové automaty (DIN) |
|---|---|
| Hmotnosť: | 0.103 kg |
| EAN: | 5908312591061 |
| Druh produktu: | Súmrakový spínač |
| ? Stupeň krytia IP: | IP20 |
| Výrobca: | F&F |
