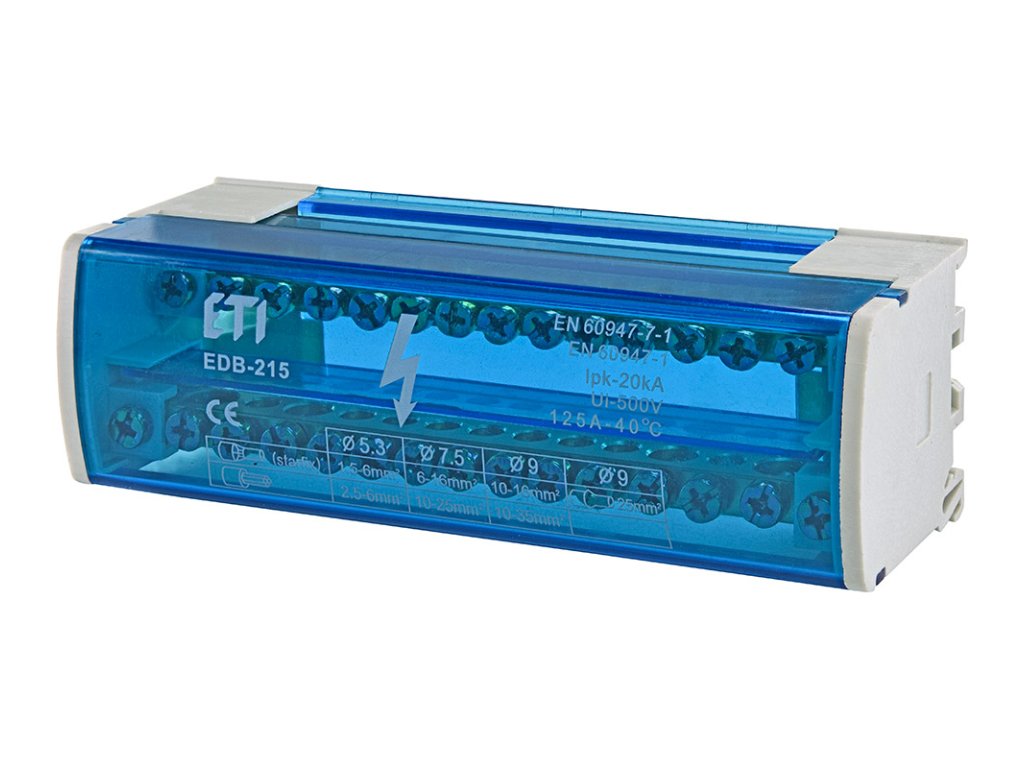

Rozbočovací blok ETI EDB-215 2-pólový 125A (2x15 svoriek) na DIN lištu (001102302)
Kód: 001102302
Podrobný popis
Expertný verdikt: Rozbočovací blok ETI EDB-215 je rozšírenou verziou obľúbeného modelu EDB-207. S kapacitou 15 svoriek na jeden pól je ideálny pre zložitejšie jednofázové rozvody alebo DC aplikácie, kde je potrebné pripojiť veľké množstvo výstupných okruhov (až 15+15). Robustná konštrukcia zvládne prúdy do 125 A a nahrádza neprehľadné zväzky vodičov pod jednou skrutkou.
Kľúčové vlastnosti
- ✔ Veľký počet výstupov: Dva oddelené póly, každý s 15 svorkami, poskytujú dostatok miesta pre rozsiahle inštalácie.
- ✔ Univerzálne pripojenie: Kombinácia malých (do 6 mm2) a väčších (do 16 mm2) otvorov umožňuje pripojiť prívod aj tenšie odbočky bez redukcií.
- ✔ Kompaktné rozmery: Šírka 133 mm (cca 7,5 modulu) pri zachovaní vysokej hustoty spojov na DIN lište.
- ✔ Bezpečnosť: Izolované mosadzné mostíky v tele z nehorľavého polyamidu (PA) s krytím IP20.
Použitie v praxi
- Rozbočenie fázy (L) a neutrálu (N) v podružných rozvádzačoch.
- Distribúcia DC napätia (plus a mínus pól) pre riadiace systémy a LED osvetlenie.
- Vytvorenie uzla pospojovania (PE) a neutrálu (N) v jednej rovine.
- Prepojenie viacerých ističov v radoch, kde nie je možné použiť hrebeňovú lištu.
★ Rýchly výber / Na čo si dať pozor
- Celkový prúd prechádzajúci jedným pólom nesmie prekročiť 125 A.
- Do svoriek O5,3 mm sa zmestí vodič max. 6 mm² (pevný) alebo 4 mm² (lanko s dutinkou). Pre hrubšie vodiče využite svorky O7,5 mm.
- Tento blok má 2 póly. Pre 4-pólové aplikácie (3 fázy + N) zvoľte EDB-415 alebo použite dva tieto bloky vedľa seba.
- Viac o organizácii káblov nájdete v článku Elektroinštalácia rodinného domu.
Najčastejšie chyby pri výbere
- ✘ Pripojenie hliníkových vodičov bez použitia kontaktnej pasty a pravidelnej údržby (blok je primárne pre meď).
- ✘ Preťaženie bloku prúdom vyšším ako 125 A (napr. v priemysle).
- ✘ Nedostatočné upevnenie na DIN lištu, čo sťažuje doťahovanie skrutiek.

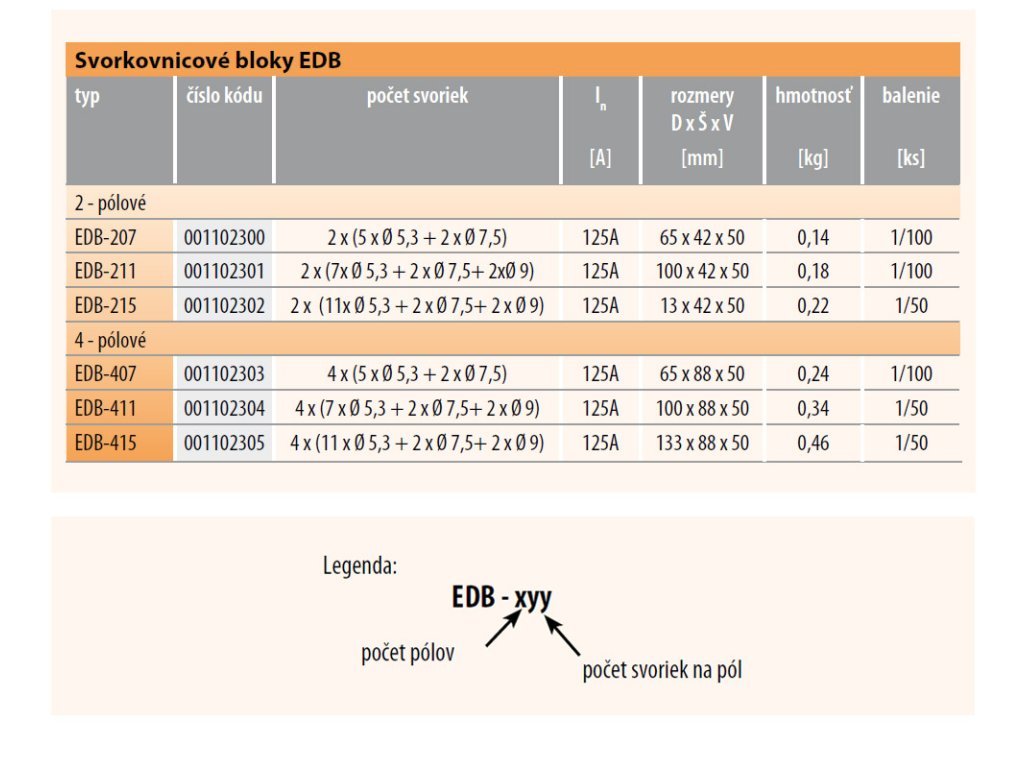

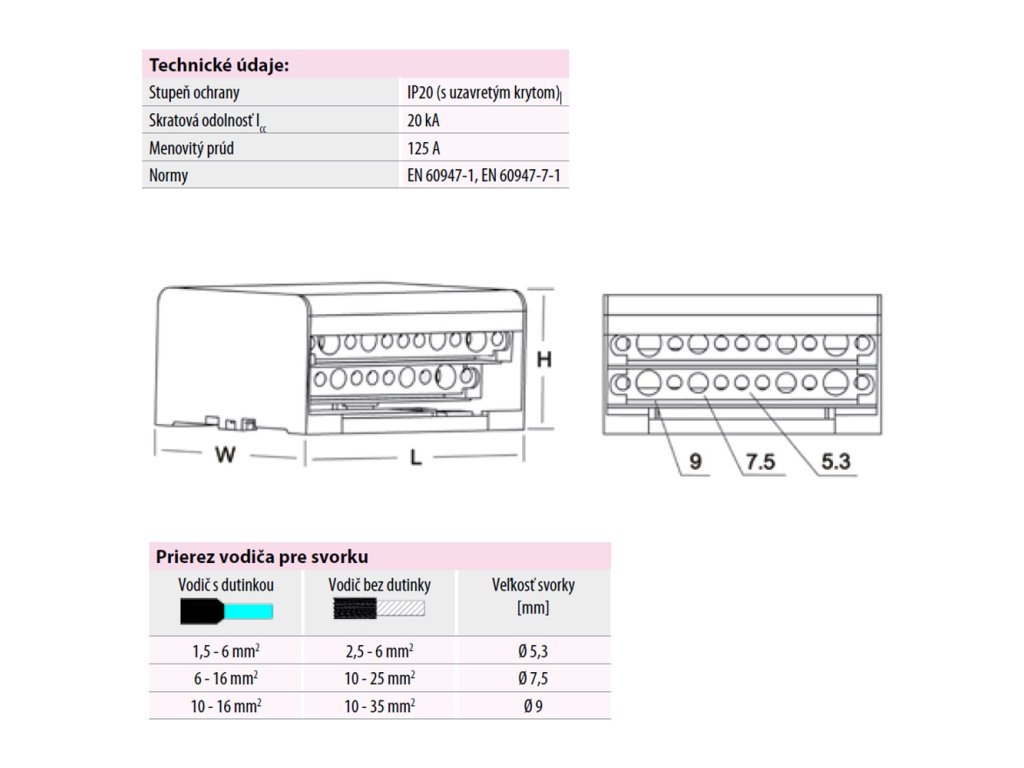

Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu TH35 alebo skrutkami na panel.
- Kryt je možné odklopiť alebo odobrať pre jednoduchší prístup.
- Odporúčame používať dutinky pre lankové vodiče.
- Pre ďalšie varianty pozrite Rozbočovacie svorky.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je tento blok vhodný pre fotovoltiku (DC)?
Áno, do napätia 400/500 V je vhodný aj pre DC aplikácie, napríklad pre združovanie stringov, ak prúd nepresiahne 125 A.
Koľko modulov zaberie na lište?
Šírka 133 mm zodpovedá približne 7,5 štandardným modulom (17,5 mm).
Sú svorky označené?
Nie, svorky nemajú číslovanie. Blok je univerzálny, označenie vodičov si rieši inštalatér (napr. návlečkami).
Aký maximálny prierez vodiča môžem použiť?
Najväčšie otvory (2+2 na pól) pojmú vodič do 16 mm² (plný) alebo 10 mm² (lanko s dutinkou).
Sú oba póly elektricky prepojené?
Nie, póly sú od seba izolované prepážkou. Môžete ich použiť pre rôzne potenciály (L a N, alebo + a -).
Je kryt odnímateľný?
Áno, priehľadný kryt sa dá vyklopiť pre prístup ku skrutkám.
Môžem použiť 25 mm2 vodič?
Nie, maximálny prierez pre tento blok je 16 mm². Pre hrubšie vodiče (25 mm²) potrebujete iný typ (napr. radové svorky alebo väčší blok).
Dodatočné parametre
| Kategória: | Svorkovnice na DIN lištu a rozbočovacie bloky |
|---|---|
| Hmotnosť: | 0.22 kg |
| EAN: | 3838895633341 |
| Druh produktu: | Svorka, svorkovnica |
| Počet pólov: | 2 |
