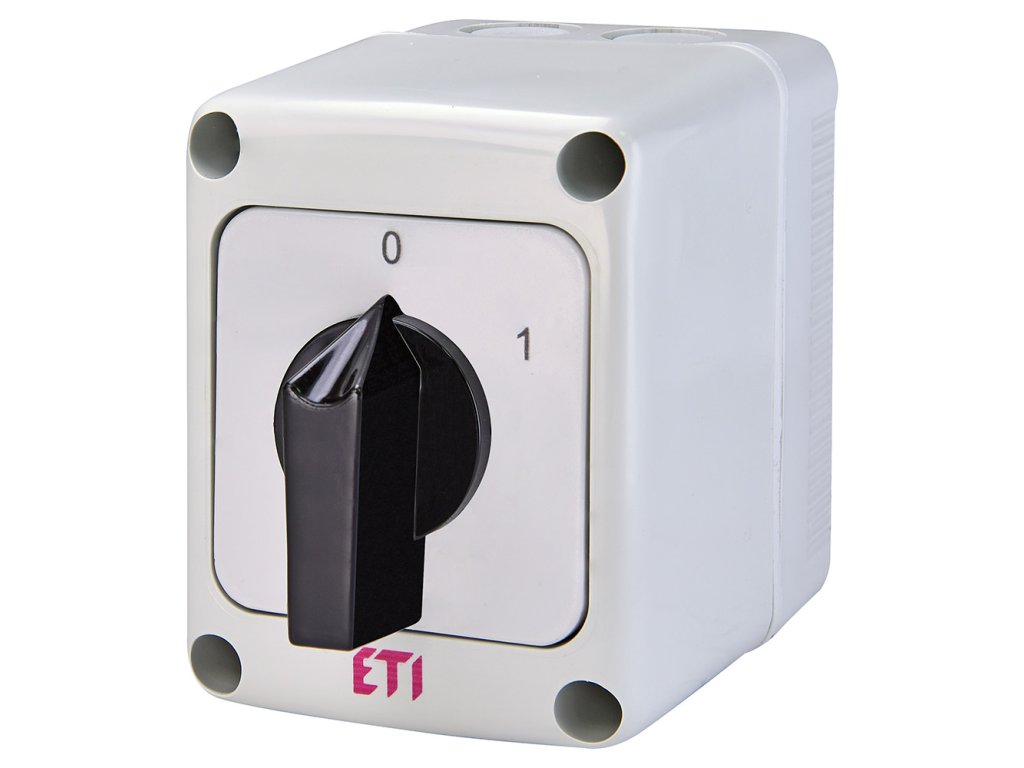

Vačkový spínač 3-pólový 16A v kryte (0-1) – ETI CS 16 10 PN (004773164)
Kód: 004773164
Podrobný popis
Expertný verdikt: Vačkový spínač ETI CS 16 10 PN je osvedčenou klasikou pre priame ovládanie menších 3-fázových záťaží. Vďaka kompaktnému, ale odolnému puzdru s krytím IP65 je ideálny všade tam, kde potrebujete spoľahlivý hlavný vypínač – od domácej dielne až po priemyselné haly.
Kľúčové vlastnosti
- ✔ Krytie IP65: Plná ochrana proti prachu a tryskajúcej vode (vhodné do vlhka).
- ✔ 3 spínacie póly: Bezpečné odpojenie všetkých fáz (L1, L2, L3).
- ✔ Funkcia 0-1: Jednoduché a intuitívne ovládanie otočnou páčkou (60° uhol).
- ✔ Kompaktné rozmery: Nezaberá zbytočné miesto na stene.
Použitie v praxi
- Vypínač pre cirkulárky, miešačky, brúsky a vŕtačky (do výkonu cca 5,5 - 7,5 kW).
- Ovládanie čerpadiel v šachtách a technických miestnostiach.
- Hlavný vypínač menších rozvádzačov umiestnených v exteriéri.
- Viac tipov nájdete v článku o elektroinštalácii v garáži a dielni.
★ Rýchly výber / Na čo si dať pozor
- Skontrolujte prúdovú záťaž. Model CS 16 je dimenzovaný na 16 A. Ak máte silnejší motor (nad 16 A alebo cca 7,5 kW), zvoľte model CS 25 (25 A).
- Tento model má funkciu 0 - 1 (vypnuté - zapnuté). Ak potrebujete reverzáciu motora (L-0-P) alebo prepínač sietí (1-0-2), tento model nie je vhodný.
- Určený na montáž na povrch (stenu). Nie do panelu.
Najčastejšie chyby pri výbere
- ✘ Použitie 16A vypínača na istenie zásuvky 32 A (hrozí preťaženie a zhorenie kontaktov).
- ✘ Montáž bez použitia káblových vývodiek vo vlhkom prostredí (strata krytia IP65).
Ako overiť kompatibilitu pred objednávkou
- Overte istenie obvodu – nemalo by byť vyššie ako 16 A (napr. istič B16/3).
- Uistite sa, že potrebujete vypínať 3 fázy.
- Skontrolujte potrebu miesta – krabica má rozmery cca 65 x 82 mm.
Kedy je to správna voľba
- ✔ Pre bežné dielenské stroje a čerpadlá.
- ✔ Ak hľadáte cenovo dostupný a kvalitný priemyselný vypínač.
Kedy radšej zvoliť iné riešenie:
- ✘ Pre stroje vyžadujúce núdzové zastavenie (Total Stop) – hľadajte verziu so žlto-červenou páčkou.
Výhody v praxi
- ✔ Robustnosť: Mechanická odolnosť plastového krytu.
- ✔ Prístupnosť: Ľahké pripojenie vodičov po odobratí krytu.
Technické parametre
Kompatibilita a montáž
- Demontujte kryt (skrutky v rohoch).
- Pripevnite základňu na stenu.
- Nezabudnite použiť káblové vývodky pre utesnenie vstupov.
- Zapojte fázy L1, L2, L3 na vstupné svorky a odvod na výstupné.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je možné páčku uzamknúť?
Štandardná verzia s čiernou páčkou zvyčajne nemá otvory na visiaci zámok. Pre funkciu hlavného vypínača s uzamykaním (LOTO) odporúčame model s červeno-žltou páčkou.
Môžem ho použiť na 400 V?
Áno, je dimenzovaný na menovité napätie do 400 V AC (izolačné napätie až 690 V), takže pre bežnú 3-fázovú sieť je plne vyhovujúci.
Sú vývodky súčasťou balenia?
Záleží od konkrétnej šarže, často sú pribalené základné gumové priechodky, ale pre dokonalé krytie odporúčame dokúpiť pevné vývodky (zvyčajne M20 alebo M25 podľa otvorov).
Dodatočné parametre
| Kategória: | Vačkové spínače (otočné, v kryte / panelové) |
|---|---|
| Hmotnosť: | 0.195 kg |
| EAN: | 3838895662426 |
| ? Stupeň krytia IP: | IP65 |
| Výrobca: | ETI ELB |
