Ventilátor diagonálny potrubný - TT 125 T

Podrobný popis

Použitie

Diagonálne ventilátory TT sú kombináciou axiálnych a radiálnych ventilátorov. Dokážu zabezpečiť vysoký prietok vzduchu a vysoký tlak pri nízkej úrovni hlučnosti. Tieto ventilátory sú najlepšou voľbou pre odvetranie priestorov so zvýšenou vlhkosťou vzduchu ako sú kúpeľne, toalety, či kuchyne, ale je ich možné použiť aj pre vetranie kancelárií, obchodov, reštaurácií a podobne.

Dizajn

Ventilátory TT sú vyrobené z ABS plastu. Pri údržbe nie je nutné ventilátor demontovať alebo rozoberať, stačí vytiahnuť centrálny blok s motorom, ktorý je v puzdre uchytený dvoma klipsňami a vykonať potrebný servis.

Motor

Ventilátory sú vybavené dvojrýchlostnými AC motormi, ktoré sa vyznačujú vysokou spoľahlivosťou a trvácnosťou. Všetky motory sú osadené guličkovými ložiskami. Modely s označením S sú dodávané s ešte výkonnejším motorom.

Ovládanie

Otáčky dvojrýchlostných motorov sa ovládajú pomocou externého prepínača, napr. P2-1-300, ktorý prepína medzi dvomi vinutiami ventilátora. Pre plynulé ovládanie prietoku vzduchu je možné použiť regulátor otáčok, napr. RS-1-400. Modely označené T sú vybavené časovým spínačom s nastaviteľným dobehom.

Montáž

Ventilátory sa montujú do okrúhleho potrubia. Je ich možné umiestniť horizontálne aj vertikálne, vďaka motorom s guličkovými ložiskami. Puzdro ventilátorov je vybavené držiakmi na uchytenie na stenu alebo strop.

Technická špecifikácia

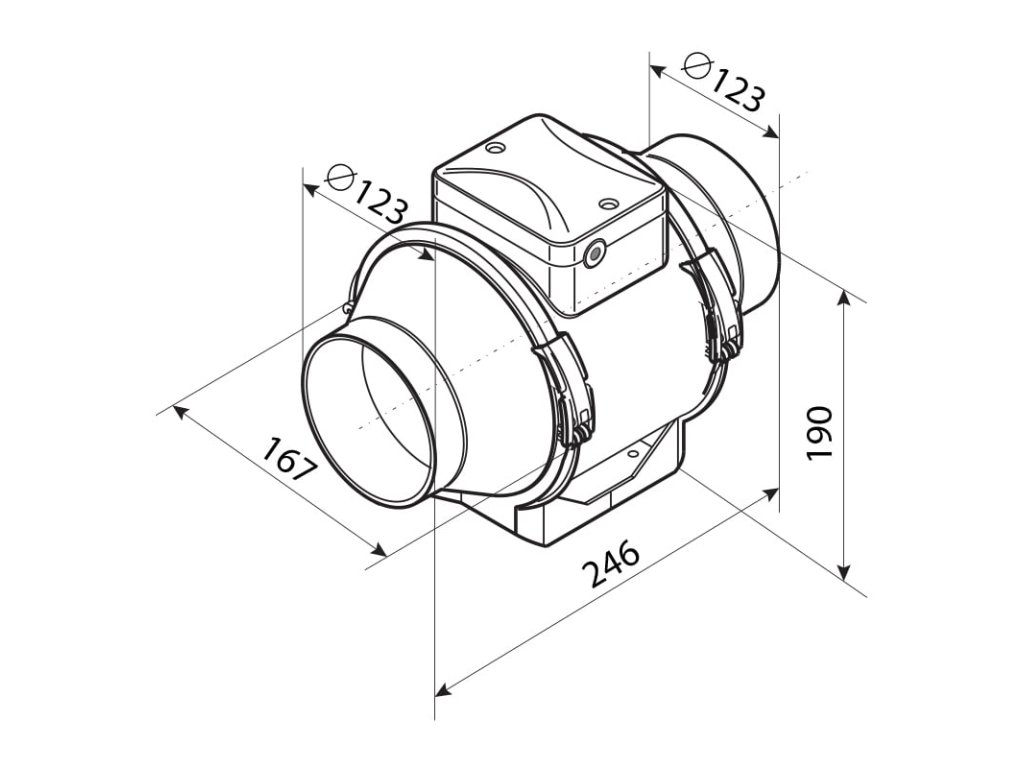

• Priemer: o123 mm


• Prietok vzduchu: 220 / 280 m3/h


• Napájanie: 230 V AC


• Výkon: 23 / 37 W


• Prúd: 0,18 / 0,27 A


• Otáčky: 1950 / 2455 otč./min


• Hlučnosť: 28 / 37 dBA


• Krytie: IP X4


• Farba: biela
