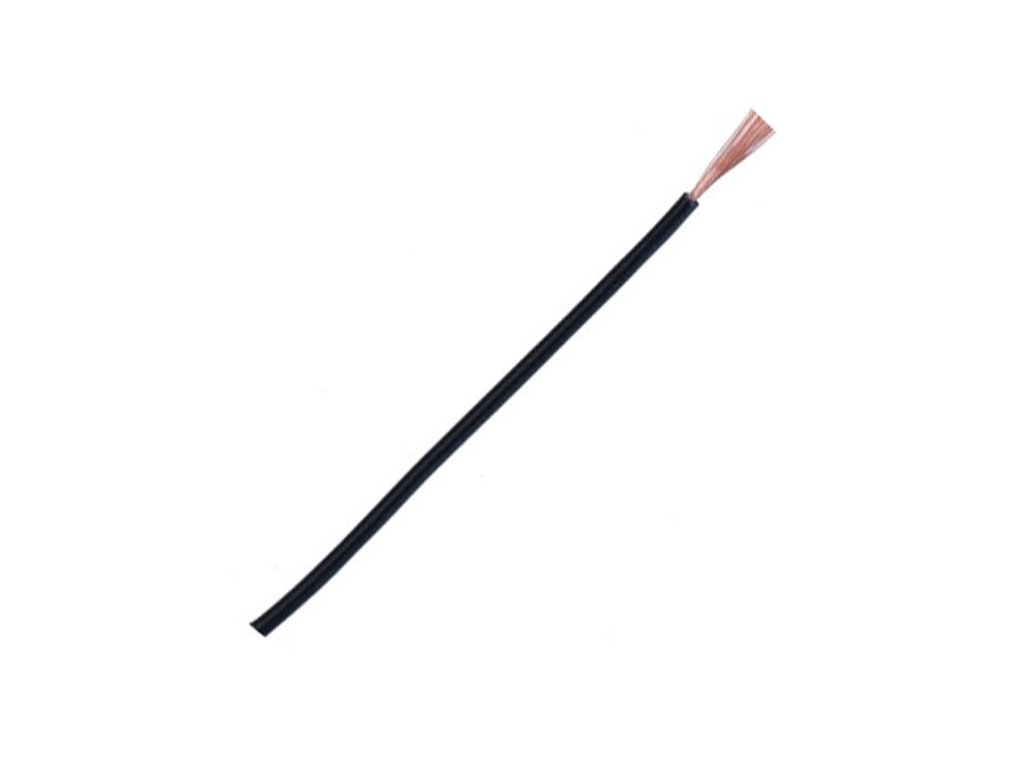

Ohybný jednožilový vodič H07V-K 1x4 mm2 (CYA), čierny – Metráž
Kód: H07V-K -CYA- 1X4 CIERNA
Podrobný popis
Expertný verdikt: Jednožilový inštalačný vodič H07V-K (CYA) s prierezom 4 mm² je ideálnym riešením pre silové fázové prepojenia stredného výkonu. Zatiaľ čo 2,5 mm² používame na bežné 16 A zásuvky, prierez 4 mm² sa využíva všade tam, kde je potrebné bezpečne preniesť prúdy pre okruhy istené na 20 A až 25 A (napríklad prívody k elektrickým varným doskám, menším prietokovým ohrievačom alebo k podružným bytovým rozvodniciam). Čierna farba izolácie vodič normatívne definuje ako fázový vodič (L). Vďaka jemne lanovanému medenému jadru (trieda 5) ponúka tento vodič vynikajúcu flexibilitu, čím elektrikárom zásadne uľahčuje ohýbanie a elegantné uloženie pod krytmi rozvádzača.
Kľúčové vlastnosti
- ✔ Čierne farebné značenie: Slúži na štandardnú identifikáciu fázového (pracovného) vodiča v sieťach v súlade s normami STN.
- ✔ Vysoká ohybnosť lanka: Jemne spletené medené jadro poskytuje špičkovú flexibilitu pre ostré ohyby v malých rozvádzačoch.
- ✔ Optimalizované pre 20 - 25 A: Prierez 4 mm² bezpečne zvládne stredne silné prúdy bez nadmerného zahrievania izolácie.
- ✔ Izolácia z PVC: Hladký plastový povrch pre ľahké vťahovanie do inštalačných rúrok s certifikáciou na napätie 450/750 V.
Použitie v elektrotechnickej praxi
- Fázové prepojovanie 20 A a 25 A ističov, prúdových chráničov a svorkovníc vo vnútri bytových aj priemyselných rozvádzačov.
- Chránené ukladanie do elektroinštalačných trubiek (napr. husie krky) a líšt pre prívody k výkonným spotrebičom (varné dosky).
- Vnútorné silové zapájanie prístrojov a priemyselných zariadení vyžadujúcich ohybnosť prívodu z dôvodu vibrácií alebo stiesneného priestoru.
★ Rýchly výber / Na čo si dať pozor
- Nutnosť použitia dutiniek: Lankové (mäkké) jadro nie je možné inštalovať do bežných skrutkových svoriek napriamo. Je absolútne nutné použiť nalisované káblové dutinky pre prierez 4 mm² (výnimkou sú špeciálne bezskrutkové svorky určené pre lanká).
- Len pre chránené uloženie: Tento jednožilový vodič má len základnú vrstvu izolácie. Nesmie byť voľne uložený v zemi, v exteriéri a nesmie byť ani priamo zaomietaný do muriva. Vyžaduje mechanickú ochranu (trubka/lišta).
- Dodržanie farieb: Čierny vodič má z bezpečnostného hľadiska funkciu fázy (L). Je zakázané používať ho ako neutrálny vodič (N) alebo ochranné uzemnenie (PE).
Najčastejšie inštalačné chyby
- ✘ Zapájanie laniek bez zalisovania: Vloženie jemných medených vlasov priamo pod skrutku svorky spôsobí ich prerezanie. Vodič stratí svoj plný prierez, v mieste spoja vznikne vysoký prechodový odpor a pri väčšom prúde hrozí jeho roztavenie či požiar.
- ✘ Aplikácia ako pevná vonkajšia inštalácia: Vodič radu H07V-K je konštruovaný pre vnútorné zariadenia. Samostatná PVC izolácia časom degraduje vplyvom slnečného UV žiarenia.
Ako správne objednať a dimenzovať vodič
- Odmerajte si potrebnú dĺžku pre vaše fázové prepoje v rozvádzači a pripočítajte aspoň 10 % rezervu na ohyby a odizolovanie koncov.
- Pridajte si do nákupného košíka adekvátne elektrotechnické lisovacie dutinky (prierez 4 mm²).
- Zadajte do objednávky celkový počet bežných metrov. Vodič vám z veľkého balenia odstrihneme v jednom súvislom kuse.
Výhody v praxi
- ✔ Skvelá manipulácia: Prierez 4 mm² vo variante plného drôtu (CY) je už pomerne tvrdý na detailné tvarovanie. Toto ohybné lanko (CYA) šetrí pri zapájaní rozvádzača ruky aj čas.
- ✔ Čisté odizolovanie: PVC zmes obalu sa za pomoci vhodných odblankovacích klieští veľmi ľahko a rýchlo sťahuje, pričom nehrozí poškodenie jemného medeného jadra.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi prierezom 2,5 mm² a 4 mm² v rozvádzači?
Prierez 2,5 mm² je štandardom pre bežné zásuvkové okruhy istené 16 A ističom. Prierez 4 mm² sa používa pre výkonnejšie okruhy, kde je potrebné istenie na 20 A alebo 25 A. Typicky ide o prepojenie prívodu pre varné dosky, silné elektrické ohrievače, alebo pre prepojenie menších podružných rozvodníc v rámci budovy.
Aký je rozdiel medzi vodičmi H07V-K (CYA) a H07V-U (CY)?
Rozdiel je v samotnom medenom jadre. Vodič H07V-K (staré označenie CYA) má jadro z mnohých jemných drôtikov (lanko), vďaka čomu je vysoko flexibilný a pri montáži sa ľahko ohýba. Vodič H07V-U (staré označenie CY) má jadro tvorené jedným plným medeným drôtom, ktorý je od prierezu 4 mm² už pomerne tuhý a ťažšie sa s ním v malom priestore manipuluje.
Čo znamená staré označenie "CYA"?
"CYA" je staré československé značenie inštalačných vodičov. Písmeno "C" znamenalo medené jadro, "Y" plastovú PVC izoláciu a "A" indikovalo, že ide o lanko (ohybný vodič). Dnes je oficiálne v platnosti harmonizované európske označenie "H07V-K", ale elektrikári stále bežne nakupujú tento tovar pod zaužívaným názvom "CYA" alebo "siják".
Musím na konce tohto vodiča dávať lisovacie dutinky?
Áno, z bezpečnostného a normatívneho hľadiska je to pre skrutkové svorky povinné. Ak by ste lankové jadro odizolovali a priamo utiahli skrutkou, jemné vlákna by sa odrezali a rozdrvili. Vznikol by slabý spoj s rizikom prechodového odporu, ktorý by pri záťaži 25 A mohol vzbĺknuť. Dutinka lanká zlúči do pevného mechanického celku.
Je tento vodič vhodný na prepojenie do zeme alebo von do steny?
Nie. Jednožilové inštalačné vodiče so základnou vrstvou izolácie sa nesmú voľne ťahať do zeme, ani sa nesmú priamo omietať do mokrého muriva. Sú určené na vnútorné prepojenia v chránených priestoroch (rozvádzače, prístroje) alebo sa musia inštalovať do ochranných elektroinštalačných trubiek pevných v stene.
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.052 kg |
