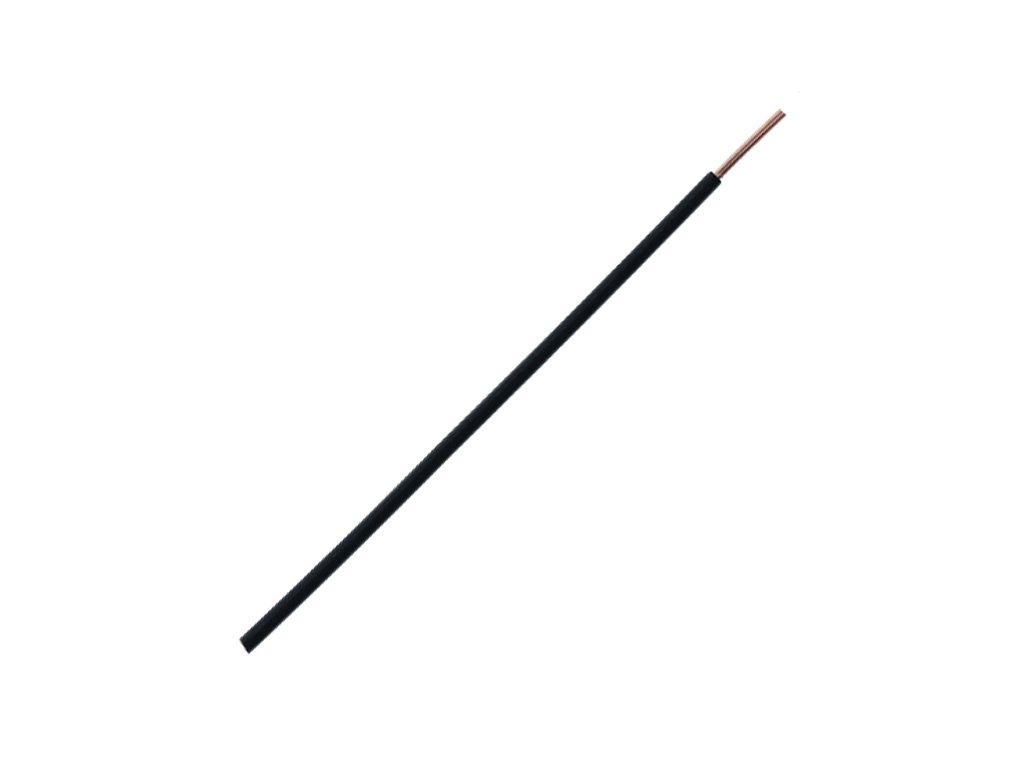

Pevný jednožilový vodič H07V-U 1x2,5 mm2 (CY), čierny – Metráž
Kód: H07V-U -CY- 1X2-5 CIERNA
Podrobný popis
Expertný verdikt: Pevný inštalačný vodič H07V-U (CY) s prierezom 2,5 mm² je najpoužívanejším štandardom pre precízne fázové "zdrôtovanie" v rozvádzačoch. Kým prierez 1,5 mm² používame na svetelné okruhy, tento 2,5 mm² vodič sa dimenzuje pre všetky obvody s bežnou záťažou 16 A (ako sú zásuvkové okruhy, práčky, umývačky). Čierna farba izolácie ho normatívne definuje ako fázový vodič (L). Vodič s plným medeným jadrom si po ohnutí zachováva absolútnu tvarovú stálosť, vďaka čomu dokážete pod krytom rozvodnice vytvoriť dokonale úhľadné trasy a pravé uhly bez "plávajúcich" káblov. Obrovskou montážnou výhodou drôtového jadra je fakt, že pri inštalácii do bežných skrutkových svoriek ističov nepotrebujete lisovacie dutinky.
Kľúčové vlastnosti
- ✔ Čierne farebné značenie: Slúži na normovanú identifikáciu fázového (pracovného) vodiča L1, L2 alebo L3.
- ✔ Plné (tvrdé) jadro: Vodič drží presne ten tvar, do ktorého ho ohnete, čo zaručuje maximálnu estetiku a stabilitu pri pevných inštaláciách.
- ✔ Práca bez dutiniek: Jeden masívny kus medi znesie uťahovaciu silu svorkovnice napriamo bez nutnosti zalisovávania ukončení.
- ✔ Izolácia z PVC: Bezpečný a mechanicky odolný povrch s certifikáciou na menovité napätie 450/750 V.
Použitie v elektrotechnickej praxi
- Fázové prepojovanie 16 A ističov, stýkačov a prístrojov vo vnútri pevných bytových, domových a priemyselných rozvádzačov.
- Ukladanie do elektroinštalačných trubiek pod omietkou (chráničiek) pri pevných zásuvkových a silových rozvodoch.
- Tvorba prepojení do pevných inštalačných škatúľ a hlbokých zásuviek, kde sa vyžaduje 16 A zaťažiteľnosť.
★ Rýchly výber / Na čo si dať pozor
- Nevhodné pre pohyblivé prívody: Tento vodič má plné jadro, ktoré pri opakovanom a častom ohybe skrehne a praskne. Nikdy ho nepoužívajte na výrobu predlžovačiek, alebo na prívody prístrojov, s ktorými sa hýbe. Slúži výhradne na fixnú inštaláciu.
- Dodržanie farieb: Čierny vodič má z bezpečnostného hľadiska funkciu fázy (L). Je zakázané používať ho ako neutrálny vodič (N) alebo ochranné uzemnenie (PE).
- Ochrana kábla: Jednožilový vodič H07V-U disponuje len základnou vrstvou izolácie. Nesmie byť voľne omietnutý do steny bez chráničky, ani zakopaný priamo do zeme.
Najčastejšie inštalačné chyby
- ✘ Ohýbanie s extrémne malým polomerom: Ak plný medený drôt ohnete do príliš ostrého lomu (pomocou dvoch klieští natvrdo), narušíte štruktúru medi. V mieste lomu sa zvýši prechodový odpor, čo pri 16 A záťaži môže viesť k roztaveniu izolácie.
- ✘ Použitie vo vibrujúcich strojoch: Ak drôtový vodič inštalujete priamo do zariadenia, ktoré pri prevádzke silno vibruje (napríklad kompresor), tvrdý drôt sa časom uklepe a zlomí. Do vibrujúcich zariadení patrí lankový vodič (CYA).
Ako správne objednať a dimenzovať vodič
- Odmerajte si potrebnú dĺžku pre vaše pevné fázové prepoje. Odporúčame pripočítať 10 % rezervu na tvarovanie (vytváranie "sľučiek" pre lepšiu prehľadnosť v rozvádzači).
- Pri práci s týmto vodičom nepotrebujete dokupovať káblové dutinky. Pripája sa priamo pod svorky ističov.
- Zadajte do objednávky celkový počet bežných metrov. Vodič vám z cievky odstrihneme v jednom súvislom kuse.
Výhody v praxi
- ✔ Šetrí peniaze a čas: Keďže nemusíte na konce kupovať a kliešťami nalisovávať žiadne dutinky, príprava jedného spoja trvá o polovicu kratšie v porovnaní s ohybným lankom.
- ✔ Dokonalý vizuál: Pre pedantných elektrikárov, ktorí si potrpia na prehľadnú, kolmú a dokonale rovno zoradenú kabeláž v rozvádzači, je pevný drôt jednoznačnou voľbou.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi prierezom 1,5 mm² a 2,5 mm² v rozvádzači?
Prierez 1,5 mm² sa používa predovšetkým na fázové prepojenia svetelných okruhov istených na 10 A. Prierez 2,5 mm² je hrubší a používa sa na prepájanie zásuvkových okruhov a výkonnejších spotrebičov, ktoré sú istené štandardným 16 A ističom.
Aký je rozdiel medzi vodičmi H07V-U (CY) a H07V-K (CYA)?
Zásadný rozdiel je v konštrukcii jadra. Tento vodič H07V-U (CY) je tvorený jedným masívnym pevným drôtom. Je tvrdší a výborne drží tvar, no pri opakovanom ohýbaní sa môže zlomiť. Nevyžaduje použitie dutiniek. Vodič H07V-K (CYA) je ohybné lanko tvorené z množstva tenkých drôtikov. Je veľmi poddajný, no pod skrutku si vyžaduje nalisovanie káblových dutiniek.
Môžem tento vodič s plným jadrom použiť ako pohyblivý prívod?
Rozhodne nie. Vodiče s plným jadrom (drôt) sú konštruované výhradne pre pevné, nepohyblivé inštalácie. Ak by ste tento vodič použili napríklad ako prívodnú šnúru k ručnému spotrebiču, neustálym ohýbaním by medené jadro čoskoro skrehlo, prasklo a spôsobilo by skrat alebo prerušenie obvodu.
Potrebujem na konce tohto vodiča dávať lisovacie dutinky?
Nie. Obrovskou výhodou plného jadra je fakt, že po odstránení izolácie môžete odhalený medený drôt vložiť priamo pod skrutkovú svorku ističa alebo do bezskrutkovej WAGO svorky. Uťahovacia sila skrutky pevný drôt nepoškodí tak, ako by to urobila pri ohybnom lanku.
Je tento vodič vhodný na prepojenie do zeme alebo von do steny?
Nie, jednožilové vodiče so základnou PVC izoláciou sa nesmú voľne ukladať do zeme a nesmú byť trvalo zaomietané priamo do malty v stene. Slúžia len na vnútorné prepojenia v chránených rozvádzačoch a prístrojoch, prípadne musia byť vedené chránené v pevných inštalačných trubkách (tzv. husích krkoch).
Dodatočné parametre
| Kategória: | Inštalačné vodiče CY (H07V-U) a CYA (H07V-K) |
|---|---|
| Hmotnosť: | 0.033 kg |
