Inštalačné vodiče CY (H07V-U) a CYA (H07V-K)

Inštalačné vodiče CY a CYA: Základ pre rozvádzače a rúrkové inštalácie

Inštalačné vodiče CY a CYA sú jednožilové vodiče s PVC izoláciou, určené pre pevné uloženie v suchom prostredí. Sú absolútnym základom pre prepojovanie modulárnych prístrojov v rozvádzačoch a pre vytváranie elektrických rozvodov v inštalačných rúrkach alebo lištách.

Kľúčový rozdiel: CY (drôt) vs. CYA (lanko)

Výber správneho typu jadra je zásadný pre správnu inštaláciu:

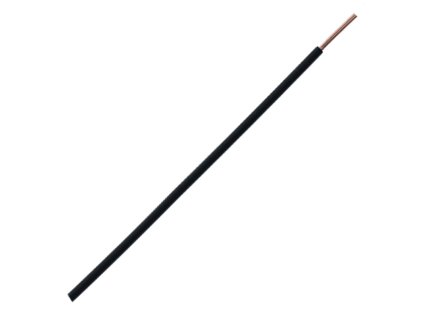

• CY (H07V-U): Pevné jadro (drôt)
  Tento vodič má pevné, jednožilové medené jadro. Vďaka tomu dobre drží tvar a ľahko sa pripája do svoriek určených pre pevné vodiče (napr. radové svorkovnice, prepojovacie lišty, WAGO svorky). Je ideálny pre prehľadné a pevné prepojovanie ističov a chráničov v rozvádzačoch.

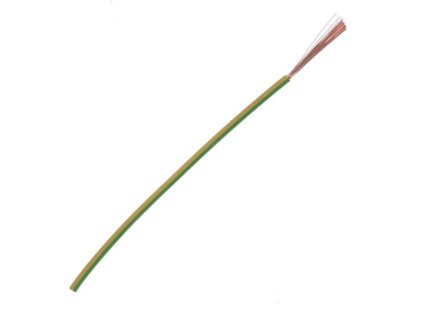

• CYA (H07V-K): Lankové jadro
  Tento vodič má jadro zložené z mnohých tenkých drôtikov, vďaka čomu je výrazne ohybnejší. Používa sa v stiesnených priestoroch, pri prechodoch cez dvere rozvádzača alebo tam, kde sa očakávajú vibrácie.
  DÔLEŽITÉ: Pri pripájaní lankových vodičov CYA do skrutkových svoriek je nevyhnutné použiť lisovacie dutinky, aby sa zabezpečil spoľahlivý a bezpečný spoj.

Farebné značenie podľa normy

Ponúkame všetky štandardné farby podľa STN pre jednoduchú identifikáciu obvodov:

• Fázové vodiče (L): Čierna, Hnedá, Šedá
• Neutrálny vodič (N): Modrá
• Ochranný vodič (PE): Zeleno-žltá

Výber prierezu (mm²)

Prierez vodiča sa volí podľa prúdového zaťaženia (istíča) a spôsobu uloženia podľa platných noriem. Pre bežné prepojovanie v rozvádzačoch sa používajú prierezy 1.5 mm², 2.5 mm², 4 mm², 6 mm² alebo 10 mm² a viac pre hlavné prívody.
