Podrobný popis
STN EN 61439-3 PREDZAPOJENÉ VODIČE IP54 / IK08
Expertný verdikt Elmit

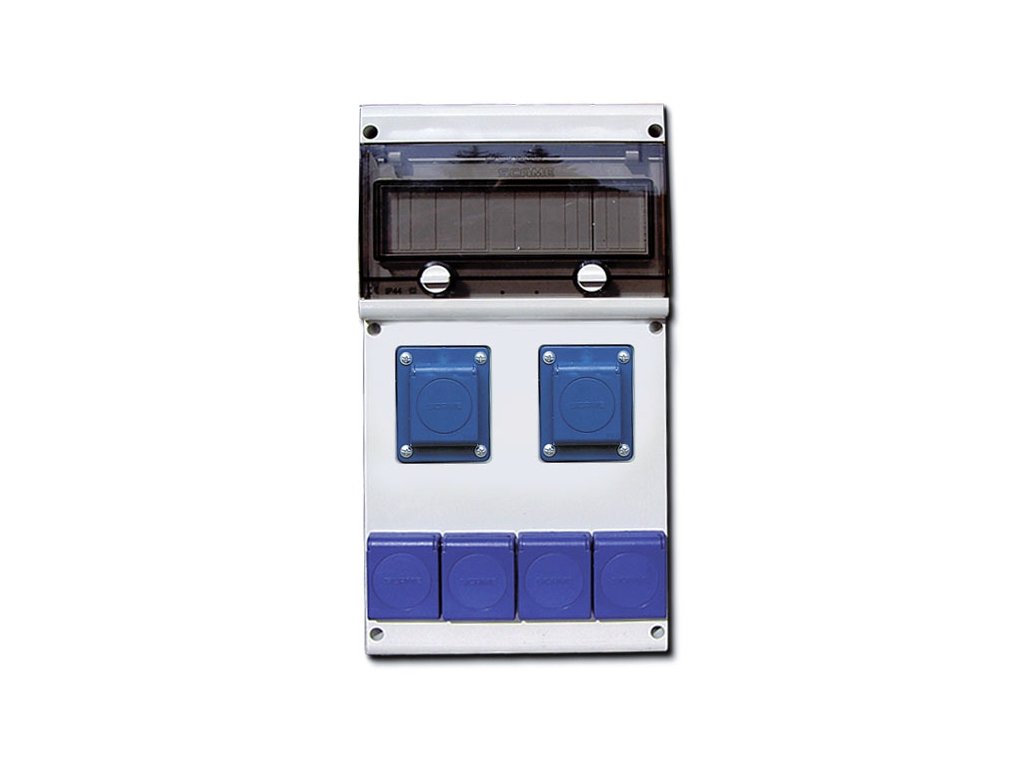

Maximálnu flexibilitu pri návrhu lokálneho istenia ponúka model Scame 632.22WW, ktorý je určený pre profesionálov hľadajúcich robustný a praktický základ pre rozvod energie. Táto verzia disponuje montážnym oknom pre 11 DIN modulov a šiestimi predzapojenými zásuvkami, ktorých vodiče sú vyvedené priamo k priestoru pre prístroje. Vďaka monolitickému korpusu z UV stabilného termoplastu s mechanickou odolnosťou IK08 je táto zásuvková rozvodnica vhodná do náročného prostredia garáží a dielní, kde sa vyžaduje spoľahlivá ochrana pred prachom a striekajúcou vodou.
V praxi: Využitím predzapojených vodičov eliminujete potrebu dodatočného prepájania kontaktov zásuviek, čím výrazne skracujete čas strávený inštaláciou istiacich prvkov v rozvádzači.
Hlavné prednosti produktu
- ✓ Predmontovaná kabeláž: zásuvky majú osadené vodiče s voľnými koncami pre okamžité zapojenie do svoriek ističov.
- ✓ Kapacita 11 DIN modulov: dostatočný priestor na osadenie prúdového chrániča a potrebných ističov pre všetky okruhy.
- ✓ Odolnosť IK08: zosilnený termoplastový korpus chráni vnútorné prístroje pred mechanickými nárazmi v priemyselnej prevádzke.
- ✓ Krytie IP54: spoľahlivo odoláva vniknutiu prachu a striekajúcej vode, čo je ideálne pre technické miestnosti a sklady.
- ✓ Trieda ochrany II: vyhotovenie s dvojitou izoláciou zvyšuje pasívnu bezpečnosť celej elektroinštalácie.
★ Na čo si dať pozor pri výbere?
- Zakončenie vodičov: pred pripojením do prístrojov odporúčame voľné konce vodičov opatriť lisovacími dutinkami pre stabilný elektrický spoj.
- Výber istenia: pri návrhu usporiadania prístrojov na DIN lište dbajte na dodržanie správneho poradia ističov a prúdového chrániča.
- Tesnosť prívodu: pre zachovanie deklarovaného krytia IP54 je nutné prívodný kábel do skrine zaviesť cez zodpovedajúcu káblovú vývodku.
Overenie kompatibility a vhodnosti
✘ Neobsahuje prístroje: Skriňa je dodávaná bez ističov; tieto komponenty si musíte vybrať a dokúpiť samostatne podľa vašej záťaže.
✓ Domový štandard: Osadených 6 zásuviek je určených pre klasické 230 V vidlice používané v SR.
✓ Montážna plocha: Skriňa série BLOCK 4 vyžaduje na stene priestor s rozmermi približne 212 x 415 mm.
Technické parametre
| Kód produktu (MPN) | 632.22WW |
| Počet zásuviek 230 V | 6 ks (typ French/Slovak) |
| Vnútorné prepojenie | Predmontované vodiče (voľné konce) |
| Kapacita DIN lišty | 11 modulov |
| Stupeň krytia IP | IP54 |
| Rázová odolnosť IK | IK08 |
| Trieda ochrany | II (dvojitá izolácia) |
| Materiál korpusu | UV stabilný termoplast |

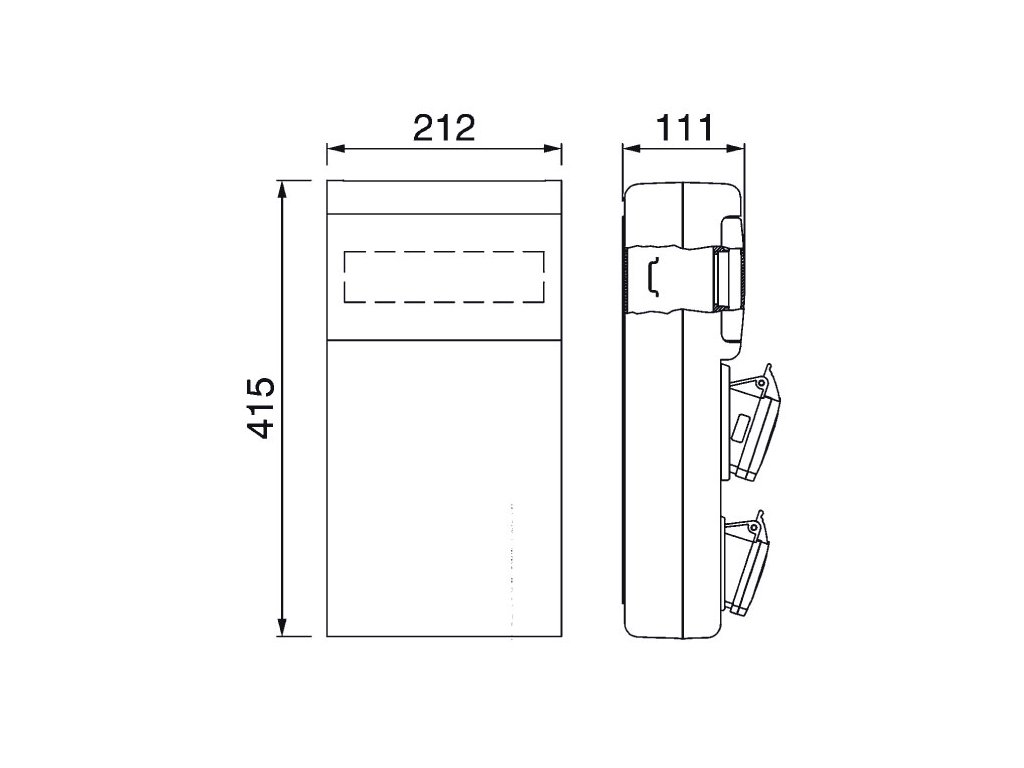

| Rozmery | 212 x 415 x 111 mm |
Časté otázky k rozvodnici BLOCK 632.22WW
Tip: Kliknutím na otázku nižšie si zobrazíte stručnú odbornú odpoveď k inštalácii a používaniu.
Čo znamená, že zásuvky sú predzapojené?
Znamená to, že každá zásuvka už má v svorkách namontované vodiče, ktoré sú vyvedené k DIN lište. Vy ich stačí už len pripojiť na výstupy ističov, čo šetrí prácu s káblovaním vnútri skrine.
Koľko ističov môžem do tejto skrine namontovať?
Montážne okno ponúka priestor pre 11 modulov na DIN lište, čo umožňuje osadiť napríklad jeden 4-pólový
prúdový chránič a šesť samostatných ističov pre každú zásuvku.
Je táto rozvodnica vhodná do garáže alebo na fasádu?
Áno, vďaka krytiu IP54 a UV stabilnému materiálu je ideálna do garáží, dielní aj pre exteriérové montáže pod čiastočným krytím pred priamym dažďom.
Musím k vodičom zo zásuviek použiť lisovacie dutinky?
Hoci sú vodiče predmontované, ich voľné konce sú z lankového vodiča, preto je nevyhnutné ich pred zapojením do skrutkových svoriek ističov ukončiť lisovacími dutinkami.
Obsahuje balenie aj prepojovaciu lištu pre prívod?
Nie, prepojovacie hrebene a istiace prístroje je potrebné dokúpiť zvlášť podľa zvolenej konfigurácie istenia.
Aké hrubé prívodné káble môžem do skrine zapojiť?
Konštrukcia skrine a DIN prístrojov bežne dovoľuje pripojenie prívodných vodičov s prierezom 2,5 mm2 až 10 mm2, v závislosti od celkového prúdu skupiny.
