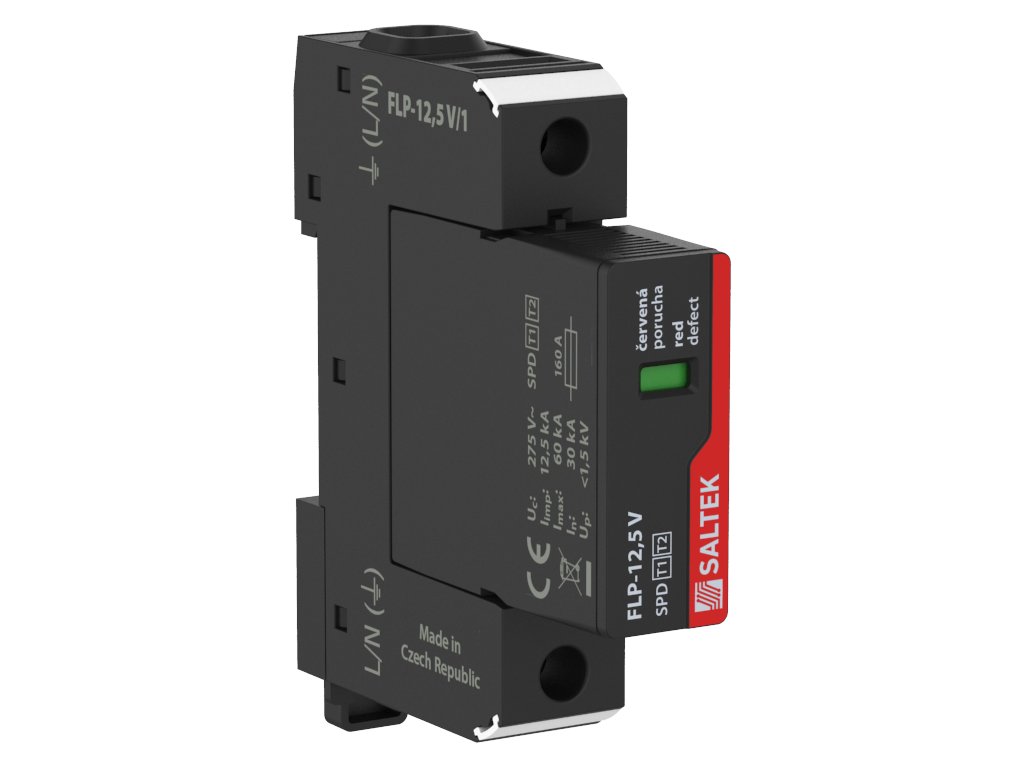

Zvodič bleskových prúdov a prepätia FLP-12,5 V/1 SPD T1, T2 - A03421

Podrobný popis

Vyberateľný modul, optická signalizácia poruchy.
Varistorový zvodič bleskových prúdov a prepätia.
Určený na inštaláciu do rozvodov NN pre budovy triedy rizika III a IV podľa STN EN 62305, na rozhraní zón LPZ 0–LPZ 1 a vyšších.
Pre ochranu proti účinkom čiastočných bleskových prúdov, indukovaného prepätia pri údere blesku a proti spínaciemu prepätiu.
Technické parametre:
Typ SPD T1, T2
Menovité napätie (Un) 230 V AC
Najvyššie trvalé prevádzkové napätie (Uc) 275,00 V AC / 350,00 V DC
Impulzný výbojový prúd (10/350 µs) (Iimp) 12,50 kA
Menovitý výbojový prúd (8/20 µs) (In) 30,00 kA
Maximálny výbojový prúd (8/20 µs) (Imax) 60,00 kA
Napäťová ochranná hladina pri 5 kA (Up) 0,90 kV
Napäťová ochranná hladina (Up) 1,50 kV
Menovitý skratový prúd (ISCCR) 50,0 kA
Maximálne predistenie 160 A gL/gG
Doba odozvy (ta) 25 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržný
Prierez pripojovaných vodičov pevný (min) 1,00 mm2
Prierez pripojovaných vodičov pevný (max) 35,00 mm2
Prierez pripojovaných vodičov lanový (min) 1,00 mm2
Prierez pripojovaných vodičov lanový (max) 25,00 mm2
Signalizácia poruchy L-N červené sfarbenie indikačného poľa
Stupeň krytia IP 20
Rozsah pracovných teplôt v prostredí (min) -40 °C
Rozsah pracovných teplôt v prostredí (max) +80 °C
Montáž lišta DIN 35 mm
Spĺňa požiadavky normy STN EN 61643-11:2013-08
Náhradný modul FLP-12,5 V/0
