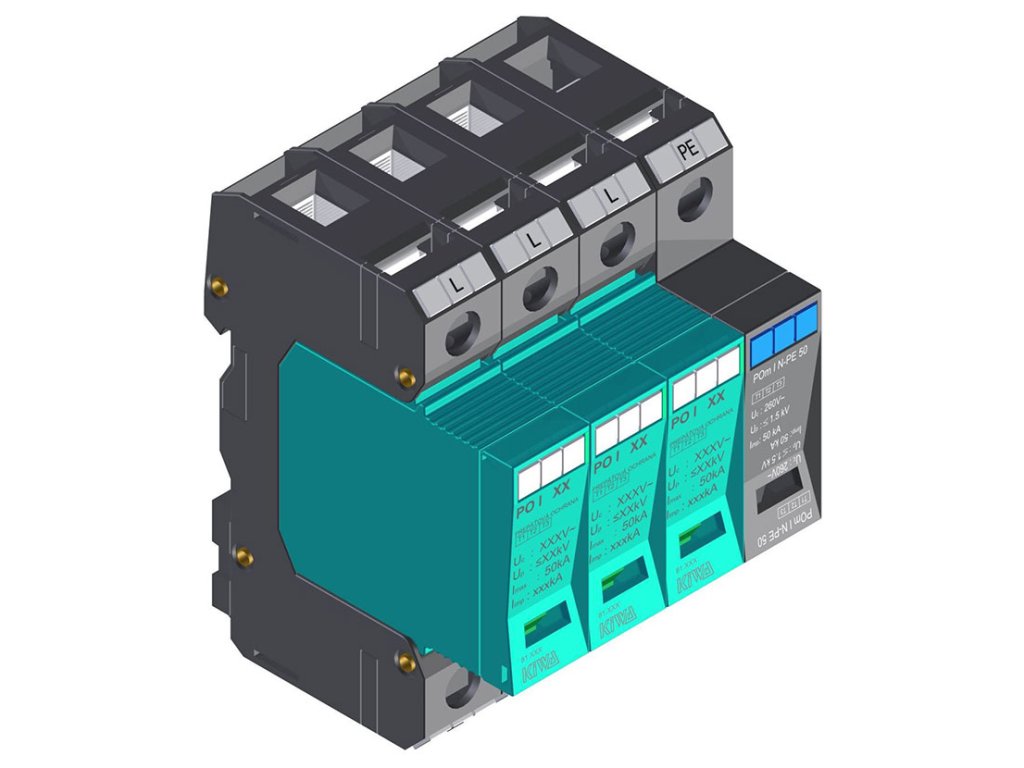

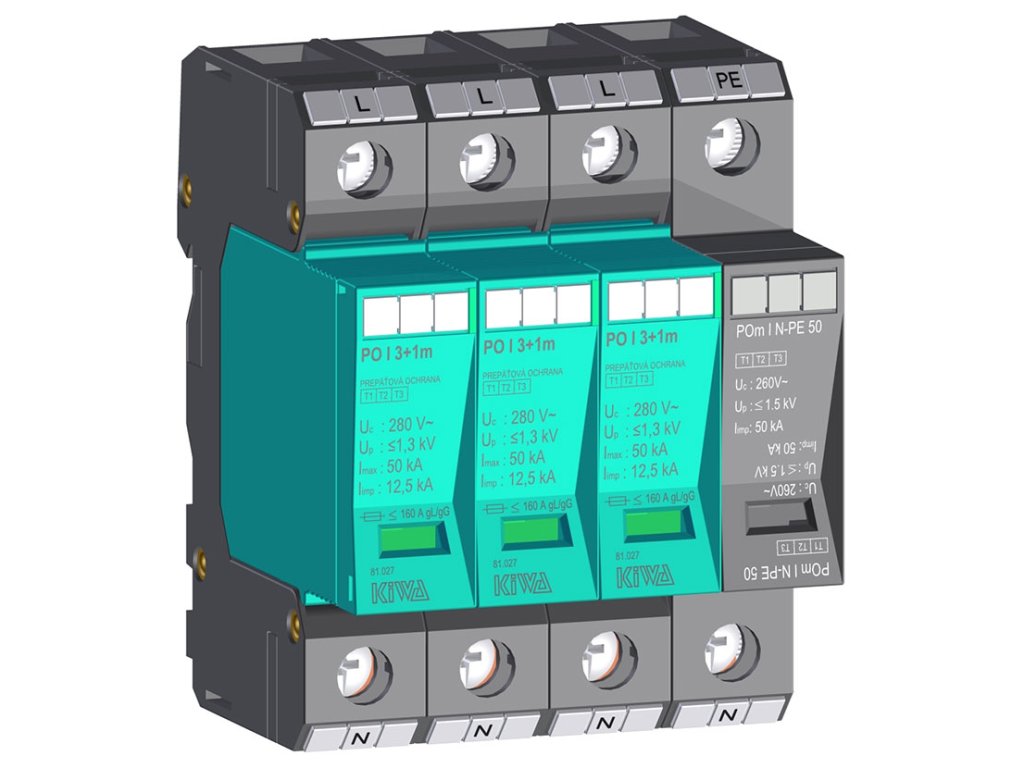

Zvodič prepätia KIWA PO I 3+1m 280V/12,5kA B+C+D (T1+T2+T3) - 81.027
Kód: 81.027
Podrobný popis
Rýchle zhrnutie: KIWA PO I 3+1m (81.027) je špeciálny kombinovaný zvodič prepätia B+C+D v zapojení 3+1. Na rozdiel od bežných 4-pólových zvodičov obsahuje sčítaciu bleskoistku medzi N a PE, vďaka čomu je ideálny (a často povinný) pre siete TT a moderné siete TN-S, kde eliminuje priesaky prúdu na ochranný vodič.
Rýchle parametre
- Trieda ochrany: Typ 1+2+3 (B+C+D) / T1+T2+T3
- Zapojenie: 3+1 (3x L-N Varistor + 1x N-PE Bleskoistka)
- Sieť: TT a TN-S (oddelené N a PE)
- Impulzný prúd (Iimp): 12,5 kA (10/350 µs) na pól
- Celkový výbojový prúd (Itotal): 50 kA
- Konštrukcia: Základňa + Vymeniteľné moduly
- Výrobca: KIWA (Slovensko)
Použitie
Zvodič PO I 3+1m je určený pre hlavné rozvádzače ako prvý stupeň ochrany. Jeho špecifické zapojenie "3+1" je kľúčové pre:
- Siete TT: Kde je povinné galvanické oddelenie N a PE vodiča (cez bleskoistku), čo bežný varistorový zvodič neumožňuje.
- Siete TN-S: Moderné inštalácie (5-vodičové), kde toto zapojenie zaisťuje nulový únikový prúd na ochranný vodič (PE) v kľudovom stave.
- Ochrana pred prúdovým chráničom: Zapojenie 3+1 sa odporúča inštalovať pred prúdový chránič (RCD), aby sa predišlo jeho neželanému vybavovaniu pri prepätí.
Vhodné rozvádzačové skrine pre inštaláciu nájdete v našej ponuke.
Rýchly výber / Na čo si dať pozor:
- ✔ Prečo 3+1? Toto zapojenie (tzv. "connection type 2" podľa noriem) je bezpečnejšie pre siete, kde môže kolísať napätie na N vodiči, a je nevyhnutné pre siete TT.
- ✔ Komplexná ochrana: Zlučuje stupne B (blesk), C (prepätie) a D (jemná ochrana) do jedného prístroja.
- ✔ Slovenský výrobok: KIWA vyrába prepäťové ochrany priamo na Slovensku, čo garantuje kvalitu a servis.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký je rozdiel medzi 81.027 (3+1) a 81.004 (4P)?
Model 81.027 (3+1) má medzi N a PE vodičom výkonnú bleskoistku, čo zaisťuje galvanické oddelenie. Je to nutné pre siete TT. Model 81.004 (4P) má všade varistory a je určený skôr pre siete TN-S, kde sú N a PE spojené na vstupe.
Je modul "m" (N-PE) vymeniteľný?
Väčšina modulov KIWA PO I je vymeniteľná. V prípade modelu 3+1m sú fázové moduly varistorové a N-PE modul je bleskoistkový (monoblok). Pri poruche sa mení konkrétny poškodený modul.
Potrebujem pred zvodič poistky?
Čo znamená signalizácia?
Zelená farba v okienku znamená, že ochrana je funkčná. Červená farba signalizuje, že modul bol poškodený prepätím a je nutné ho vymeniť.
Obsahuje tento model diaľkovú signalizáciu?
Nie, model s objednávacím číslom 81.027 má len optickú signalizáciu. Verzia s diaľkovým kontaktom má číslo 81.028 (označenie R).
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Zvodiče prepätia SPD (ochrana pred bleskom) |
|---|---|
| Hmotnosť: | 0.55 kg |
| EAN: | 8586006771431 |
| Výrobca: | KIWA |
