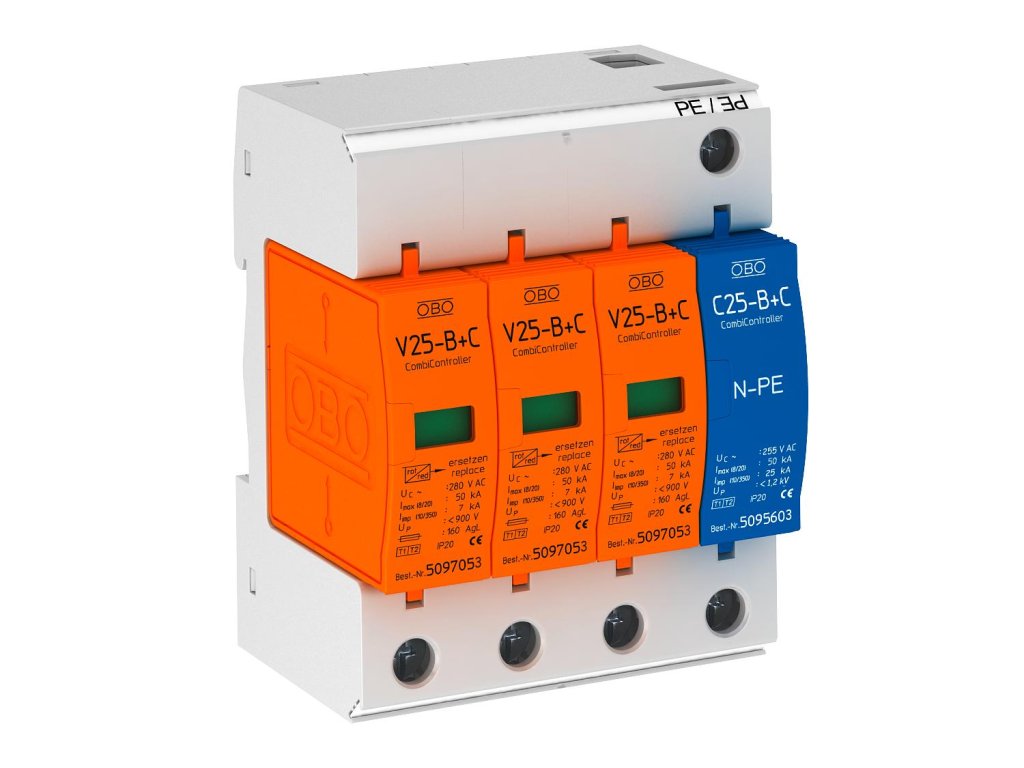

Kombinovaný zvodič OBO Bettermann V25-B+C 3+NPE (5094463) - Typ 1+2
Kód: 5094463
Podrobný popis
Rýchle zhrnutie: Profesionálny kombinovaný zvodič prepätia typ V25-B+C 3+NPE od OBO Bettermann. Ide o hotovú sadu v zapojení "3+1", ktorá je nevyhnutná pre moderné 5-vodičové siete (TN-S) a siete TT. Chráni objekt pred priamym úderom blesku aj spínacím prepätím. Obsahuje 3 výkonné varistory pre fázy a jedno špeciálne iskrisko (NPE) pre nulový vodič.
Rýchle parametre
- Výrobca: OBO Bettermann (Séria V25)
- Kód produktu: 5094463
- Sieť: TN-S / TT (5 vodičov: L1, L2, L3, N, PE)
- Ochrana: Typ 1 + Typ 2 (B+C)
- Zloženie: 3x varistor V25 + 1x iskrisko C25
- Impulzný prúd (10/350): 7 kA na pól / 25 kA celkovo
- Signalizácia: Optická na každom module
Prečo zapojenie 3+1 (3+NPE)?
Toto zapojenie je špecificky určené pre siete, kde sú vodiče N (nulák) a PE (zem) vedené samostatne:
- Siete TT: Časté v niektorých regiónoch. Tu je zapojenie 3+1 povinné, pretože zabraňuje prieniku nebezpečného napätia na kostru spotrebičov pri poruche zvodiča.
- Siete TN-S: Moderné inštalácie v nových domoch (5-žilový prívod). Zapojenie cez NPE iskrisko je bezpečnejšie a eliminuje zvodové prúdy voči zemi.
- Hlavný rozvádzač: Inštaluje sa na vstup káblov do budovy (zóna LPZ 0-1).
Hlavné výhody OBO V25 3+NPE:
- ✔ Iskrisko C25: Modul medzi N a PE nie je obyčajný varistor, ale výkonné iskrisko. To zaisťuje galvanické oddelenie N od PE v kľudovom stave (žiadne "plazivé" prúdy).
- ✔ Kombinovaná ochrana: Zastane funkciu "hrubej" (B) aj "strednej" (C) ochrany v jednom prístroji. Ušetríte miesto v rozvádzači.
- ✔ Servisovateľnosť: Všetky 4 moduly sú výmenné. Pri poruche jedného (červená kontrolka) vymeníte len ten konkrétny kus, nie celý prístroj.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť v sieti TN-C (4 vodiče)?
Nie. Pre staršie siete TN-C (kde je spoločný vodič PEN) potrebujete 3-pólovú verziu (3x V25 bez NPE modulu). Zapojenie 3+NPE je určené pre siete s oddeleným N a PE vodičom.
Čo znamená modul C 25 v sade?
Modul C 25 je súčtové iskrisko. Zapája sa medzi svorkovnicu N a PE. Jeho úlohou je zviesť súčet všetkých bleskových prúdov z fáz do zeme, pričom v bežnom stave udržuje N a PE oddelené.
Ako spoznám, že je zvodič pokazený?
Každý z troch fázových modulov má optické okienko. Zelená = OK, Červená = modul je zničený a treba ho vymeniť. Modul iskriska (C 25) zvyčajne optickú signalizáciu nemá, kontroluje sa meraním pri revízii.
Obsah: → Rýchle parametre → Prečo zapojenie 3+1? → Výhody sady → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Zvodiče prepätia SPD (ochrana pred bleskom) |
|---|---|
| Hmotnosť: | 0.51 kg |
| EAN: | 4012195239864 |
| Druh produktu: | Zvodič prepätia |
| Výrobca: | Obo Bettermann |
