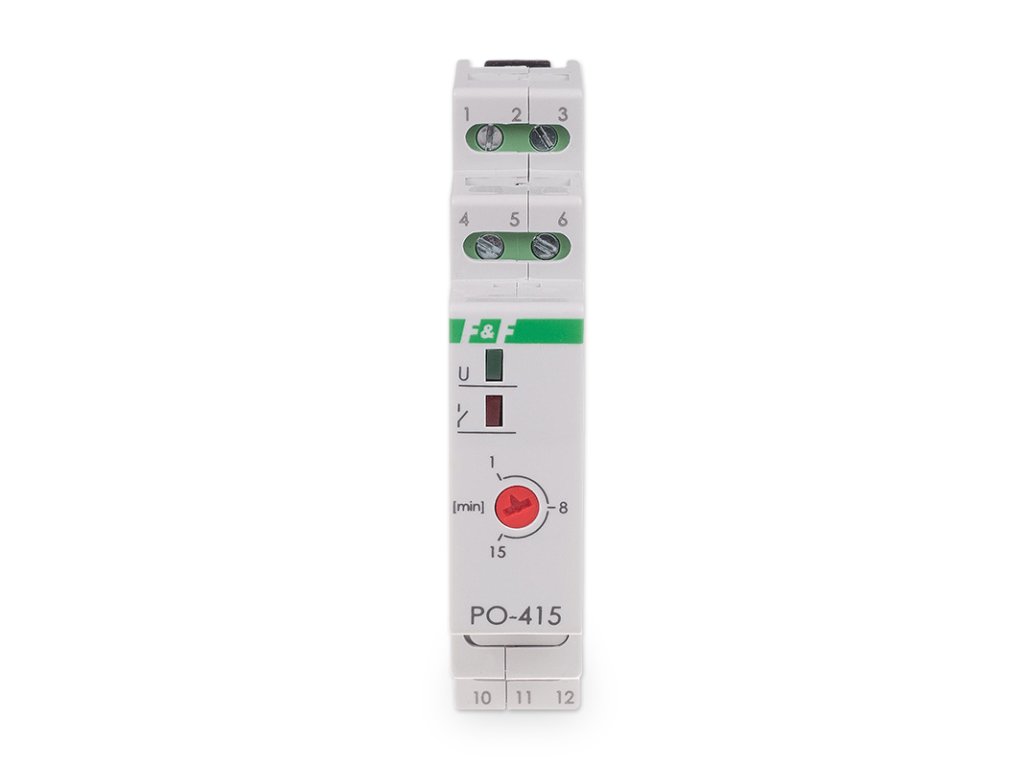

Dobehové (ventilátorové) časové relé, 230V, 10A, 1x NO/NC - PO-415/230

Podrobný popis

Dobehové časové relé PO-415/230 slúži na udržanie napájania pripojeného zariadenia na nastavený čas po vypnutí ovládacieho napätia. Príklad najbežnejšieho využitia je pri vetraní kúpeľní a toaliet pomocou ventilátora. Ventilátor sa spustí spolu s osvetlením a po vypnutí osvetlenia zostane v prevádzke na čas nastavený užívateľom.

Prevádzka

Relé je pod stálym napätím U. Po privedení riadiaceho napätia S sa zopne kontakt relé. V momente, keď sa riadiace napätie vypne, relé začne odpočítavať nastavený čas a po jeho uplynutí rozopne kontakt.

Vlastnosti

• Napájanie 230 V AC


• 1-krát oddelený prepínací (NO/NC) kontakt s prúdovým zaťažením 10 A


• Nastavenie času od 1 do 15 min


• Montáž na DIN lištu

Technická špecifikácia

• Napájanie: 195 - 253 V AC


• Max. zaťaženie kontaktov: 10 A


• Kontakt: 1 x prepínací (NO/NC)


• Oddelenie kontaktu: áno


• Montáž: na DIN lištu


• Príkon: 0,56 W


• Časový rozsah: 1 - 15 min


• Prevádzková teplota: -25 - 50 °C


• Pripojenie: skrutkové svorky 2,5 mm2


• Rozmer: 1 modul (18 mm)


• Krytie: IP 20
