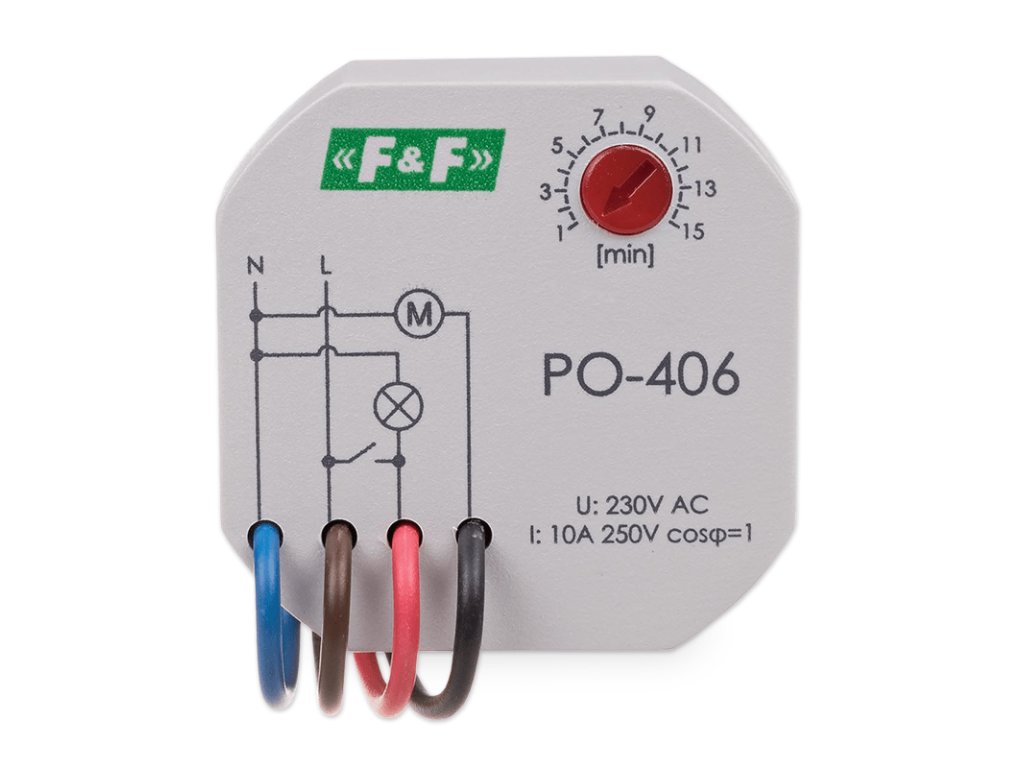

Dobehové (ventilátorové) časové relé, 230V, 10A, 1x NO - PO-406

Podrobný popis

Dobehové časové relé PO-406 slúži na udržanie napájania pripojeného zariadenia na nastavený čas po vypnutí ovládacieho napätia. Príklad najbežnejšieho využitia je pri vetraní kúpeľní a toaliet pomocou ventilátora. Ventilátor sa spustí spolu s osvetlením a po vypnutí osvetlenia zostane v prevádzke na čas nastavený užívateľom.

Prevádzka

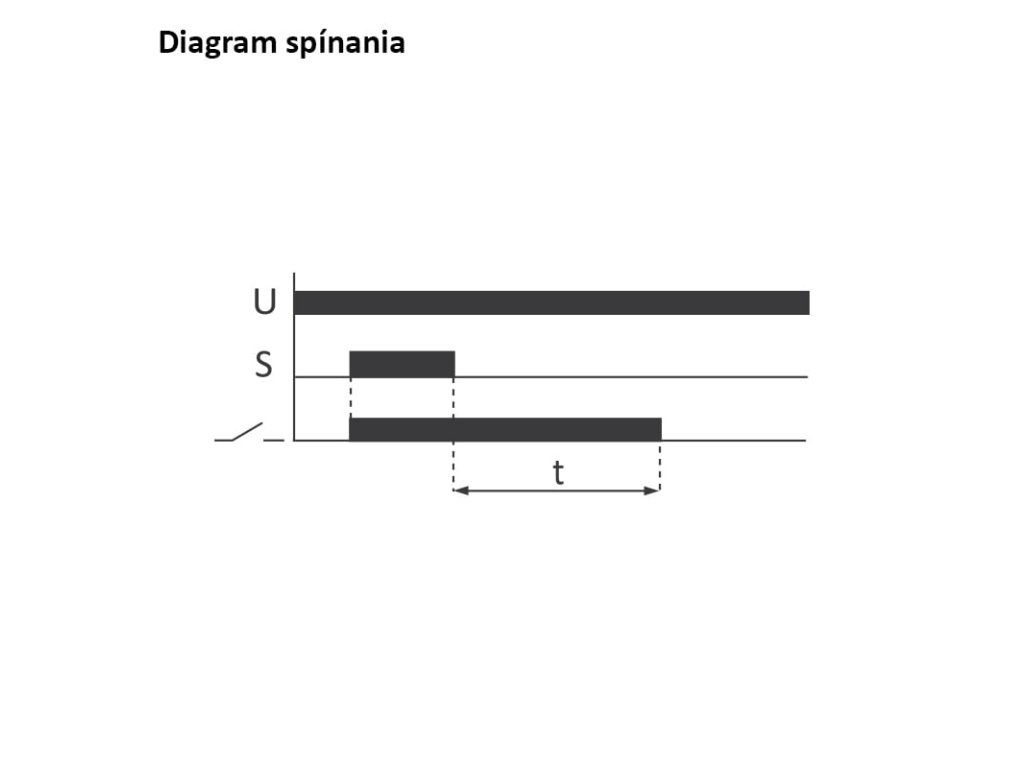

Relé je pod stálym napätím U. Po privedení riadiaceho napätia S sa zopne kontakt relé. V momente, keď sa riadiace napätie vypne, relé začne odpočítavať nastavený čas a po jeho uplynutí rozopne kontakt.

Vlastnosti

• Napájanie 230 V AC

• 1-krát neoddelený spínací (NO) kontakt s prúdovým zaťažením 10 A

• Nastavenie času od 1 do 15 min

• Montáž do prístrojovej krabice

Technická špecifikácia

• Napájanie: 195 - 253 V AC

• Max. zaťaženie kontaktov: 10 A

• Kontakt: 1 x spínací (NO)

• Oddelenie kontaktu: nie

• Montáž: do prístrojovej krabice

• Príkon: 0,56 W

• Časový rozsah: 1 - 15 min

• Prevádzková teplota: -25 - 50 °C

• Pripojenie: vodič 4 x 1 mm2, 10 cm

• Rozmer: o55 x 13 mm

• Krytie: IP 20
