Podrobný popis
Komplet s krabicou Krytie: IP55 Odolnosť: IK08 Radenie 6+6 / 1/0+1/0 Push-in svorky
Expertný verdikt Elmit

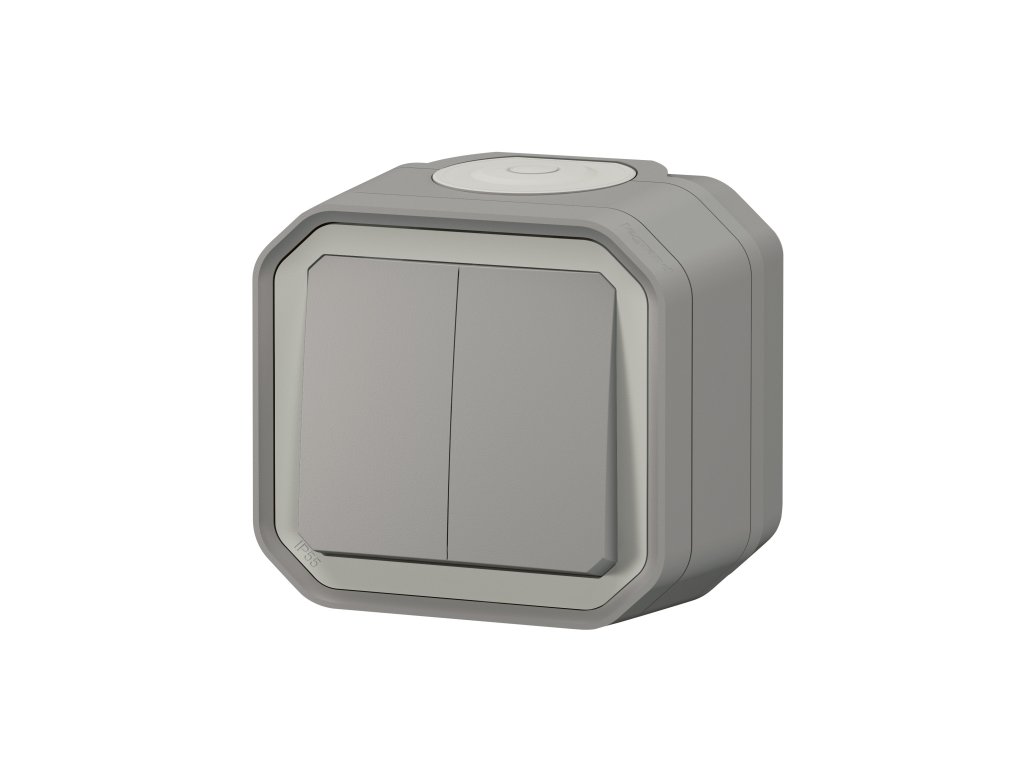

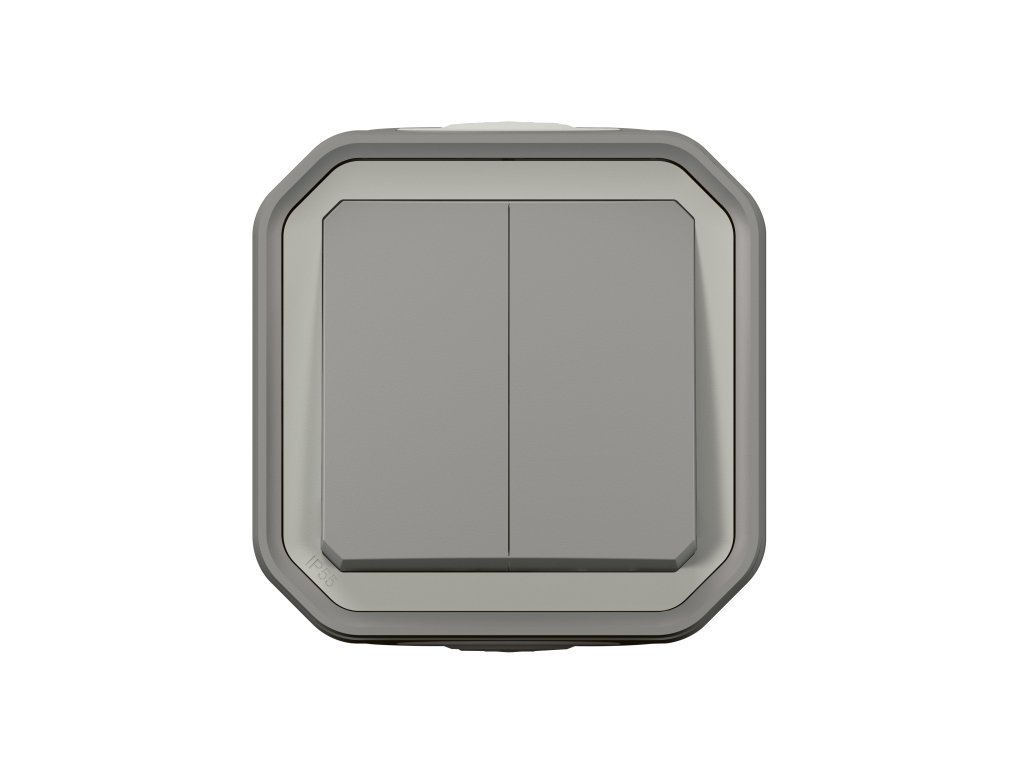

Kombinovaný prístroj Legrand Plexo 069715L je všestranný ovládací prvok, ktorý v jednom tele spája dve funkcie – slúži ako dvojitý striedavý prepínač alebo po vložení pružín ako dvojité tlačidlo. Na rozdiel od modulárnych prístrojov ide o kompletný výrobok, ktorý už obsahuje inštalačnú krabicu pre montáž priamo na omietku. Vďaka vysokému stupňu ochrany IP55 a odolnosti IK08 je tento prepínač navrhnutý pre bezpečnú prevádzku v garážach, dielňach a exteriéroch, kde bežné domové vypínače nepostačujú.
Hlavné vlastnosti a použitie
- ✓ Dvojitá funkcia: Možnosť ovládania dvoch okruhov ako striedavý prepínač (6+6) alebo impulzné spínanie (tlačidlo).
- ✓ Ochrana IP55: Prachotesná konštrukcia odolná proti striekajúcej vode, certifikovaná pre vlhké prevádzky a exteriér.
- ✓ Vysoká húževnatosť IK08: Prístroj znesie mechanické nárazy o sile až 5 Joulov, čo zaručuje bezpečnosť v dielňach.
- ✓ Bezskrutkové Push-in svorky: Moderný mechanizmus pre bleskové a bezpečné pripojenie vodičov bez použitia náradia.
- ✓ UV stabilný termoplast: Bezhalogénový materiál si zachováva svoju sivú farbu RAL 7046 a mechanické vlastnosti aj na slnku.
- ✓ Univerzálne membrány: Krabica je vybavená pružnými priechodkami pre tesné zavedenie káblov alebo rúrok priemeru 16-25 mm.
★ Na čo si dať pozor pri výbere?
Tento vypínač je ideálnym prvkom pre
elektroinštaláciu v garáži alebo technickej miestnosti, kde rozvody vediete po povrchu steny. Ak si nie ste istí rozdielom medzi striedavým prepínačom a tlačidlom, odporúčame náš odborný článok
prehľad radenia spínačov. Pre zachovanie krytia
IP55 dbajte na to, aby boli káble cez membránu krabice zavedené tesne. Význam tried ochrany vysvetľujeme v blogu o
stupňoch krytia IP.
Overenie kompatibility a vhodnosti
✘ Nevhodné pre: Zápustnú montáž pod omietku bez rozobratia a použitia špeciálneho podomietkového rámu Plexo.
✓ Typ inštalácie: Prístroj je kompletne dodávaný s krabicou pre montáž priamo na omietku (na povrch).
✓ Zapojenie: Určené pre vodiče s prierezom 1,5 mm2 až 2,5 mm2 (tuhé aj ohybné s dutinkou).
Technické parametre
| Typ prístroja | Dvojitý prepínač / tlačidlo |
| Radenie | 6+6 / 1/0+1/0 |
| Stupeň krytia IP | IP55 |
| Mechanická odolnosť | IK08 |
| Typ pripojenia | Push-in (bezkrutkové svorky) |
| Menovitý prúd | 10 A |
| Materiál | Termoplast (bezhalogénový) |
| Rozmery (Š x V x H) | 82 x 84,5 x 61 mm |
| Farba | Sivá (RAL 7046) |
| Záruka | 2 roky |
Časté otázky k prepínaču Legrand Plexo 069715L
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu a zapojeniu produktu.
Je tento dvojitý prepínač kompletný vrátane inštalačnej krabice?
Áno, model 069715L je kompletný výrobok pripravený na montáž na omietku, ktorý obsahuje mechanizmus vypínača aj zadnú inštalačnú krabicu.
Aký je rozdiel medzi prepínačom a tlačidlom pri tomto modeli?
Prepínač po stlačení zostáva v polohe, tlačidlo sa vďaka vnútornej pružinke vracia späť (impulzné spínanie). Tento modul umožňuje obe konfigurácie podľa potreby inštalácie.
Je vypínač Legrand Plexo vhodný na montáž v exteriéri?
Áno, vďaka vysokému krytiu IP55 a UV stabilite materiálu je vypínač plne certifikovaný pre vonkajšie použitie na fasády, terasy alebo do altánkov.
Ako funguje bezskrutkové pripojenie vodičov?
Vypínač využíva push-in svorky. Tuhý odizolovaný vodič stačí jednoducho zasunúť do otvoru, kde ho pružinový mechanizmus pevne zafixuje bez skrutkovania.
Môžem tento prístroj použiť v priemyselnej dielni?
Určite áno. S mechanickou odolnosťou IK08 je tento vypínač konštruovaný tak, aby vydržal nárazy náradím a hrubšie zaobchádzanie typické pre dielenské prostredie.
Je tento vypínač podsvietený pre orientáciu v tme?
Nie, tento konkrétny model 069715L je v prevedení bez orientačného alebo funkčného osvetlenia.
Z akého materiálu je vypínač vyrobený?
Je vyrobený z kvalitného bezhalogénového termoplastu, ktorý je vysoko odolný voči UV žiareniu, mechanickému poškodeniu a vplyvom počasia.
Aké sú presné vonkajšie rozmery celého prístroja?
Celková šírka krabice je 82 mm, výška 84,5 mm a celková hĺbka vrátane ovládacích páčok je 61 mm.
Aký prierez káblov môžem použiť do Push-in svoriek?
Push-in svorky sú certifikované pre medené vodiče (tuhé drôty aj lanká s dutinkami) s prierezom od 1,5 mm2 do 2,5 mm2.
Je materiál vypínača odolný voči slnečnému žiareniu?
Áno, použitý termoplast neobsahuje halogény a je UV stabilný, čo zaručuje, že plast nezkrehne a sivá farba RAL 7046 nevybledne ani na priamom slnku.
