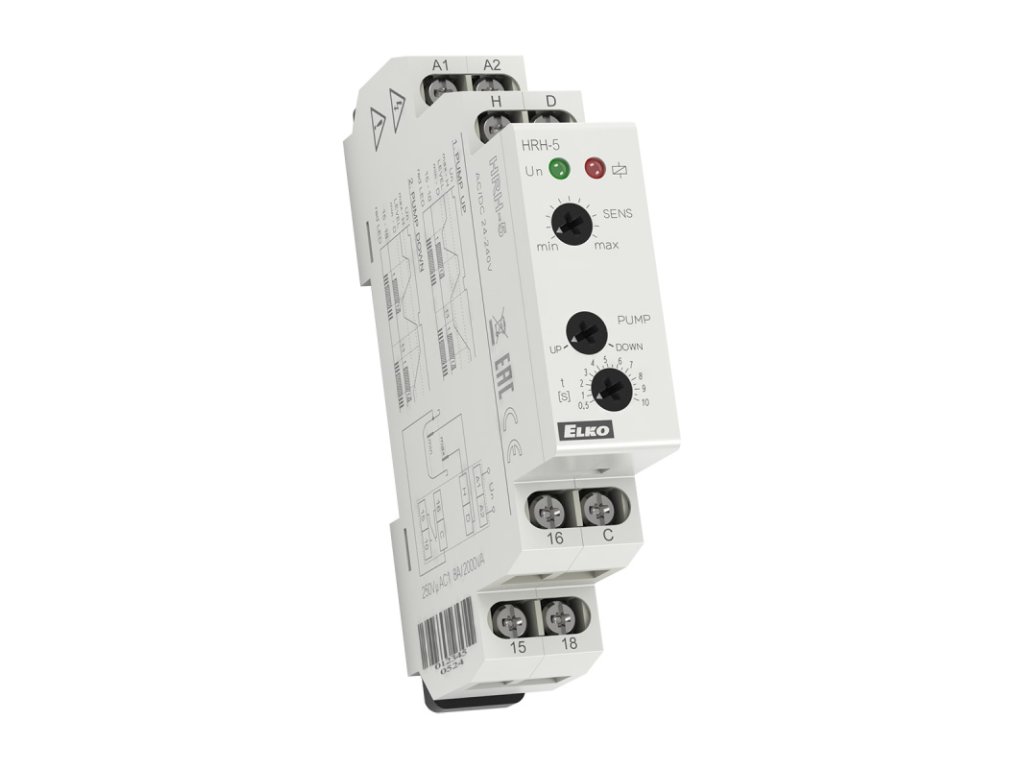

Hladinový spínač ELKO EP HRH-5/UNI - kontrola hladiny v nádrži, 8A, AC/DC 24-240V
Kód: HRH-5/UNI
Podrobný popis
Expertný verdikt: HRH-5/UNI je priemyslový štandard pre spoľahlivé riadenie čerpadiel. Jeho hlavnou výhodou je galvanické oddelenie napájania a nastaviteľná citlivosť (5 – 100 kØ), čo zabraňuje oxidácii sond vplyvom elektrolýzy. Ide o kľúčový prvok pre každú elektroinštaláciu rodinného domu so studňou alebo septikom, kde chráni čerpadlo pred kritickým behom na sucho.
Kľúčové vlastnosti
- ✔ Univerzálne napájanie: Rozsah AC/DC 24 – 240 V umožňuje inštaláciu do akýchkoľvek rozvodov bez nutnosti riešiť typ napätia.
- ✔ Dve funkcie v jednom: Možnosť voľby medzi dočerpávaním (PUMP UP) a odčerpávaním (PUMP DOWN) pomocou prepínača.
- ✔ Nastaviteľná citlivosť: Od 5 do 100 kØ pre spoľahlivú detekciu širokej škály vodivých kvapalín.
- ✔ Časové oneskorenie: Nastaviteľný trimr (0.5 – 10 s) na elimináciu nežiaducich zopnutí pri vlnení hladiny.
- ✔ Bezpečné meranie: Meracia frekvencia 10 Hz účinne bráni polarizácii kvapaliny a oxidácii sond.
Použitie v praxi
- Automatické riadenie čerpadiel v domácich studniach, vrtoch a jímkach.
- Ochrana ponorných čerpadiel proti behu na sucho sledovaním minimálnej hladiny.
- Kontrola pretečenia v septikoch, zberných nádržiach a retenčných nádržiach.
- Udržiavanie konštantnej hladiny v bazénoch, zásobníkoch a expanzných nádobách.
★ Rýchly výber / Na čo si dať pozor
- Sondy nie sú súčasťou balenia – odporúčame zvoliť nerezové modely SHR-2.
- V prípade kovovej nádrže je možné použiť jej plášť ako tretiu (spoločnú) sondu C.
- Tento prístroj nájdete v kategórii hladinové spínače a kontrolné relé.
Najčastejšie chyby pri výbere
- ✘ Nevhodná kvapalina: Prístroj nie je určený pre nevodivé kvapaliny (oleje, nafta, destilovaná voda).
- ✘ Prekročenie záťaže: Výstupné relé má 8 A. Pre silné motory čerpadiel je nutné zaradiť externý stýkač.
Kedy je to správna voľba
- ✔ Ak potrebujete spoľahlivú ochranu drahého čerpadla pred zničením.
- ✔ Ak hľadáte univerzálne riešenie pre akékoľvek napájacie napätie v rozvádzači.
Technické parametre
Kompatibilita a montáž
- Prístroj vyhovuje technickej norme STN EN 61812-1.
- Bezpečnosť elektrickej inštalácie musí zodpovedať STN 33 2000-4-41.
- Pri inštalácii čerpadiel s vyšším odberom odporúčame použiť externý stýkač.
- Káble k sondám môžu mať dĺžku do 100 m (odporúča sa tieniť pri paralelných silových vedeniach).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aké sondy sú najvhodnejšie pre tento spínač?
Ideálnou voľbou sú nerezové sondy ELKO EP SHR-2 určené do jímok a studní. Pre pitnú vodu odporúčame sondy s certifikáciou, napr. SHR-1-M.
Prečo relé spína s oneskorením, aj keď sa hladina už dotkla sondy?
Toto oneskorenie (nastaviteľné 0.5 – 10 s) je ochranný prvok. Zabraňuje neustálemu cvakaniu relé a štartom čerpadla pri vlnení hladiny alebo turbulenciách v nádrži.
Môžem napájať HRH-5/UNI aj jednosmerným prúdom (DC)?
Áno, univerzálny zdroj UNI podporuje striedavé (AC) aj jednosmerné (DC) napätie v širokom rozsahu od 24 V do 240 V.
Čo ak potrebujem sledovať len jednu hladinu (napr. len minimum)?
V takom prípade prepojíte svorky pre hornú (H) a spodnú (D) sondu dokopy a pripojíte k nim jeden vodič k sonde. Spoločná sonda (C) musí byť ponorená vždy.
Je možné použiť tento spínač aj pre monitorovanie nafty?
Nie, nafta je nevodivá kvapalina. HRH-5/UNI pracuje na princípe vodivosti, preto je vhodný len pre vodu a iné vodivé kvapaliny.
Ako funguje ochrana čerpadla proti behu na sucho?
Pri režime "odčerpávanie" relé rozopne kontakt (vypne čerpadlo), akonáhle hladina klesne pod spodnú sondu (D). Čerpadlo sa opäť zapne až po zaplavení hornej sondy (H).
Neničia sa sondy vplyvom elektrolýzy?
HRH-5/UNI využíva striedavý merací prúd (10 Hz), ktorý na rozdiel od jednosmerného prúdu účinne zabraňuje polarizácii kvapaliny a rýchlej oxidácii elektród.
Potrebujem k tomuto relé aj pomocný stýkač?
Ak máte čerpadlo s odberom vyšším ako 8 A alebo ide o trojfázový motor, stýkač je nevyhnutný. Pre malé jednofázové čerpadlá do 1.5 kW môže relé postačovať, no stýkač predlžuje jeho životnosť.
Môžem použiť stenu kovovej nádrže ako sondu?
Áno, pri kovových nádržiach sa svorka C (spoločná) pripája priamo na vodivý plášť nádrže. Meracie sondy H a D potom visia voľne v priestore izolované od stien.
Aký kábel mám použiť na prepojenie sond?
Postačuje bežný ohybný vodič (licna) s prierezom 0.5 až 0.75 mm². Dôležité je dbať na kvalitu izolácie vzhľadom na prostredie v nádrži (vlhkosť).
Dodatočné parametre
| Kategória: | Modulárna signalizácia a ovládanie (DIN) |
|---|---|
| Hmotnosť: | 0.091 kg |
| EAN: | 8595188136396 |
| Druh produktu: | Relé |
| Výrobca: | ELKO EP |
