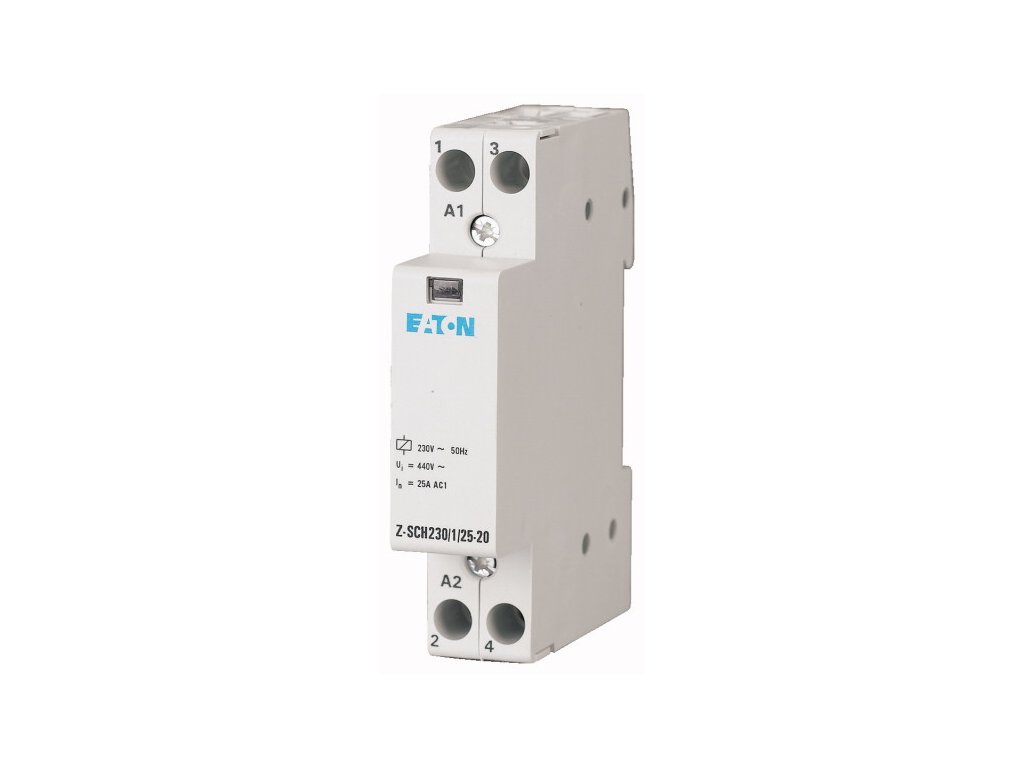

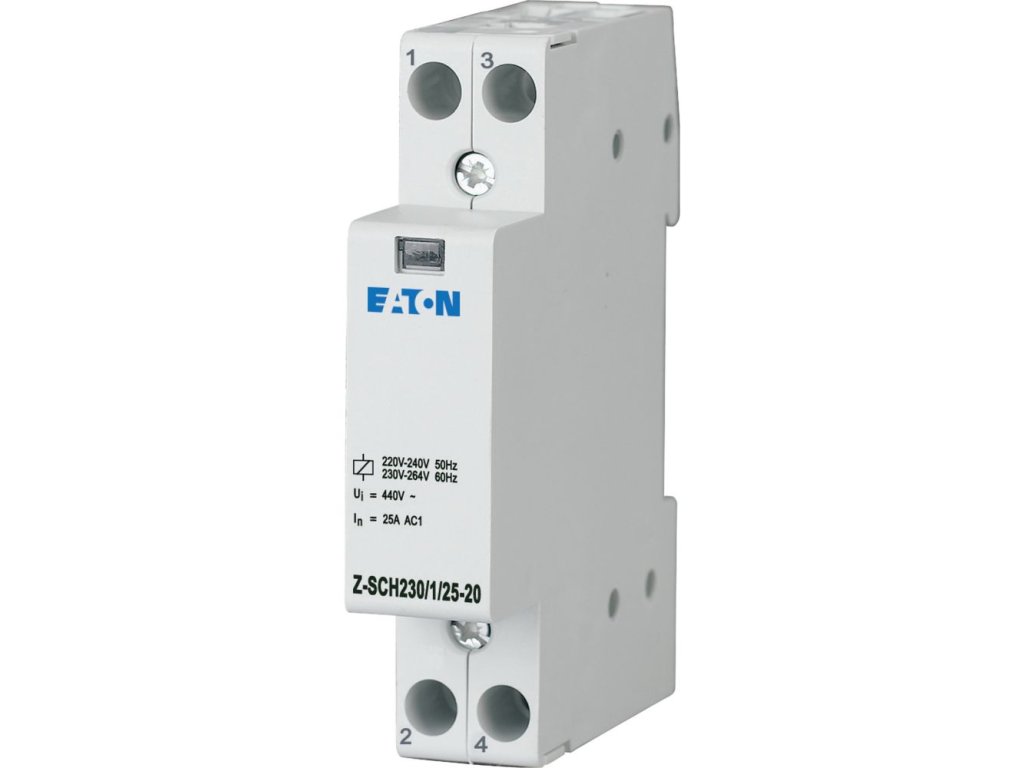

Inštalačný stýkač Eaton Z-SCH230/1/25-20 (120853) - 25 A / 2xNO
Kód: 120853
Podrobný popis
Rýchle zhrnutie: Stýkač Eaton Z-SCH230/1/25-20 je priestorovo úsporné riešenie pre spínanie záťaží do 25 A. Na rozdiel od bežných stýkačov, ktoré zaberajú 2 moduly, tento model zvládne spínať dva nezávislé okruhy (alebo fázu a nulák) na šírke len 1 modulu (ako jeden istič). Je to ideálna voľba pre rekonštrukcie a plné rozvádzače.
Rýchle parametre
- Menovitý prúd (In): 25 A (AC-1).
- Kontakty: 2x spínací (NO).
- Napätie cievky (Uc): 230 V AC.
- Šírka: 1 modul (17,5 mm).
- Výhoda: Úspora miesta v rozvádzači.
Použitie
Tento model je obľúbený v bytových inštaláciách. Viac o výbere stýkača nájdete v článku o spínacej technike.
Typické aplikácie:
- Bojlery (TÚV): Blokovanie ohrevu vody signálom HDO (nízka tarifa).
- Osvetlenie: Spínanie väčšej skupiny svetiel jedným vypínačom.
- Kúrenie: Ovládanie infrapanelov alebo konvektorov v menších miestnostiach.
- Zásuvky: Odpínanie vybraných okruhov pri odchode z domu (cez centrálne tlačidlo).
Zapojenie
Cievka (svorky A1, A2) sa pripája na ovládacie napätie 230 V (napr. z HDO prijímača alebo vypínača). Silové kontakty (1-2, 3-4) spínajú fázu k spotrebiču. Vďaka dvom kontaktom môžete spínať fázu (L) a nulák (N) jedného okruhu pre úplné odpojenie, alebo dve rôzne fázy dvoch okruhov.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je tento stýkač hlučný?
Čo znamená "20" v názve?
Ako ho mám istiť?
Môžem ho použiť na 3 fázy?
Obsah: → Rýchle parametre → Použitie → Zapojenie → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.14 kg |
| EAN: | 4015081186839 |
