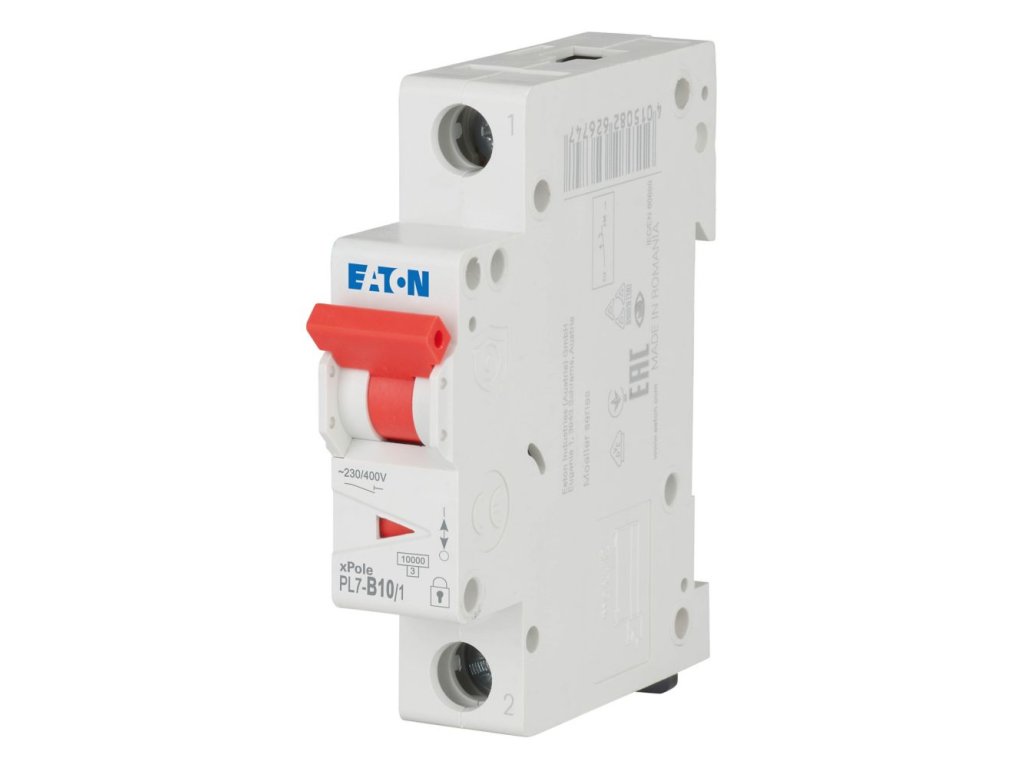

Istič Eaton PL7 (262674) - B10 / 1-pól, 10 kA
Kód: 262674
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-B10/1 je určený pre náročnejšie aplikácie, kde sa vyžaduje zvýšená skratová odolnosť 10 kA. S prúdom 10 A je štandardom pre istenie svetelných okruhov v kanceláriách, výrobných halách alebo v hlavných rozvádzačoch bytových domov, kde by bežný istič (6 kA) nemusel stačiť na bezpečné vypnutie skratu.
Rýchle parametre
- Istenie 10 A: Pre záťaže do cca 2300 W.
- Odolnosť 10 kA: Bezpečné vypnutie aj pri veľkom skratovom prúde.
- Séria PL7: Profesionálna rada (farebné páčky podľa prúdu).
- Charakteristika B: Vhodná pre svetlá, odporové záťaže, dlhé vedenia.
- Použitie: Kancelárie, priemysel, školy, bytovky.
Použitie
Model PL7-B10/1 je často predpisovaný v projektoch pre verejné a komerčné budovy. Viac o normách a istení sa dočítate v článku o elektroinštalácii.
Typické aplikácie:
- Osvetlenie: Hlavné istenie svetelných okruhov v administratíve a priemysle.
- Zásuvky: Istenie 10 A zásuviek pre upratovanie alebo IT techniku.
- Pomocné obvody: Napájanie riadiacich systémov, MaR (meranie a regulácia).
- Bytové domy: Istenie stúpačiek alebo spoločných priestorov (blízko hlavného prívodu).
Rýchly výber / Kedy použiť 10 kA (PL7) namiesto 6 kA (PL6):
- ✔ Blízkosť trafa: Ak je budova blízko transformátora, skratový prúd môže presiahnuť 6000 A. Vtedy je nutné použiť istič PL7 (10 kA).
- ✔ Priemysel a úrady: V týchto objektoch sa takmer výhradne projektujú 10 kA ističe kvôli vyššej spoľahlivosti a bezpečnosti. Pre bežný rodinný dom na konci ulice zvyčajne stačí PL6, ale PL7 je lepšia (aj keď drahšia) voľba.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je kompatibilný s PL6?
Áno, mechanicky sú zhodné. Môžete ich mať v jednom rozvádzači vedľa seba a prepojiť ich tou istou lištou.
Prečo je drahší ako PL6?
Pretože má robustnejšiu konštrukciu zhášacej komory, aby zvládol bezpečne prerušiť skratový prúd až 10 000 A (PL6 len 6000 A).
Môžem ho použiť na svetlá v byte?
Samozrejme. B10 je štandard pre svetelné okruhy. Použitím PL7 namiesto PL6 len zvyšujete bezpečnosť.
Dá sa zapojiť do lišty?
Áno, má dvojité svorky pre vodič a prepojovaciu lištu (hore aj dole).
Aký vodič použiť?
Pre 10 A istenie sa používa kábel 1,5 mm2 (CYKY-J 3x1,5).
Akú má životnosť?
Viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
