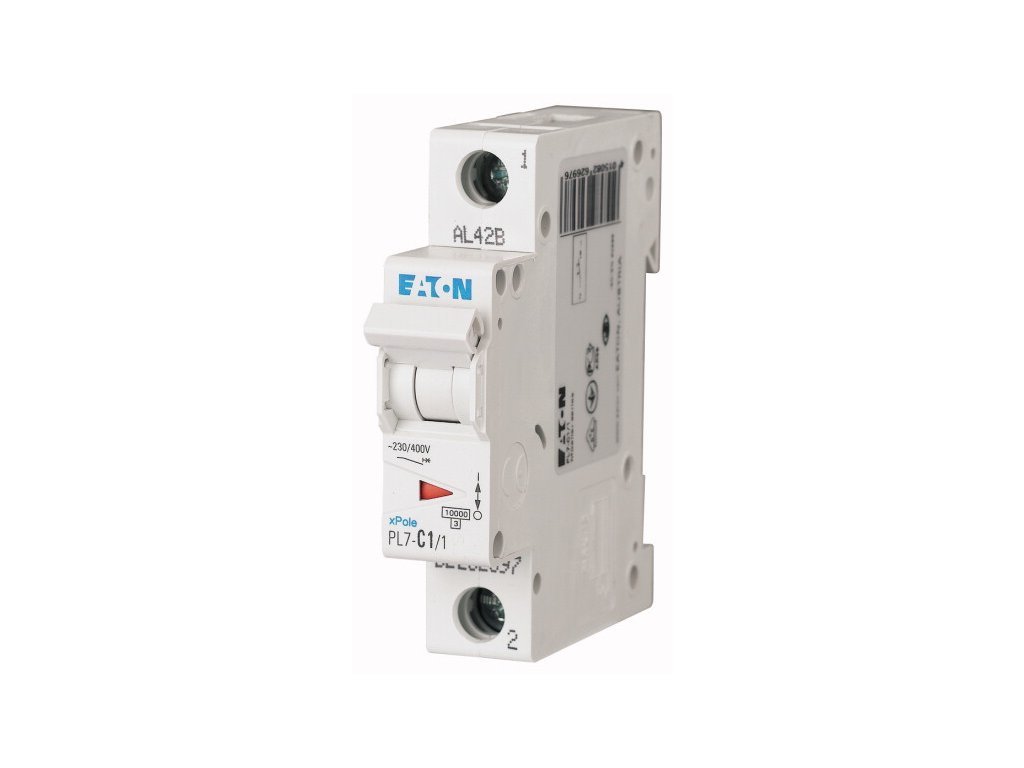

Istič Eaton PL7 (262697) - C1 / 1-pól, 10 kA
Kód: 262697
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-C1/1 je špeciálny prístroj pre veľmi nízke prúdy. S hodnotou 1 A slúži na ochranu riadiacich a signalizačných obvodov, kde by bežný 6 A alebo 10 A istič nezareagoval na preťaženie včas. Charakteristika C zabezpečuje, že istič nevypadne pri zapnutí transformátora alebo zdroja (nábehový prúd).
Rýchle parametre
- Istenie 1 A: Pre veľmi malé záťaže (do 230 W).
- Odolnosť 10 kA (PL7): Profesionálna rada pre priemysel.
- Charakteristika C: Pomalá, pre induktívne záťaže (trafá, cievky).
- Pripojenie: Svorky do 25 mm2 (stačí 0,75 - 1,5 mm2).
- Použitie: MaR, PLC, ovládanie stýkačov.
Použitie
Model C1/1 je nevyhnutný v automatizácii. Viac o istení riadiacich obvodov nájdete v článku o spínacej technike.
Typické aplikácie:
- Transformátory: Istenie primárnej strany malých ovládacích transformátorov (230/24 V).
- Spínané zdroje: Napájanie 24 V zdrojov pre PLC a senzory (charakteristika C zvládne ich nábeh).
- Cievky: Istenie ovládacej fázy pre cievky veľkých stýkačov.
- Meranie: Istenie voltmetrov alebo analyzátorov siete.
Rýchly výber / Prečo použiť 1 A istič:
- ✔ Ochrana tenkých vodičov: V rozvádzačoch sa na ovládanie používajú tenké vodiče (0,5 mm2 alebo 0,75 mm2). Aby boli chránené pred preťažením a zhorením, musia byť istené adekvátne nízkym ističom (napr. 1 A alebo 2 A). Istenie 10 A ističom by tieto vodiče pri skrate neochránilo dostatočne rýchlo alebo vôbec pri preťažení.
- ✔ Selektivita: Ak nastane skrat v cievke stýkača, vypadne len tento 1 A istič a nie celý hlavný prívod stroja.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Prečo je drahší ako 16 A istič?
Ističe s veľmi malými prúdmi (0,5 A - 4 A) sú konštrukčne zložitejšie (jemnejšia spúšť) a vyrábajú sa v menších sériách, preto je ich cena vyššia než u masovo vyrábaných 16 A ističov.
Môžem ho použiť na svetlo?
Áno, ale len na veľmi malé LED svietidlo alebo kontrolku (do 230 W).
Prečo charakteristika C?
Pretože transformátory a zdroje majú pri zapnutí prúdový náraz. Istič B1 by pri zapnutí trafa okamžite vypadol. C1 tento náraz preklenie.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
