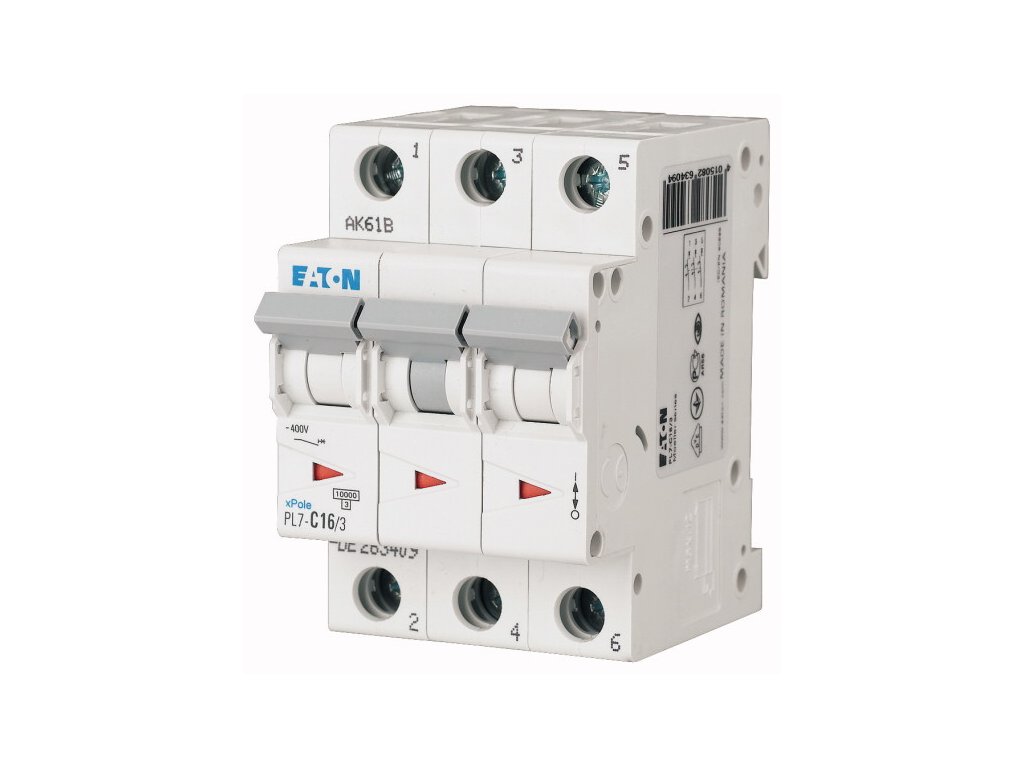

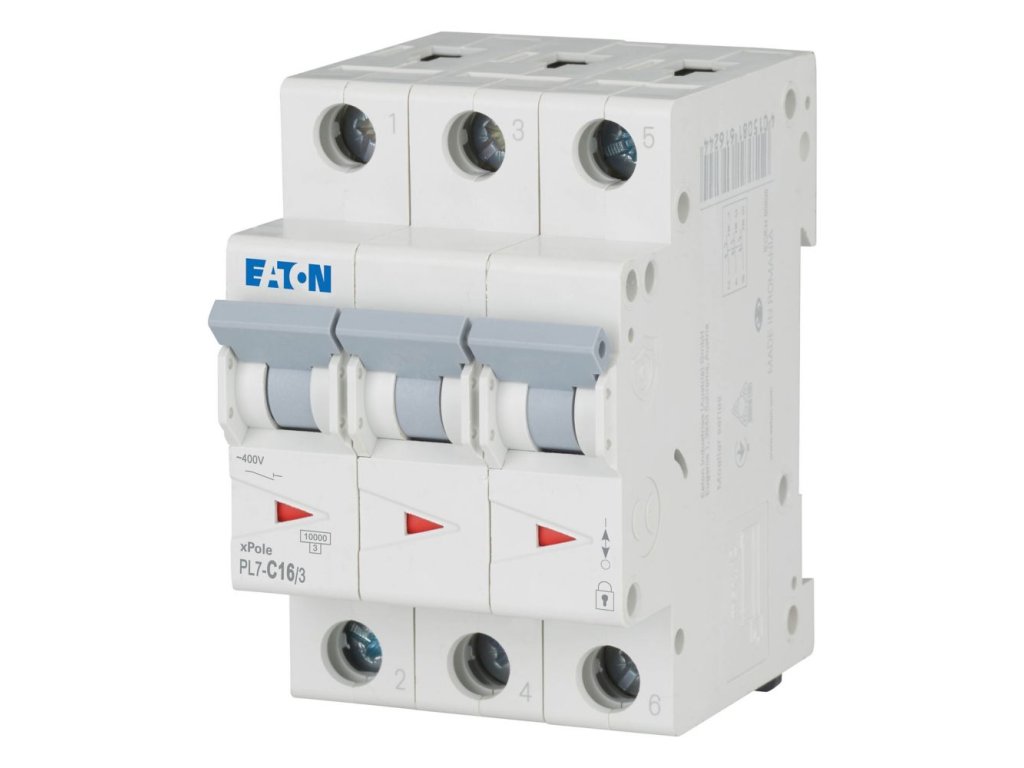

Istič Eaton PL7 (263409) - C16 / 3-pól, 10 kA
Kód: 263409
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL7-C16/3 je jedným z najpredávanejších priemyselných ističov. Kombinuje 3-fázovú ochranu, "motorovú" charakteristiku C a vysokú odolnosť 10 kA. Je to štandard pre istenie 5-kolíkových zásuviek (16 A) v dielňach, výrobných halách a garážach, kde sa pripájajú stroje ako cirkuláre, zváračky alebo miešačky.
Rýchle parametre
- Istenie 16 A: Pre 3-fázový výkon do cca 11 kW.
- Odolnosť 10 kA (PL7): Bezpečné vypnutie aj v blízkosti trafa.
- Charakteristika C: Zvláda rozbehové prúdy motorov (do 160 A).
- 3-pólový: Odpája všetky 3 fázy súčasne.
- Použitie: Dielňa, stroje, 16 A zásuvka (400 V).
Použitie
Model PL7-C16/3 je nevyhnutný pre napájanie motorov. Viac o dimenzovaní pre dielňu nájdete v článku o inštalácii v garáži.
Typické aplikácie:
- Zásuvky 16 A/400 V: Štandardný "päťkolík" v garáži alebo dielni.
- Cirkulár/Píla: Motory s výkonom 3-5,5 kW, ktoré majú ťažký rozbeh.
- Zváračky: Výkonnejšie 3-fázové zváračky CO2 alebo TIG.
- Tepelné čerpadlá: Vonkajšie jednotky (často vyžadujú charakteristiku C).
Rýchly výber / Rozdiel B16 vs C16 (v 3-fáze):
- ✔ B16 (Eaton 263389): Vypína skôr. Vhodný pre odporové záťaže (elektrické kúrenie, sporák) alebo zásuvky, kde sa nepripájajú veľké motory.
- ✔ C16 (Tento model): Vypína neskôr. "Podrží" nábeh motora (napr. pri zapnutí cirkulára), kedy prúd na zlomok sekundy vyskočí aj na 100 A. B16 by v takejto situácii vypadol.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je to správny istič pre 16 A päťkolíkovú zásuvku?
Áno, je to ideálna voľba pre 16 A zásuvku v garáži alebo dielni, kde plánujete používať stroje. Ak by ste tam mali len ohrievač, stačil by typ B, ale typ C je univerzálnejší pre dielňu.
Aký kábel potrebujem?
Používa sa kábel s prierezom 2,5 mm2 (CYKY-J 5x2,5). Pri dlhých trasách (nad 25-30 m) zvážte prierez 4 mm2 kvôli úbytku napätia a impedancii slučky (aby istič C16 pri skrate na konci vedenia vypol dostatočne rýchlo).
Môžem ho použiť namiesto PL6?
Áno, PL7 je "silnejší brat" PL6 (10 kA vs 6 kA). Je plne kompatibilný a bezpečnejší.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
