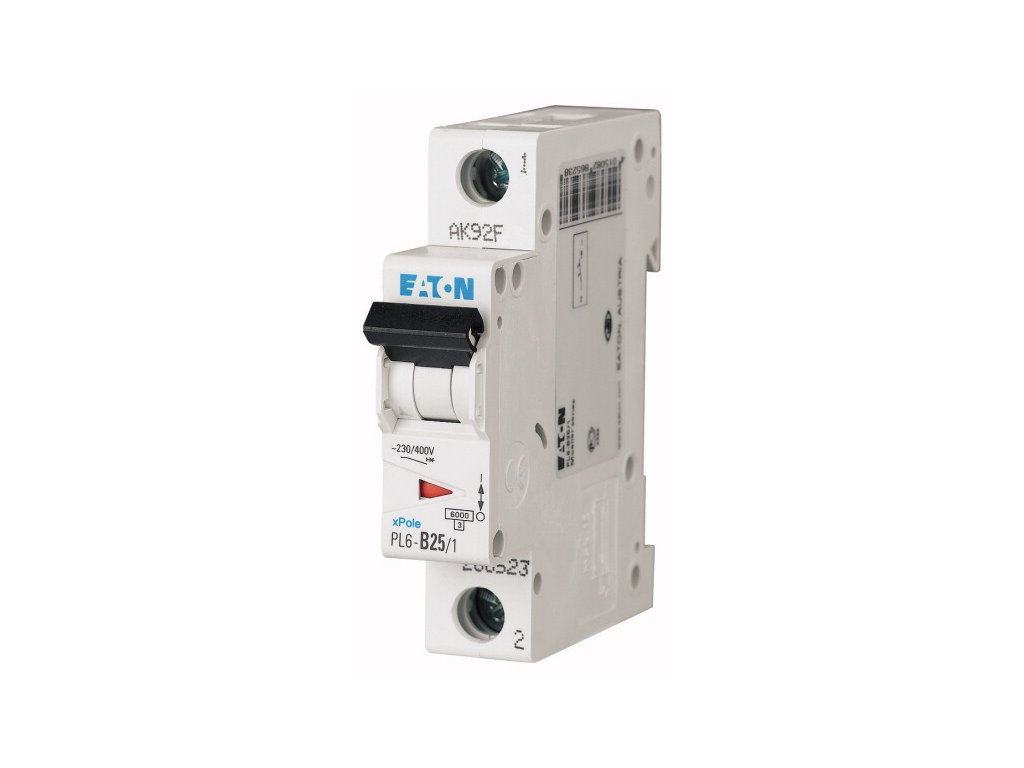

Istič Eaton PL6 (286523) - B25 / 1-pól, 6 kA
Kód: 286523
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6 s hodnotou 25 A je jedným z najsilnejších jednofázových ističov používaných v domových inštaláciách. Často slúži ako hlavný istič pre byty, garáže či záhradné domčeky, alebo na istenie prívodu pre podružný rozvádzač. Vzhľadom na vysoký prúd je kriticky dôležité použiť adekvátny prierez vodičov (min. 4 mm2, ideálne 6 mm2).
Rýchle parametre
- Istenie 25 A: Pre trvalú záťaž do cca 5750 W (pri 230 V).
- Charakteristika B: Vypína pri 3-5 násobku menovitého prúdu (75-125 A).
- Odolnosť 6 kA: Štandardná skratová odolnosť pre domové siete.
- Pripojenie: Masívne svorky pre vodiče do 25 mm2.
- Montáž: Na DIN lištu (1 modul).
Použitie
Istič 25 A sa používa na miestach s vysokou koncentráciou výkonu. Viac o správnom dimenzovaní prívodov nájdete v článku o elektroinštalácii.
Typické aplikácie:
- Hlavný istič: Pre menšie byty, chaty alebo samostatne stojace garáže/dielne.
- Podružné rozvádzače: Istenie kábla (napr. CYKY-J 3x6), ktorý napája rozvádzač na poschodí alebo v altánku.
- Výkonné spotrebiče: Prietokové ohrievače, elektrické kotly (jedna fáza), veľké klimatizačné jednotky.
- Priemyselné zásuvky: Istenie jednofázovej "modrej" priemyselnej zásuvky 32 A (pozor, istič musí byť max 25 A alebo 32 A podľa typu zásuvky).
Rýchly výber / Na čo si dať pozor:
- ✔ Pozor na kábel! Pre 25 A istenie je absolútnym minimom kábel s prierezom 4 mm2 (CYKY-J 3x4), aj to len pri ideálnom uložení. Pre väčšinu reálnych inštalácií a dlhšie trasy sa dôrazne odporúča 6 mm2 (CYKY-J 3x6). Nikdy nezapájajte na kábel 2,5 mm2!
- ✔ Selektivita: Ak použijete tento istič v podružnom rozvádzači, hlavný istič pred elektromerom musí byť silnejší (aspoň 32 A), inak pri skrate môžu vypadnúť oba naraz.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť ako hlavný istič pre byt?
Áno, hodnota 25 A je štandardom pre hlavný istič v mnohých starších aj nových bytoch (jednofázové pripojenie). Je však potrebné, aby bol istič pred elektromerom (na chodbe) rovnakej alebo vyššej hodnoty a mal rovnakú alebo "pomalšiu" charakteristiku (čo často nie je splnené, preto sa v byte niekedy dáva 20 A, aby sa zachovala selektivita).
Je vhodný pre indukčnú dosku?
Indukčné dosky sú zvyčajne stavané na 2-fázové alebo 3-fázové pripojenie. Ak musíte indukciu zapojiť na 1 fázu (230 V), často vyžaduje istenie 32 A alebo má obmedzený výkon. Istič 25 A postačí pre indukciu s obmedzovačom výkonu nastaveným na cca 5,7 kW.
Aký kábel je potrebný?
Pre 25 A istenie sa odporúča kábel s medenými vodičmi prierezu 6 mm2. Za určitých podmienok (krátka trasa, uloženie na vzduchu, jeden kábel) môže vyhovovať aj 4 mm2, ale to musí potvrdiť prepočet. Bežný zásuvkový kábel 2,5 mm2 je neprípustný.
Dá sa prepojiť lištou s inými ističmi?
Áno, istič má štandardné rozmery a svorky kompatibilné s prepojovacími lištami používanými pri ističoch 10 A a 16 A.
Môžem ho použiť na ochranu motora?
Ak má motor ťažký rozbeh, charakteristika B môže vypínať pri štarte. Pre motory sa odporúča charakteristika C (PL6-C25). Pre motory s frekvenčným meničom alebo softštartom môže byť B25 vyhovujúci.
Aká je maximálna napäťová sústava?
Istič je určený pre striedavé napätie 230/400 V AC. Pre jednosmerné (DC) napätie má obmedzené použitie (do 48 V na pól), pre vyššie DC napätia treba použiť špeciálne DC ističe.
Má možnosť plombovania?
Samotný istič nemá plombovacie oká, ale s použitím krytiek svoriek alebo pri umiestnení v zaplombovanom rozvádzači môže slúžiť ako hlavný istič.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
