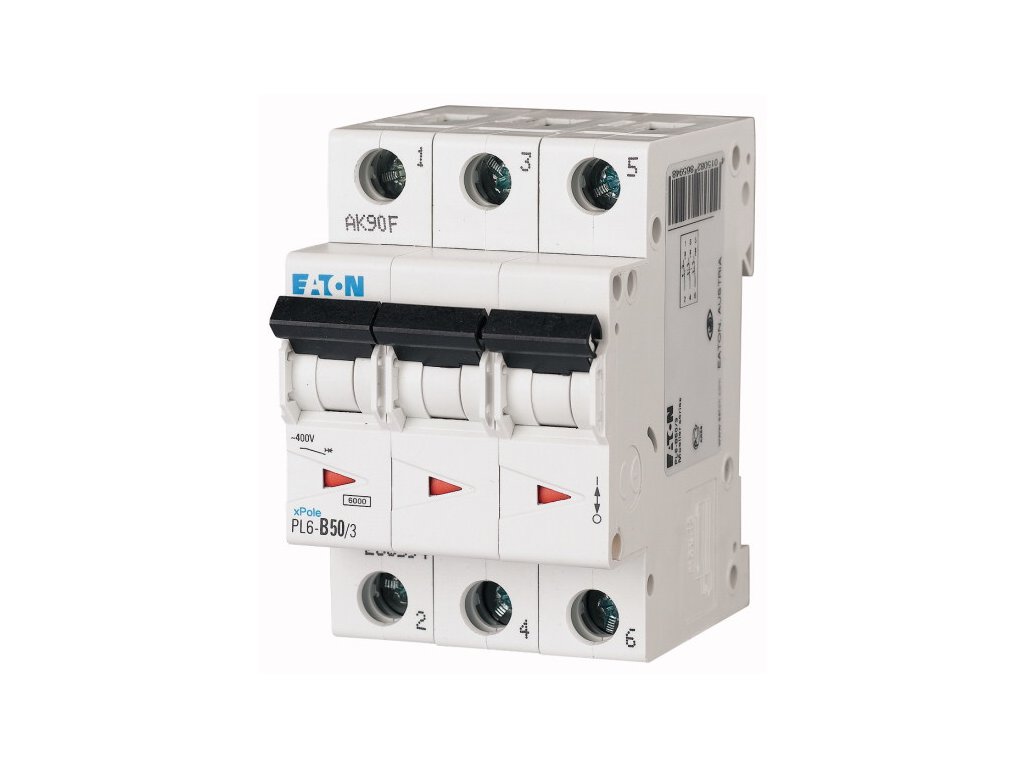

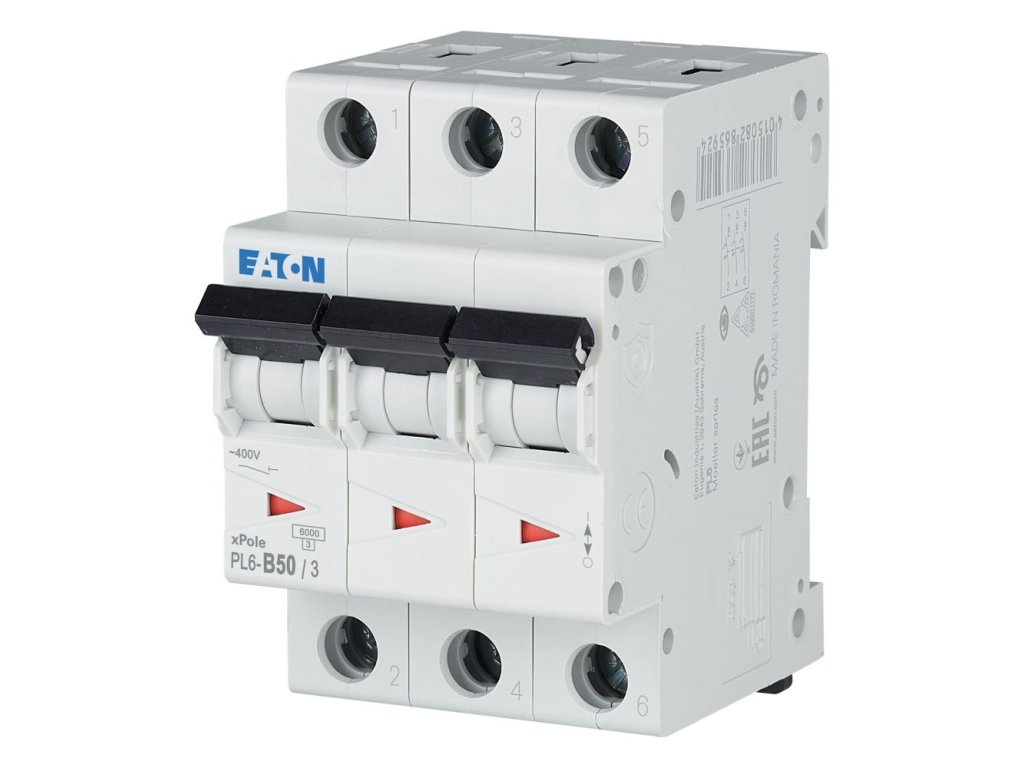

Istič Eaton PL6 (286594) - B50 / 3-pól, 6 kA
Kód: 286594
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-B50/3 je vysokovýkonný ochranný prvok určený pre aplikácie s odberom do 50 A (cca 34 kW). Využíva sa predovšetkým v priemysle, komerčných budovách alebo ako hlavný istič pre nadštandardne vybavené rodinné domy s elektrickým vykurovaním a nabíjaním elektromobilov.
Rýchle parametre
- Istenie 50 A: Pre 3-fázový výkon do cca 34,5 kW.
- 3-pólový: Odpája všetky fázy naraz.
- Charakteristika B: Rýchla, vhodná pre hlavné prívody a odporové záťaže.
- Odolnosť 6 kA: Štandard pre bežné inštalácie (pozor na požiadavky distribúcie).
- Pripojenie: Svorky do 25 mm2 (odporúčané 16 mm2).
Použitie
Tento istič sa používa na miestach s vysokou koncentráciou výkonu. Viac o dimenzovaní inštalácií pre vysoké výkony nájdete v článku o inštalácii pre náročné spotrebiče.
Typické aplikácie:
- Hlavný istič: Pre veľké rodinné domy, penzióny alebo malé prevádzky (reštaurácie, dielne).
- Podružné rozvádzače: Istenie prívodu pre poschodový rozvádzač v bytovom dome alebo administratíve.
- Nabíjacie stanice: Istenie pre rýchlonabíjačky (DC) alebo skupiny wallboxov.
- Stroje: Istenie prívodu pre veľké drevoobrábacie stroje, lisy alebo pece.
Rýchly výber / Na čo si dať pozor:
- ✔ Kábel 10-16 mm2: Pre prúd 50 A je nutné použiť medený vodič s prierezom min. 10 mm2 (pri veľmi dobrom chladení a krátkej trase), ale dôrazne sa odporúča 16 mm2 (CYKY-J 5x16). Poddimenzovanie kábla pri týchto prúdoch je extrémne nebezpečné (riziko požiaru).
- ✔ Selektivita: Ak je tento istič použitý v podružnom rozvádzači, hlavný istič budovy musí byť aspoň 63 A alebo 80 A. V bežných domoch s hlavným ističom 25-32 A tento istič nevyužijete (bude silnejší ako hlavný).
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Môžem ho použiť ako hlavný istič?
Áno, 50 A je bežná hodnota pre hlavný istič v priemyselných objektoch alebo veľkých domoch. Pre domáce použitie si však overte u distribútora, či vám takúto kapacitu schvália (mesačné poplatky za 3x50 A sú vysoké) a či akceptujú 6 kA verziu.
Aký kábel potrebujem?
Odporúča sa medený kábel s prierezom 16 mm2 (CYKY-J 5x16). Prierez 10 mm2 môže byť použitý len pri splnení prísnych podmienok uloženia a dĺžky trasy.
Je vhodný pre motory?
Charakteristika B je určená pre vedenia. Pre veľké motory s ťažkým rozbehom je vhodnejšia charakteristika C. Ak však ide o motor s frekvenčným meničom alebo softštartom, B50 môže vyhovovať.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Aký je rozdiel oproti PL7-B50/3?
PL6 má skratovú odolnosť 6 kA, PL7 má 10 kA. V priemysle alebo v blízkosti trafostanice sa často vyžaduje 10 kA (PL7). Pre bežné rozvody ďalej od trafa stačí PL6.
Má signalizáciu stavu?
Nie, séria PL6 nemá farebný terčík signalizácie stavu kontaktov.
Môžem do svorky zapojiť dva vodiče?
Pri takto vysokých prúdoch sa odporúča jeden vodič na svorku. Ak potrebujete slučkovať, použite dvojité dutinky (ak sa zmestia) alebo radšej prepojovaciu lištu či rozbočovací blok.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
