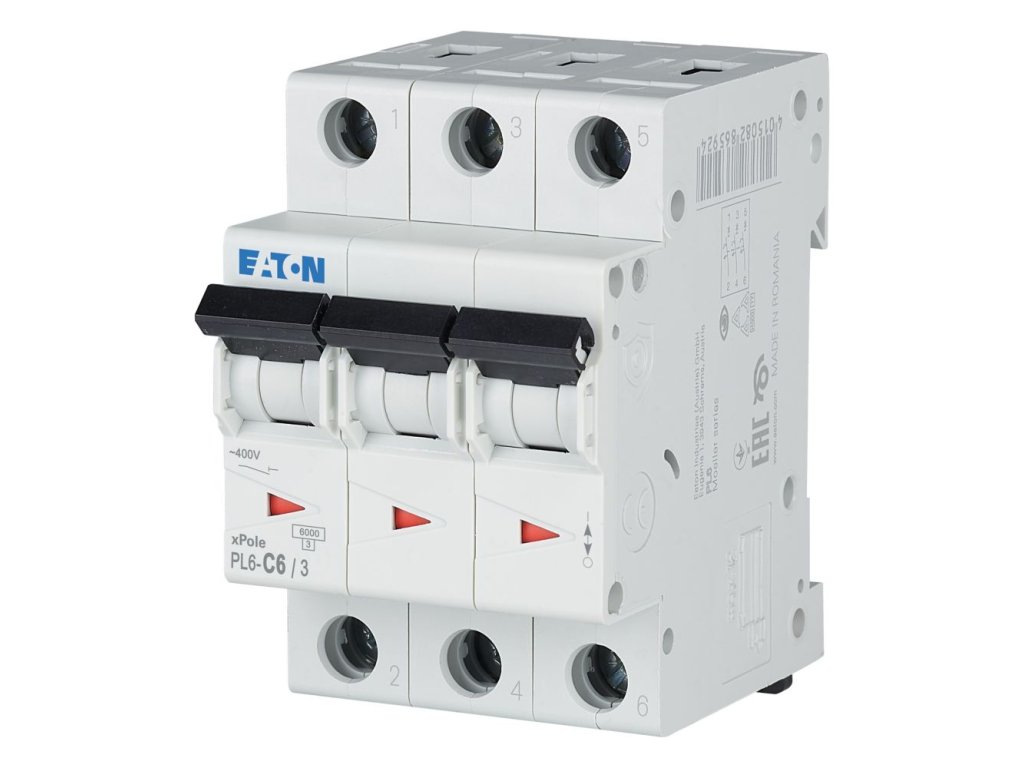

Istič Eaton PL6 (286598) - C6 / 3-pól, 6 kA
Kód: 286598
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-C6/3 je špecifický ochranný prvok pre trojfázové obvody s malým odberom, ktoré však pri štarte generujú prúdové špičky. Vďaka charakteristike C (pomalá) je ideálny pre istenie malých 3-fázových motorov (ventilácia, čerpadlá), ktoré by bežný istič (B) pri rozbehu vyhodili.
Rýchle parametre
- Istenie 6 A: Pre 3-fázové záťaže do cca 4 kW (v závislosti od cos fi).
- 3-pólový: Spriahnuté páčky pre vypnutie L1, L2, L3.
- Charakteristika C: Vypína pri 5-10 násobku In (30-60 A).
- Odolnosť 6 kA: Štandard pre bežné inštalácie.
- Montáž: 3 moduly na DIN lište.
Použitie
Tento model sa používa v prípadoch, kde je potrebné chrániť motor alebo indukčnú záťaž. Viac o charakteristikách ističov nájdete v článku o spínacej technike.
Typické aplikácie:
- Ventilácia: 3-fázové ventilátory v rekuperačných jednotkách alebo priemyselných halách.
- Čerpadlá: Ponorné alebo obehové čerpadlá (napr. Wilo, Grundfos) na 400 V.
- Pohony: Motory brán, roliet alebo dopravníkových pásov s malým výkonom.
- Transformátory: Napájanie riadiacich skríň, kde pri zapnutí vzniká magnetizačný prúd.
Rýchly výber / Rozdiel medzi B6 a C6:
- ✔ B6 (Eaton 286586): Vypína rýchlejšie (pri 18-30 A). Je vhodný pre odporové záťaže (ohrev, svetlá). Pri štarte motora môže vypadnúť.
- ✔ C6 (Tento model): Vypína neskôr (pri 30-60 A). "Podrží" krátkodobý nábehový prúd motora alebo transformátora, čím zabezpečí plynulý rozbeh bez výpadku.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Prečo použiť C6/3 namiesto B6/3?
C6/3 sa používa vtedy, ak istič B6/3 vypína pri štarte zariadenia (motor, trafo), hoci jeho trvalý odber nepresahuje 6 A. Charakteristika C je odolnejšia voči krátkodobým špičkám.
Môžem ho použiť na ochranu motora?
Áno, je to jeho primárny účel v inštaláciách (pre motory do cca 2-3 kW). Pre precíznu ochranu motora pred preťažením a výpadkom fázy je však lepšie použiť motorový spúšťač (napr. Eaton PKZM0), ktorý sa dá nastaviť presne na menovitý prúd motora.
Môžem ho použiť pre 3-fázovú zásuvku?
Áno, ale len pre zásuvku určenú pre malé spotrebiče (do 6 A). Pre štandardnú 16 A zásuvku je tento istič príliš slabý.
Dá sa prepojiť lištou?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Aký vodič použiť?
Pre 6 A istenie stačí kábel s prierezom 1,5 mm2 (CYKY-J 5x1,5).
Aké sú rozmery?
Šírka ističa je 53,1 mm, čo zodpovedá 3 modulom na DIN lište. Výška je štandardných 80 mm.
Akú má životnosť?
Viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
