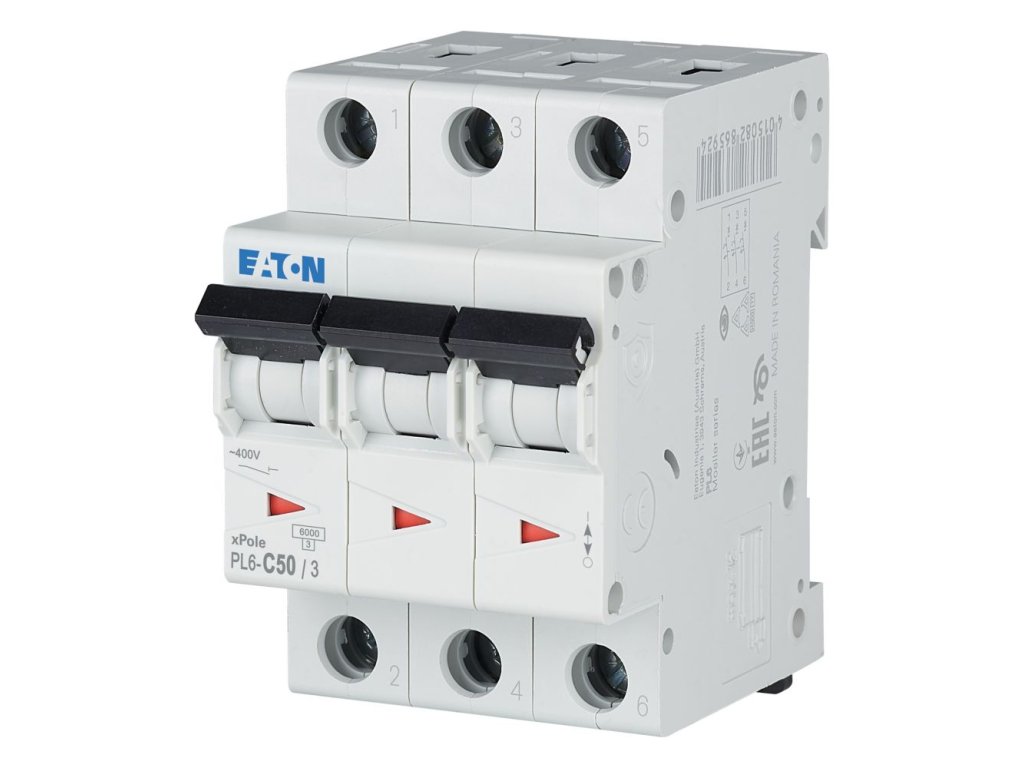

Istič Eaton PL6 (286606) - C50 / 3-pól, 6 kA
Kód: 286606
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-C50/3 je silový ochranný prvok pre vysoké záťaže s indukčným charakterom. Kombinácia prúdu 50 A a charakteristiky C ho predurčuje na istenie veľkých strojov, motorov (výťahy, lisy, ventilátory) alebo celých prevádzok, kde by bežný istič (B) pri štarte technológie vypadával.
Rýchle parametre
- Istenie 50 A: Pre 3-fázový výkon do cca 34,5 kW.
- 3-pólový: Odpojenie L1, L2, L3 súčasne.
- Charakteristika C: Vypína pri 5-10 násobku In (250-500 A).
- Odolnosť 6 kA: Pre bežné priemyselné a komerčné inštalácie.
- Pripojenie: Svorky do 25 mm2 (odporúčané 16 mm2).
Použitie
Model C50/3 je základom istenia v priemyselných rozvádzačoch. Viac o dimenzovaní hlavných prívodov sa dočítate v článku o spínacej technike a istení.
Typické aplikácie:
- Priemyselné motory: Veľké ventilátory, čerpadlá, kompresory, drviče.
- Dielne: Hlavný istič pre stolársku dielňu s veľkými strojmi (kombinované drevoobrábacie stroje).
- Poľnohospodárstvo: Istenie technológií (dojárne, šrotovníky, dopravníky).
- Nabíjanie EV: Istenie pre výkonné DC nabíjačky alebo huby AC nabíjačiek.
Rýchly výber / Rozdiel medzi B50 a C50:
- ✔ B50 (Eaton 286594): Vypína pri 150-250 A. Používa sa pre hlavné prívody budov bez veľkých motorov (kancelárie, byty, elektrické kúrenie).
- ✔ C50 (Tento model): Vypína až pri 250-500 A. Je nevyhnutný tam, kde sú motory s ťažkým rozbehom. "Podrží" prúdovú špičku pri štarte, ktorú by B50 vyhodnotil ako skrat.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký kábel potrebujem?
Dôrazne sa odporúča kábel s prierezom 16 mm2 (CYKY-J 5x16). Prierez 10 mm2 môže byť použitý len v ideálnych podmienkach (krátka trasa, vzduch), ale pri motore s prúdom 50 A je lepšie mať rezervu kvôli úbytku napätia.
Môžem ho použiť ako hlavný istič domu?
Áno, ak máte povolenú takúto kapacitu od distribútora a ak v dome používate stroje (napr. tepelné čerpadlo, cirkulár). Distribútor však môže vyžadovať charakteristiku B, ak nemáte podložený dôvod pre C (projektom).
Je vhodný pre 63 A zásuvku?
Áno, 63 A zásuvku (veľká červená) môžete istiť 50 A ističom. Je to bežné, ak prívodný kábel nedovoľuje plných 63 A.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Je vhodný pre motor s výkonom 22 kW?
Motor 22 kW má menovitý prúd cca 40-42 A. Istič 50 A (charakteristika C) je preň ideálny, pretože poskytuje malú rezervu a zvládne rozbeh (hviezda-trojuholník).
Akú má životnosť?
Viac ako 20 000 spínacích cyklov.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
