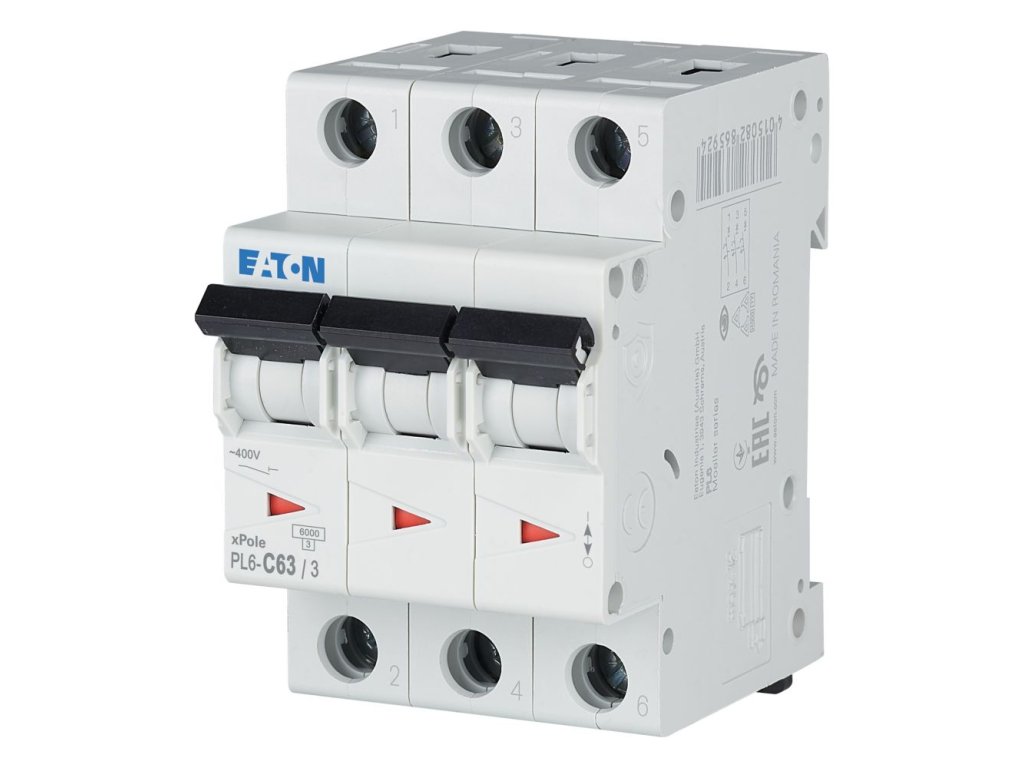

Istič Eaton PL6 (286607) - C63 / 3-pól, 6 kA
Kód: 286607
Podrobný popis
Rýchle zhrnutie: Istič Eaton PL6-C63/3 predstavuje maximálny možný výkon v tejto modulárnej sérii. S prúdom 63 A a charakteristikou C je určený pre najnáročnejšie aplikácie, kde je potrebné prenášať vysoké výkony (až 43 kW) a zároveň zvládnuť rozbehové prúdy veľkých motorov alebo transformátorov bez výpadku.
Rýchle parametre
- Istenie 63 A: Maximálny prúd pre PL6, výkon do cca 43,5 kW.
- 3-pólový: Kompletné odpojenie troch fáz.
- Charakteristika C: Zvláda vysoké nábehové prúdy (250-630 A).
- Odolnosť 6 kA: Pre inštalácie s nižším skratovým výkonom.
- Pripojenie: Svorky do 25 mm2 (odporúčané 16 mm2).
Použitie
Tento model sa používa takmer výhradne ako hlavný istič alebo istenie silových technológií. Viac o požiadavkách na pripojenie takýchto výkonov nájdete v článku o spínacej technike.
Typické aplikácie:
- Priemysel a výroba: Hlavný istič pre menšie haly, dielne alebo výrobné linky s motormi.
- Veľké stroje: Istenie prívodu pre veľké lisy, drviče, kompresorové stanice.
- Nabíjacie huby: Napájanie skupiny nabíjacích staníc pre elektromobily.
- Komerčné budovy: Hlavný vypínač a istenie pre reštaurácie (veľké kuchyne) alebo dátové centrá.
Rýchly výber / Rozdiel medzi B63 a C63:
- ✔ B63 (Eaton 286595): Vypína pri 189-315 A. Je vhodný pre hlavné prívody administratívnych budov alebo bytových domov, kde prevažujú bežné spotrebiče a odporové záťaže.
- ✔ C63 (Tento model): Vypína až pri 315-630 A. Je určený pre prevádzky s motormi, transformátormi a induktívnou záťažou, kde by B63 pri štarte vypadával.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Aký kábel je potrebný?
Minimálne 16 mm2 (CYKY-J 5x16). Pri dlhších trasách alebo uložení v zemi/izolácii môže byť potrebný aj 25 mm2. Kábel 10 mm2 je pre 63 A nedostatočný.
Môžem ho použiť ako hlavný istič pre dom?
Áno, ak máte od distribúcie povolený odber 3x63 A (čo je pre rodinný dom veľmi nadštandardné a drahé). Skôr sa používa pre bytové domy alebo firmy. Distribútor môže vyžadovať charakteristiku B, ak nemáte projekt na C.
Aký je rozdiel medzi 6 kA a 10 kA (PL7)?
Pri takto vysokých prúdoch (63 A) je riziko veľkého skratového prúdu vyššie, najmä blízko transformátora. Preto sa často v priemysle vyžaduje 10 kA (PL7). PL6 (6 kA) použite len vtedy, ak viete, že skratový prúd v mieste inštalácie neprekročí 6000 A.
Dá sa zapojiť do lišty?
Áno, je kompatibilný s 3-fázovými prepojovacími lištami Eaton.
Zvládne motor 30 kW?
Motor 30 kW má menovitý prúd okolo 55-60 A. Istič C63 je preň vhodný a mal by zvládnuť aj rozbeh (ideálne s rozbehom hviezda-trojuholník alebo softštartérom).
Prečo ide páčka ťažko?
Ističe s vysokým prúdom (63 A) majú veľmi silné pružiny na zabezpečenie rýchleho rozpojenia a silného prítlaku kontaktov. Vyšší odpor páčky je pri týchto modeloch normálny.
Spĺňa normy?
Áno, je certifikovaný podľa STN EN 60898.
