Istič ETI ETIMAT P10 C25/3 – 25 A, 3-pólový, 10 kA (001901332)
Kód: 001901332
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Istič ETIMAT P10 C25 je ideálnou voľbou pre ochranu trojfázových motorov a zariadení s vysokým nábehovým prúdom (cirkulárky, kompresory). Poskytuje spoľahlivé istenie bez nežiaducich výpadkov pri štarte, s vysokou odolnosťou 10 kA.
Rýchle parametre
- Menovitý prúd: 25 A (pre vyššie výkony)
- Charakteristika C: Toleruje nábehové prúdy (5 – 10 x In)
- Skratová odolnosť: 10 kA (priemyselná trieda)
- Počet pólov: 3 (pre 3-fázové systémy 400 V)
- Pripojiteľnosť: Vodiče 1 – 25 mm2
- Séria: ETI ETIMAT P10 (Slovinsko)
Použitie
Tento 3-pólový istič nájde uplatnenie v rozvádzačoch v dielňach, garážach a priemysle.
Typické aplikácie:
- Istenie motorov cirkulárok, štiepačiek dreva a veľkých kompresorov.
- Napájanie 32 A zásuviek (kde je obmedzený odber na 25 A).
- Ochrana výkonných zváračiek (3-fázových).
- Hlavný istič pre podružné rozvádzače s motorickou záťažou.
Viac informácií o tom, kedy zvoliť charakteristiku C, nájdete v článku Ističe a poistky: Ochranné mechanizmy v systémoch.
Rýchly výber / Na čo si dať pozor:
- ✔ Výkon: Vhodné pre trojfázové motory do cca 12,5 kW (závisí od účinníka).
- ✔ Štart: C25 krátkodobo "podrží" prúd až do 250 A (po dobu < 0,1 s), čo umožní rozbeh motora bez výpadku.
- ✘ Slučka: Vyžaduje nižšiu impedanciu poruchovej slučky než B25. Pri dlhých vedeniach to môže byť problém (istič nevypne včas pri skrate).
- ✘ Kábel: Vyžaduje sa kábel CYKY-J 5x4 mm2 alebo 5x6 mm2 (podľa uloženia).
Výhody v praxi
- Odolnosť: 10 kA konštrukcia zaručuje dlhšiu životnosť kontaktov.
- Bezpečnosť: Mechanicky prepojené páčky zabezpečia odpojenie všetkých fáz pri poruche.
- Indikácia: Stav kontaktov (ON/OFF) je jasne signalizovaný farebným terčíkom.
- Flexibilita: Duálne svorky umožňujú pripojenie vodiča aj hrebeňovej lišty.
Technické parametre
Kompatibilita a montáž
Dôležité pre inštaláciu:
- Rozvádzač: Montáž na DIN lištu 35 mm.
- Lišty: Kompatibilné s 3-fázovými hrebeňovými lištami.
- Káble: Vhodné pre káble s prierezom 4 mm2 až 6 mm2.
- Normy: Relevantné normy pre tento typ výrobku: STN EN 60898-1. Konkrétnu zhodu vždy overte v dokumentácii výrobcu.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Kedy použiť C25 namiesto B25?
C25 je potrebný, ak istič B25 vypadáva pri zapnutí zariadenia (napr. cirkulárka, kompresor), hoci jeho trvalý odber je v norme. C25 toleruje krátkodobé preťaženie pri štarte.
Aký je rozdiel medzi 10 kA a 6 kA verziou?
10 kA verzia (ETIMAT P10) je odolnejšia a bezpečnejšia. Dokáže prerušiť silnejší skrat (až 10 000 A) bez zničenia. Je to štandard pre priemyselné použitie a nové inštalácie.
Môžem ho použiť na 32 A zásuvku?
Áno, je to bežná prax, ak chcete obmedziť odber na zásuvke 32 A na maximálne 25 A (napr. kvôli slabšiemu hlavnému ističu alebo káblu).
Prečo je dôležitá impedancia slučky?
Aby istič C25 vypol pri skrate okamžite, musí prúd dosiahnuť aspoň 250 A (10x In). Ak je vedenie príliš dlhé, tento prúd nemusí vzniknúť a istič nevypne včas. Preto je nutné meranie revíznym technikom.
Aký vodič pasuje do svoriek?
Svorky zvládnu vodiče do 25 mm2, ale pre 25 A sa bežne používa 4 mm2 alebo 6 mm2.
Dá sa zaplombovať?
Áno, istič má otvory v páčke pre plombovanie v oboch polohách (ON/OFF).
Funguje aj na jednosmerný prúd (DC)?
Nie, tento model je pre striedavé napätie (AC). Pre DC aplikácie sú nutné špeciálne DC ističe.
Aké príslušenstvo je možné pripojiť?

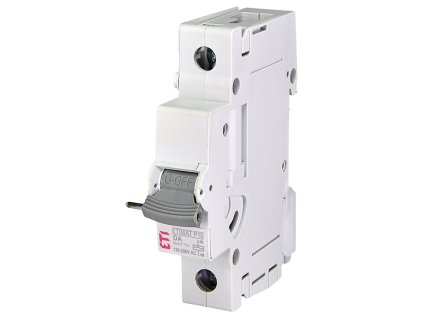

Z boku je možné pripojiť pomocné kontakty (PS) alebo vyrážacie spúšte (DA) pre diaľkové ovládanie.
Aký uťahovací moment použiť?
Odporúča sa 2,5 Nm. Správne dotiahnutie je kritické pre bezpečnosť spojov.
Čo znamená trieda obmedzenia energie 3?
Znamená to, že istič pri skrate veľmi rýchlo obmedzí energiu, ktorá prejde do obvodu, čím chráni káble pred prehriatím.
Môžem pripojiť hliníkové vodiče?
Priamo nie. Pre hliník použite špeciálnu kontaktnú pastu (napr. Wago Alu-Plus) alebo adaptér.
Akú teplotu znesie?
Pracovný rozsah je -25 °C až +55 °C. Pri vyšších teplotách v rozvádzači treba počítať s deratingom (vypne skôr).
Sú póly spojené mechanicky?
Áno, pri poruche na jednej fáze dôjde k bezpečnému odpojeniu všetkých troch fáz súčasne.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Ističe (MCB) - nadprúdová ochrana obvodov |
|---|---|
| Hmotnosť: | 0.316 kg |
| EAN: | 3838895953579 |
| Druh produktu: | Istič |
| ? Skratová odolnosť: | 10kA |
| ? Charakteristiky ističov: B, C, D: | C |
| ? Menovitý prúd: | 25 A |
| Počet pólov: | 3 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 3 |
| Typový rad: | ETIMAT P10 |
| Menovitý prierez: | 1...25 |
| Typ napätia: | AC |
