Istič ETI ETIMAT P6 C16/1 – 16 A, 1-pólový, 6 kA (001900030)
Kód: 001900030
Súvisiaci tovar
Podrobný popis
Rýchle zhrnutie: Istič ETIMAT P6 C16 je určený pre jednofázové obvody, kde bežný istič B16 vypadáva pri štarte. Charakteristika C toleruje krátkodobé preťaženie, čo je kľúčové pre pripojenie motorov, veľkých uhlových brúsok alebo zváračiek.
Rýchle parametre
- Menovitý prúd: 16 A (štandard pre zásuvky)
- Charakteristika C: Toleruje nábehové prúdy (5 – 10 x In)
- Skratová odolnosť: 6 kA (štandard pre domové inštalácie)
- Počet pólov: 1 (fázový vodič)
- Pripojiteľnosť: Vodiče 1 – 25 mm2
- Séria: ETI ETIMAT P6 (ekonomická séria)
Použitie
Tento istič je nenahraditeľný v dielňach a technických miestnostiach. Inštaluje sa do rozvádzačov na DIN lištu.
Typické aplikácie:
- Istenie zásuviek v dielni pre ručné náradie (vŕtačky, brúsky).
- Ochrana jednofázových motorov čerpadiel a kompresorov.
- Istenie obvodov s transformátormi (napr. pre halogénové osvetlenie).
- Napájanie mikrovlniek a vysávačov (ak vypadávajú na B16).
Viac o tom, kedy je nutná charakteristika C, nájdete v článku Ističe a poistky: Ochranné mechanizmy v systémoch.
Rýchly výber / Na čo si dať pozor:
- ✔ Výkon: Vhodné pre trvalú záťaž do cca 3680 W (pri 230 V).
- ✔ Štart: C16 krátkodobo "podrží" prúd až do 160 A (po dobu < 0,1 s), čo je nevyhnutné pre rozbeh indukčnej záťaže.
- ✘ Slučka: Vyžaduje nižšiu impedanciu poruchovej slučky než B16. Pri použití na konci dlhého predlžovacieho kábla nemusí pri skrate zafungovať správne.
- ✘ Kábel: Vyžaduje sa medený kábel s prierezom min. 2,5 mm2 (CYKY-J 3x2,5).
Výhody v praxi
- Stabilita: Rieši problémy s "vyhadzovaním" ističa pri zapnutí výkonných spotrebičov.
- Kompaktnosť: Šírka 1 modul (18 mm).
- Indikácia: Poloha páčky jasne ukazuje stav zapnuté/vypnuté.
- Montáž: Jednoduché nacvaknutie na DIN lištu.
Technické parametre
Kompatibilita a montáž
Pred montážou skontrolujte:
- Rozvádzač: Montáž na DIN lištu 35 mm.
- Lišty: Kompatibilné s vidlicovými aj kolíkovými prepojovacími lištami.
- Káble: Vhodné pre káble s prierezom 2,5 mm2 (štandard pre 16 A).
- Normy: Relevantné normy pre tento typ výrobku: STN EN 60898-1. Konkrétnu zhodu vždy overte v dokumentácii výrobcu.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Kedy použiť C16 namiesto B16?
C16 je nevyhnutný, ak B16 vypadáva pri zapnutí zariadenia (vysávač, píla, zváračka). C16 je menej citlivý na krátkodobé prúdové špičky pri štarte.
Aký je rozdiel medzi radom P6 a P10?
Rad P6 (6 kA) je určený pre bežné domové inštalácie. Rad P10 (10 kA) je robustnejší a používa sa v priemysle. Pre domácu dielňu zvyčajne stačí P6, pokiaľ projektant neurčí inak.
Môžem ho použiť na bežnú zásuvku?
Áno, je to štandardný istič pre zásuvkové okruhy, kde sa predpokladá pripojenie spotrebičov s motorom. Pre bežnú elektroniku (TV, PC) stačí aj B16.
Prečo je dôležitá impedancia slučky?
Pri charakteristike C musí skratový prúd dosiahnuť aspoň 160 A (10x In), aby istič vypol okamžite. Ak je vedenie dlhé (napr. predlžovačka na bubne), tento prúd nevznikne a istič nevypne včas. Preto je nutné meranie.
Aký vodič pasuje do svoriek?
Svorky zvládnu vodiče do 25 mm2, ale pre 16 A sa štandardne používa medený vodič 2,5 mm2.
Dá sa zaplombovať?
Áno, istič má otvory v páčke pre plombovanie v oboch polohách.
Funguje aj na jednosmerný prúd (DC)?
Nie, tento model je pre striedavé napätie (AC). Pre DC obvody sú nutné špeciálne DC ističe.
Čo znamená trieda obmedzenia energie 3?
Znamená to, že istič pri skrate extrémne rýchlo obmedzí energiu, ktorá prejde do obvodu, čím chráni káble pred prehriatím.
Ako pripojiť viac ističov vedľa seba?
Pomocou prepojovacej lišty (hrebienka). Uľahčuje to montáž a sprehľadňuje rozvádzač.
Aké príslušenstvo je možné pripojiť?

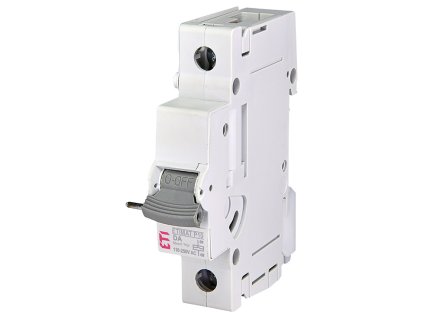

Z boku je možné pripojiť pomocné kontakty (PS) pre signalizáciu alebo vyrážaciu spúšť (DA) pre diaľkové vypnutie.
Aký uťahovací moment použiť?
Odporúča sa 2,5 Nm. Správne dotiahnutie je kľúčové pre bezpečnosť.
Môžem pripojiť hliníkový vodič?
Priamo nie. Pre hliník je nutné použiť špeciálnu kontaktnú pastu (napr. Wago Alu-Plus) alebo adaptér.
Akú teplotu znesie?
Pracuje spoľahlivo v rozsahu teplôt okolia od -40 °C do +70 °C.
Je vhodný pre montáž na omietku?
Sám o sebe nie (má IP20). Musí byť v skrinke (rozvodnici). Existujú malé kryty na omietku pre 1-2 moduly.
Pasuje do starých rozvádzačov?
Ak majú štandardnú DIN lištu (35 mm), tak áno. Je to štandardný modulárny prístroj.
Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ
Dodatočné parametre
| Kategória: | Ističe (MCB) - nadprúdová ochrana obvodov |
|---|---|
| Hmotnosť: | 0.092 kg |
| EAN: | 3838895920243 |
| Druh produktu: | Istič |
| ? Skratová odolnosť: | 6kA |
| ? Charakteristiky ističov: B, C, D: | C |
| ? Menovitý prúd: | 16 A |
| Počet pólov: | 1 |
| ? Stupeň krytia IP: | IP20 |
| Šírka v moduloch: | 1 |
| Typový rad: | ETIMAT P6 |
| Menovitý prierez: | 1...25 |
| Typ napätia: | AC |
