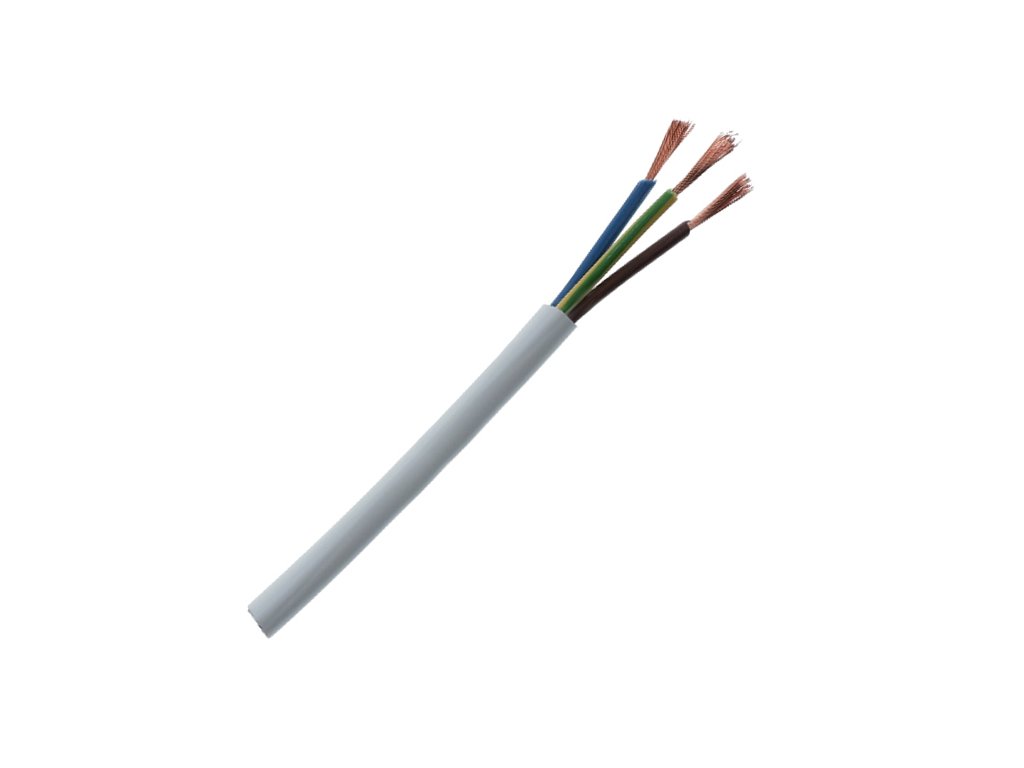

Ohybný PVC kábel H05VV-F 3G0,75 mm2 (CYSY), biely – Metráž
Kód: H05VV-F 3G 0-75
Podrobný popis
Expertný verdikt: Ohybný plastový kábel H05VV-F (CYSY) s prierezom 3G0,75 mm² je populárnym a najmä veľmi diskrétnym inštalačným prvkom pre pripájanie drobných interiérových spotrebičov k sieti. Na rozdiel od dvojžilovej verzie, tento kábel disponuje aj zeleno-žltým ochranným vodičom (PE), čo znamená, že ho môžete absolútne bezpečne použiť pre spotrebiče zaradené do Triedy ochrany I (napríklad kovové stolné lampy alebo ľahké spotrebiče, ktorých kostra musí byť uzemnená). Biela PVC izolácia dokonale splýva s interiérom bytu či kancelárie. Dôrazne však upozorňujeme, že prierez 0,75 mm² je technologicky stavaný len pre prúdové odbery do 6 A (cca 1 380 W), a preto sa nesmie využívať na napájanie varných kanvíc, žehličiek či elektrických ohrievačov.
Kľúčové vlastnosti
- ✔ Trojžilová konštrukcia (3G): Kábel obsahuje fázový, neutrálny a ochranný PE vodič, čo umožňuje jeho nasadenie aj pri spotrebičoch vyžadujúcich prepojenie s uzemnením.
- ✔ Interiérový štandard: Hladký biely plášť z PVC pôsobí čisto a nenarušuje dizajn pri vedení pozdĺž bielych stien, soklov alebo kancelárskych stolov.
- ✔ Vysoká ohybnosť v teple: Jemne lanované medené jadro (trieda 5) zabezpečuje skvelú flexibilitu kábla pri izbovej teplote nad +5 °C.
- ✔ Tenký a kompaktný profil: S priemerom len okolo 6,3 mm zaberá pri montáži minimum miesta.
Použitie v elektrotechnickej praxi
- Ideálny na zapájanie stolných a stojanových kovových lámp, kde je kvôli bezpečnosti nutné uzemniť vodivú kostru.
- Výroba tenkých a nenápadných predlžovacích prívodov (s uzemnením) výhradne pre zariadenia s nízkym odberom v suchom interiéri.
- Pripojenie ľahkej elektroniky (PC technika, monitory, malé adaptéry), ktoré disponujú prípojkou typu "klinec" a vyžadujú ochranný vodič.
- Opravy prívodných šnúr drobných bytových zariadení (napr. ľahké ventilátory).
★ Rýchly výber / Na čo si dať pozor
- Prísne výkonové obmedzenie (0,75 mm²): Prierez 0,75 mm² je normovaný len na slabé prúdové zaťaženie do cca 6 A. Pod hrozbou roztavenia izolácie a požiaru sa tento kábel nesmie použiť na vysávače, mikrovlnné rúry, žehličky, ohrievače, ani na výrobu centrálnych viacnásobných predlžovačiek v obývačke.
- Prítomnosť ochranného vodiča (PE): Vďaka žlto-zelenému PE vodiču je tento kábel pre prístroje v Triede ochrany I úplne vyhovujúci (na rozdiel od 2-žilovej verzie). Uzemňovací vodič sa pripája výhradne na príslušný ochranný kolík vo vidlici a na kostru spotrebiča.
- Teplotné obmedzenia PVC: Plastový (PVC) obal pri teplotách blížiacich sa k nule rapídne stráca svoju ohybnosť. Ak by ste tento kábel ohýbali vonku v mraze, plášť okamžite praskne.
Najčastejšie inštalačné chyby
- ✘ Zámena fázového a ochranného vodiča: Je absolútne neprípustné zameniť zapojenie. Hnedý (fázový) a modrý (neutrálny) vodič prenášajú pracovný prúd. Zeleno-žltý (ochranný PE) vodič slúži iba na zaistenie bezpečnosti a uzemnenie kovových častí stroja a za žiadnych okolností sa naň nesmie pripájať pracovné napätie.
- ✘ Pripájanie lankových vodičov bez dutiniek: Tenké medené lanká sa vo vidlici nesmú uťahovať skrutkou napriamo. Rotácia skrutky by drobné drôtiky potrhala a vytvorila by nebezpečný prechodový odpor. Na odizolovaný koniec patrí nalisovaná elektrotechnická káblová dutinka.
- ✘ Ukladanie pevne do steny: H05VV-F patrí do kategórie pohyblivých prívodov. Tento kábel nesmie byť zaomietnutý natrvalo do muriva alebo ťahaný v zemi (na to slúži inštalačný kábel CYKY).
Ako správne objednať a dimenzovať kábel
- Skontrolujte štítok na zadnej strane pripájaného zariadenia. Príkon v jednotkách Watt nesmie v žiadnom prípade presiahnuť 1 380 W.
- Zakúpte si k nemu klasickú 3-pólovú 230 V zástrčku s uzemňovacím kontaktom (zdierkou pre kolík).
- Do košíka vložte potrebný počet bežných metrov. Kábel z veľkého bubna je predávaný v metráži a vždy dodaný v jednom súvislom kuse.
Výhody v praxi
- ✔ Kompaktnosť s uzemnením: Aj napriek prítomnosti tretieho (bezpečnostného) vodiča má tento kábel stále veľmi tenký vonkajší priemer, čo umožňuje jeho pohodlné ukrytie za nábytok alebo do najtenších káblových líšt.
- ✔ Čistá a rýchla montáž: PVC (polyvinylchlorid) sa odblankovacími kliešťami strihá a sťahuje úplne hladko, čo mimoriadne uľahčuje napájanie malých svorkovníc vo vnútri lustrov.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí presná technická odpoveď.
1. Prečo je v názve označenie 3G0,75 a nie 3x0,75?
Podľa medzinárodného elektrotechnického značenia písmeno "G" (z anglického Ground) deklaruje prítomnosť zeleno-žltého ochranného vodiča (PE) priamo v konštrukcii kábla. Káble s označením "x" (napr. 3x0,75) tento ochranný vodič neobsahujú. Model 3G0,75 je tak plnohodnotne pripravený pre bezpečné uzemnenie kovových spotrebičov v Triede ochrany I.
2. Môžem z tohto kábla vyrobiť bežnú predlžovačku pre obývačku?
Technicky to možné je (do 1-zásuvky), ale je tu obrovské riziko. Prierez 0,75 mm² znesie iba 6 A (1 380 W). Ak by ste takúto predlžovačku s viacnásobnou zásuvkou dali do obývačky a niekto by do nej naraz zapojil výkonný vysávač (2 000 W) a žehličku, tenký kábel by sa začal taviť a spôsobil by požiar. Pre štandardné predlžovačky s viacnásobnou zástrčkou sa musí z bezpečnostných dôvodov použiť kábel s prierezom 3G1,5 mm².
3. Aký je rozdiel medzi týmto PVC káblom a gumeným káblom H05RR-F?
Rozdiel je v použitom materiáli vonkajšieho plášťa a izolácie žíl. PVC kábel (H05VV-F) je určený výhradne do izbových a temperovaných teplôt. V zime a chlade tvrdne. Gumený kábel (H05RR-F) sa zasa primárne používa v chladnom a drsnejšom prostredí (dielne, garáže), pretože jeho kaučuková izolácia zostáva poddajná a mäkká aj pri teplote -25 °C.
4. Ako a čím mám mäkké lanká z kábla bezpečne zapojiť do zástrčky?
Lankové medené žily (tvorené množstvom vlasových drôtikov) sa nesmú pripájať pod uťahovaciu skrutku vo vidlici napriamo. Tlaková rotácia skrutky by drôtiky roztlačila a narušila. Na odizolovaný koniec každého vodiča je nutné špeciálnymi lisovacími kliešťami nalisovať elektrotechnickú káblovú dutinku. Vodič stlačený v dutinke následne bezpečne vložíte pod svorku.
5. Je možné tento kábel vytiahnuť v zime na záhradu?
Dôrazne to neodporúčame z bezpečnostných dôvodov. Izolácia z polyvinylchloridu (PVC) pri poklese okolitej teploty pod +5 °C masívne stvrdne. Pri jej namáhaní (zmotávaní alebo posúvaní na mraze) by plastový obal takmer isto praskol a odhalil by žily pod životunebezpečným napätím 230 V. Na zimu si zakúpte gumené káble.
6. Je možné tento ohybný kábel použiť natrvalo do steny pod omietku?
Nie. Model H05VV-F je legislatívne zaradený do kategórie šnúr pre "pohyblivé uloženie". Nespĺňa technické normy pre pevnú domovú inštaláciu skrytú priamo v murive, nesmie sa zaomietnuť a nesmie sa ťahať v zemi. Do stien patria certifikované inštalačné káble s pevným (drôtovým) jadrom, ako je kábel CYKY.
7. Prečo sa tento kábel u starších majstrov označuje ako "CYSY"?
"CYSY" je staré československé označenie. Jednotlivé písmená znamenali: "C" pre medené jadro, "Y" pre plastovú izoláciu žily, druhé "Y" pre plastový vonkajší plášť a "S" na konci definovalo stredné mechanické zaťaženie. V súčasnosti je v platnosti európsky harmonizovaný kód "H05VV-F", no elektrikári zo zvyku často pýtajú CYSY kábel, pričom ide o identický produkt.
Dodatočné parametre
| Kategória: | Flexibilné PVC káble na metráž (CYSY, H05VV-F) |
|---|---|
| Hmotnosť: | 0.07 kg |
