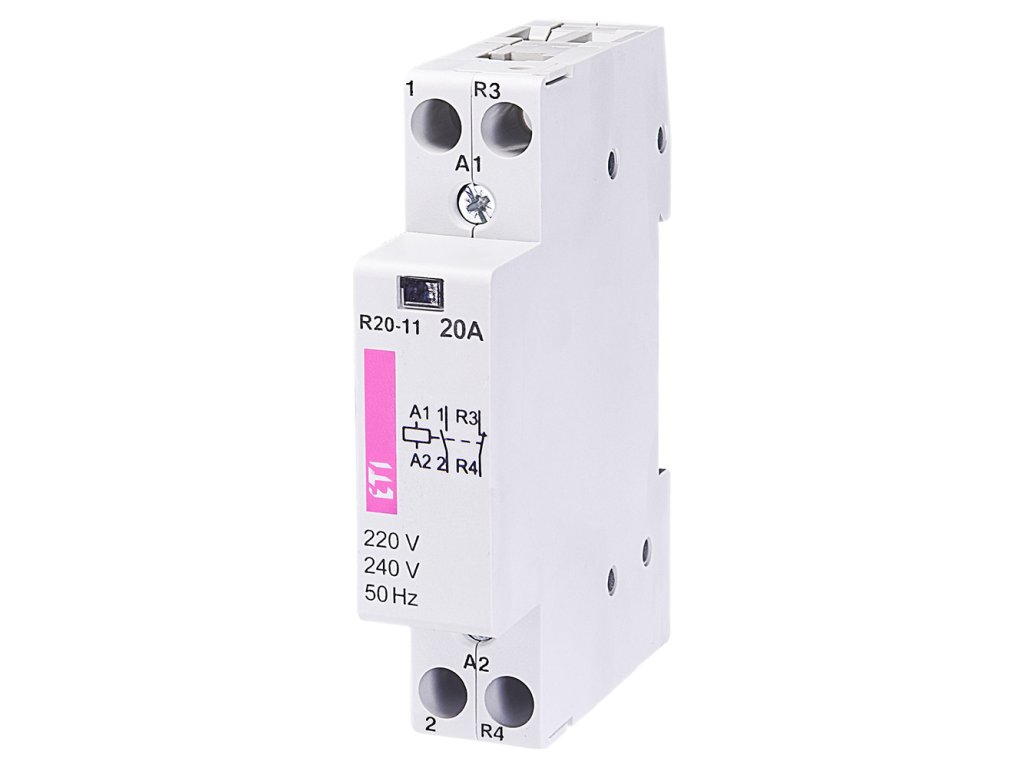

Modulárny stýkač 20A (1x NO + 1x NC) 230V AC – ETI R 20-11 (002461220)
Kód: 002461220
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI R 20-11 ponúka špecifickú kombináciu kontaktov v kompaktnom tele. S jedným spínacím a jedným rozpínacím kontaktom v šírke 1 modulu je ideálny pre jednoduché automatizačné úlohy, ako je blokovanie spotrebičov alebo signalizácia stavu.
Kľúčové vlastnosti
- ✔ Konfigurácia 11: 1x NO (Normally Open) + 1x NC (Normally Closed).
- ✔ Kompaktnosť: Šírka len 18 mm (1 modul).
- ✔ Výkon 20 A: Dostatočný pre bežné ovládacie a signalizačné obvody.
- ✔ Cievka 230 V AC: Štandardné ovládanie sieťovým napätím.
Použitie v praxi
- Blokovanie jedného spotrebiča pri chode iného (priorita).
- Zapnutie svetla a súčasné vypnutie iného okruhu (napr. orientačného osvetlenia).
- Signalizácia stavu "Vypnuté" (cez NC kontakt).
- Viac o funkciách a zapojení sa dočítate v článku ako správne vybrať stýkač.
★ Rýchly výber / Na čo si dať pozor
- Overte, či potrebujete práve túto kombináciu kontaktov (1 zopnúť, 1 rozopnúť). Ak potrebujete spínať 2 fázy, zvoľte model R 20-20.
- Cievka je na 230 V AC. Pre tichú prevádzku v obytných miestnostiach zvážte sériu RD (napr. RD 20-11).
- Menovitý prúd 20 A je pre odporovú záťaž.
Najčastejšie chyby pri výbere
- ✘ Zámena kontaktov pri zapájaní (pozor na označenie svoriek: NC býva R1-R2 alebo 1-2, NO býva 3-4).
- ✘ Použitie v DC obvodoch (cievka je len pre AC).
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte schému – vyžaduje sa kontakt, ktorý sa pri zopnutí rozpojí?
- Overte ovládacie napätie (230 V).
- Skontrolujte miesto v rozvádzači (18 mm).
Kedy je to správna voľba
- ✔ Ak potrebujete jednoduchú logiku (ak beží A, vypni B).
- ✔ Pre pomocné ovládanie v technických miestnostiach.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete spínať 2 nezávislé fázy súčasne (použite R 20-20).
Výhody v praxi
- ✔ Univerzálnosť: Nahrádza dve samostatné relé v jednom module.
- ✔ Kvalita: Robustné prevedenie od ETI.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu TH35.
- Dávajte pozor na označenie svoriek, aby ste nezamenili NO a NC kontakt.
- Vhodný do bežných domových rozvodníc.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo sa stane pri výpadku prúdu?
Stýkač sa vráti do kľudového stavu. Spínací kontakt (NO) sa rozpojí a rozpínací kontakt (NC) sa spojí (zapne pripojené zariadenie).
Môžem NC kontakt použiť na signalizáciu?
Áno, je to časté využitie. Keď stýkač zopne hlavnú záťaž (NO), NC kontakt rozpojí kontrolku "Pripravené", alebo naopak.
Ako zapojiť cievku?
Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) a na svorku A2 sa pripojí neutrálny vodič (N).
Bude stýkač bzučať?
Štandardné AC cievky môžu vydávať jemný brum. Pre tiché aplikácie odporúčame sériu RD (napr. RD 20-11).
Aký je rozdiel medzi R 20-11 a R 20-20?
R 20-11 má 1 spínací a 1 rozpínací kontakt. R 20-20 má 2 spínacie kontakty (oba zapnú naraz).
Môžem ho použiť na blokovanie bojlera?
Áno. Ak sa zapne prioritný spotrebič (cievka stýkača dostane napätie), NC kontakt rozpojí obvod bojlera.
Aký istič zvoliť?
Predradený istič nesmie prekročiť 20 A. Bežne sa používa 10 A alebo 16 A.
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.135 kg |
| EAN: | 3838895141051 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
