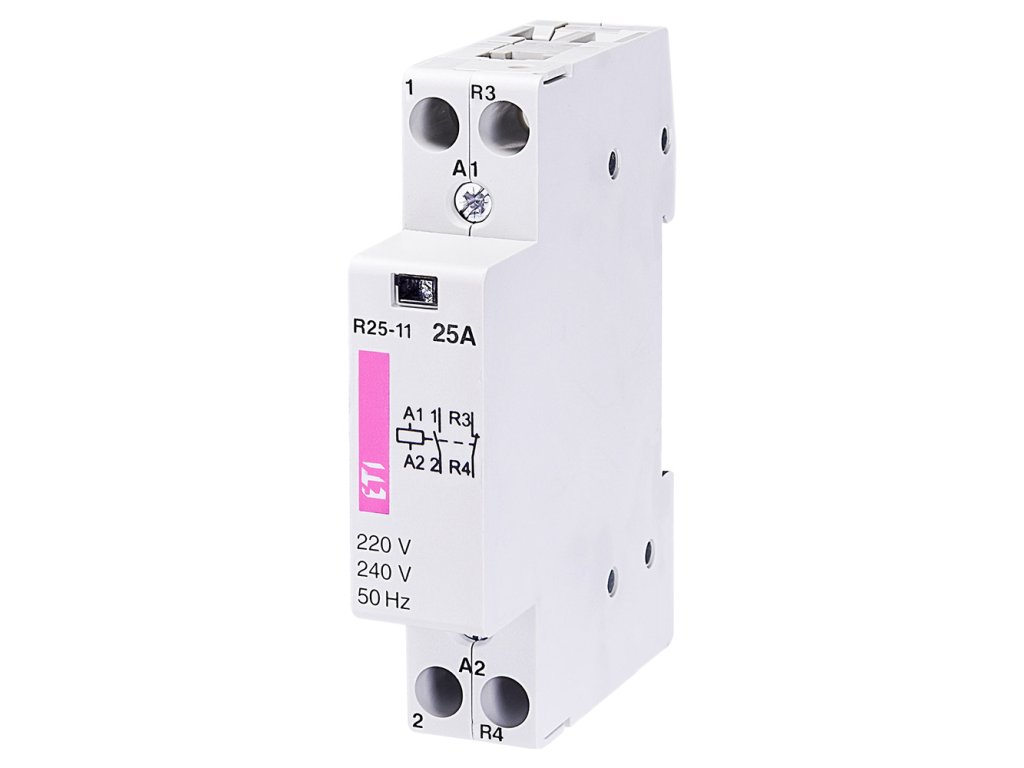

Modulárny stýkač 25A (1x NO + 1x NC) 230V AC - ETI R 25-11 (002463504)
Kód: 002463504
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI R 25-11 je špecifický svojou konfiguráciou kontaktov. Ponúka 1 spínací a 1 rozpínací kontakt v šírke len 1 modulu. Toto riešenie je ideálne pre aplikácie, kde je potrebné pri zopnutí jedného zariadenia iné zariadenie automaticky odpojiť (tzv. blokovanie alebo prioritné spínanie).
Kľúčové vlastnosti
- ✔ Konfigurácia 11: 1x NO (Normally Open - spínací) + 1x NC (Normally Closed - rozpínací).
- ✔ Kompaktnosť: Šírka len 18 mm (1 modul) šetrí miesto v rozvádzači.
- ✔ Výkon 25 A: Dostatočný pre bežné domáce spotrebiče a kúrenie.
- ✔ Cievka 230 V AC: Štandardné ovládanie sieťovým napätím.
Použitie v praxi
- Blokovanie elektrického kúrenia pri chode iného výkonného spotrebiča (prioritné relé).
- Prepínanie medzi dvoma režimami (napr. denný/nočný režim).
- Signalizácia chodu zariadenia (rozpínací kontakt zhasne kontrolku pri zapnutí).
- Viac informácií o zapojení nájdete v článku ako správne vybrať stýkač a čítať označenia.
★ Rýchly výber / Na čo si dať pozor
- Tento stýkač má 1 kontakt v pokoji zopnutý (NC). Po privedení napätia na cievku sa tento kontakt rozpojí. Druhý kontakt (NO) sa naopak zopne.
- Cievka je na 230 V AC. Ak potrebujete tichú cievku alebo DC ovládanie, hľadajte sériu RD (napr. RD 25-11).
- Menovitý prúd 25 A platí pre odporovú záťaž (AC-1).
Najčastejšie chyby pri výbere
- ✘ Zámena s modelom R 25-20 (ktorý má 2 spínacie kontakty). Model 11 jeden obvod zapne a druhý vypne.
- ✘ Použitie rozpínacieho kontaktu na istenie – stýkač nie je istič!
Ako overiť kompatibilitu pred objednávkou
- Skontrolujte schému zapojenia – potrebujete kontakty 13-14 (NO) a 21-22 (NC)?
- Overte ovládacie napätie (A1/A2) – musí byť 230 V.
- Uistite sa, že prúd prechádzajúci kontaktmi nepresiahne 25 A.
Kedy je to správna voľba
- ✔ Ak potrebujete jednoduchú logiku "buď - alebo" (napr. svieti zelená alebo červená).
- ✔ Pre technické miestnosti a rozvádzače, kde nevadí štandardný chod AC cievky.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete spínať 2 fázy súčasne – zvoľte model R 25-20 (2x NO).
Výhody v praxi
- ✔ Flexibilita: Jedným prístrojom ovládate dva protichodné procesy.
- ✔ Kvalita ETI: Spoľahlivé spínanie a dlhá mechanická životnosť.
Technické parametre
Kompatibilita a montáž
- Inštalácia na DIN lištu TH35.
- Pri zapájaní dbajte na správne označenie svoriek: 13-14 (NO) a 21-22 (NC) alebo podobne podľa schémy na prístroji.
- Možnosť pripojenia prídavného bloku kontaktov (ak to model podporuje).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo znamená 1x NO + 1x NC?
NO (Normally Open) je kontakt, ktorý je v kľude rozpojený a pri zopnutí cievky sa spojí. NC (Normally Closed) je v kľude spojený a pri zopnutí cievky sa rozpojí.
Môžem ho použiť na prepínanie dvoch fáz?
Áno, ale s opatrnosťou. Keďže ide o jeden prístroj, prepnutie je takmer okamžité. Pre bezpečné prepínanie sietí (záskok) sa odporúčajú špeciálne prepínače sietí s definovanou polohou "0" uprostred.
Ako zapojiť cievku?
Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) – zvyčajne cez ovládací prvok – a na svorku A2 sa pripojí neutrálny vodič (N).
Je vhodný pre LED?
Pre menšie výkony áno. Spínací kontakt (NO) zopne svetlo, rozpínací (NC) môže zopnúť napr. nočné orientačné svetlo, keď je hlavné vypnuté.
Bude stýkač vrčať?
Model R má štandardnú AC cievku, ktorá môže vydávať jemný brum. Pre úplne tichú prevádzku odporúčame sériu RD s AC/DC cievkou.
Aký je rozdiel medzi R 25-11 a R 20-11?
Rozdiel je v menovitom prúde. Model R 25-11 zvládne 25 A, zatiaľ čo R 20-11 je dimenzovaný na 20 A. Rozmery a funkcia sú rovnaké.
Môžem ho použiť ako hlavný vypínač?
Nie, stýkač je akčný člen ovládaný elektricky. Ako hlavný vypínač použite mechanický vypínač (napr. ETI SV).
Dodatočné parametre
| Kategória: | Stýkače, relé (pomocné, nadprúdové) a pätice |
|---|---|
| Hmotnosť: | 0.13 kg |
| EAN: | 3838895564508 |
| Druh produktu: | Stýkač |
| ? Stupeň krytia IP: | IP40 |
