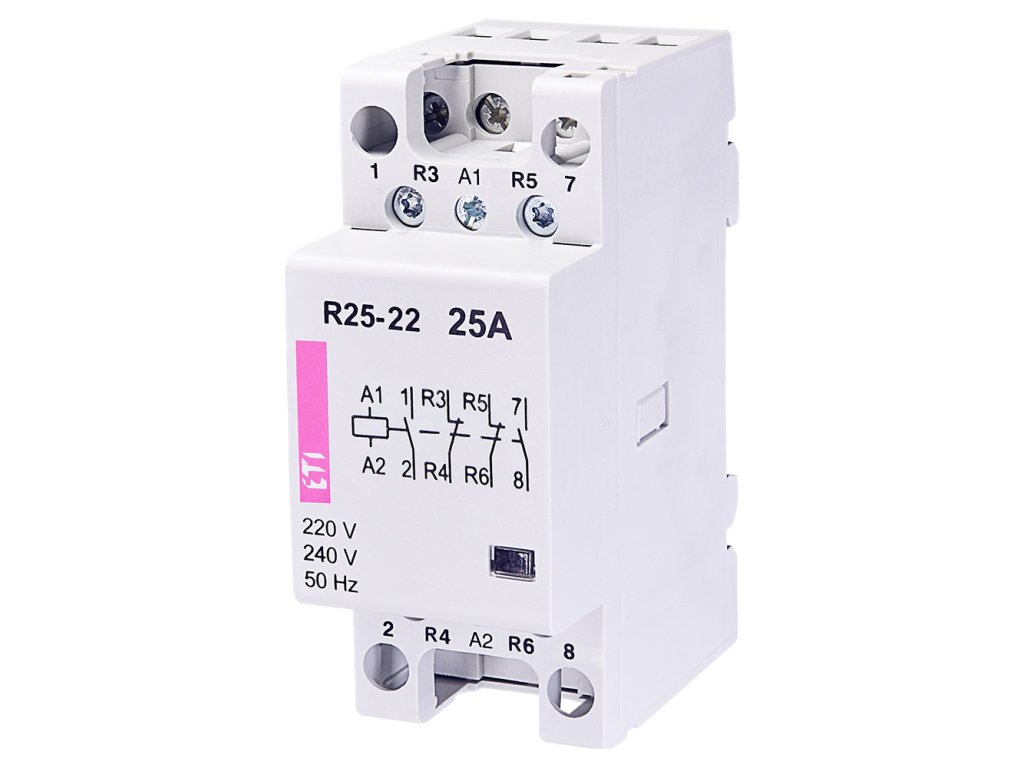

Modulárny stýkač 4-pólový 25A (2x NO + 2x NC) 230V AC – ETI R 25-22 (002462340)
Kód: 002462340
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Stýkač ETI R 25-22 je "švajčiarsky nožík" medzi modulárnymi prístrojmi. Vďaka konfigurácii kontaktov 2+2 (2 zopnuté, 2 rozopnuté) dokáže riešiť zložitejšie úlohy riadenia, blokovania a signalizácie v jedinom prístroji so šírkou 2 moduly.
Kľúčové vlastnosti
- ✔ Konfigurácia 22: 2x NO (Normally Open) + 2x NC (Normally Closed).
- ✔ Duálna logika: Pri aktivácii cievky sa dva obvody spoja a dva iné rozpoja.
- ✔ Výkon 25 A: Dostatočný pre bežné spotrebiče v domácnosti a priemysle (AC-1).
- ✔ Cievka 230 V AC: Štandardné ovládanie sieťovým napätím.
Použitie v praxi
- Prepínanie medzi hlavným a záložným zdrojom (pre nenáročné aplikácie).
- Ovládanie dvoch skupín spotrebičov, ktoré nesmú bežať súčasne (blokovanie).
- Komplexná signalizácia stavov do riadiaceho systému (MaR).
- Zistite viac o možnostiach zapojenia v našom článku ako správne vybrať stýkač a čítať označenia.
★ Rýchly výber / Na čo si dať pozor
- Skontrolujte, či potrebujete práve kombináciu 2 spínacích a 2 rozpínacích kontaktov. Ak potrebujete len spínať 4 vodiče, zvoľte model R 25-40.
- Cievka je na 230 V AC. Pre tichú prevádzku (napr. v byte) zvážte sériu RD, ktorá nevrčí.
- Tento stýkač nie je určený na priame reverzovanie motorov (hrozí skrat medzi fázami pri prepnutí).
Najčastejšie chyby pri výbere
- ✘ Zámena NO a NC kontaktov pri zapájaní (pozorne sledujte schému na kryte: NC má koncovku 1-2, NO má 3-4).
- ✘ Preťaženie kontaktov pri spínaní indukčnej záťaže (motory, transformátory).
Ako overiť kompatibilitu pred objednávkou
- Uistite sa, že máte v rozvádzači voľné 2 moduly (šírka 35 mm).
- Overte ovládacie napätie cievky (A1/A2) – musí byť 230 V.
- Spočítajte počet vodičov, ktoré potrebujete spínať a rozpínať.
Kedy je to správna voľba
- ✔ Ak potrebujete v jednom momente niečo zapnúť a iné vypnúť.
- ✔ Pre technické aplikácie vyžadujúce spätnú väzbu o stave.
Kedy radšej zvoliť iné riešenie:
- ✘ Ak potrebujete spínať 3-fázový sporák alebo motor – použite štandardný R 25-40 (4x NO).
Výhody v praxi
- ✔ Úspora miesta: Nahrádza dve samostatné relé (jedno spínacie, jedno rozpínacie).
- ✔ Prehľadnosť: Všetky silové kontakty v jednom puzdre.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu TH35.
- Venujte zvýšenú pozornosť zapojeniu silových vodičov – nespleťte si svorky NO a NC, inak bude zariadenie fungovať opačne.
- Krytie IP20 je určené pre montáž do rozvodnice.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo znamená 2x NO + 2x NC?
Znamená to, že stýkač má 4 kontakty. Dva z nich sú v kľude rozpojené (NO - Normally Open) a pri zopnutí sa spoja. Ďalšie dva sú v kľude spojené (NC - Normally Closed) a pri zopnutí sa rozpoja.
Môžem ho použiť na prepínanie sietí?
Teoreticky áno (prepnutie z jednej fázy na druhú), ale neodporúča sa to pre hlavný záskok, pretože nemá definované oneskorenie ani mechanické blokovanie. Hrozí riziko oblúka medzi kontaktmi.
Ako zapojiť cievku?
Ovládacie napätie 230 V AC sa pripája na svorky cievky označené A1 a A2. V štandardnej inštalácii sa na svorku A1 privedie fázový vodič (L) – zvyčajne cez ovládací prvok – a na svorku A2 sa pripojí neutrálny vodič (N).
Bude stýkač hlučný?
Model R má štandardnú AC cievku, ktorá môže jemne bzučať. Pre tichú prevádzku odporúčame sériu RD s AC/DC cievkou (napr. RD 25-22).
Aký je rozdiel oproti modelu R 25-40?
Model R 25-40 má všetky 4 kontakty spínacie (NO). Model R 25-22 má polovicu kontaktov opačných (NC), čo mení jeho funkčnosť.
Je vhodný pre LED osvetlenie?
Áno, ale len pre menšie záťaže. Pri väčšom množstve LED zdrojov odporúčame skontrolovať maximálny nábehový prúd alebo použiť stýkač s odolnejšími kontaktmi.
Môžem ho ovládať pohybovým senzorom?
Áno, výstup zo senzora (L) pripojíte na svorku A1 cievky. Stýkač potom zopne (alebo rozopne) pripojené okruhy.
