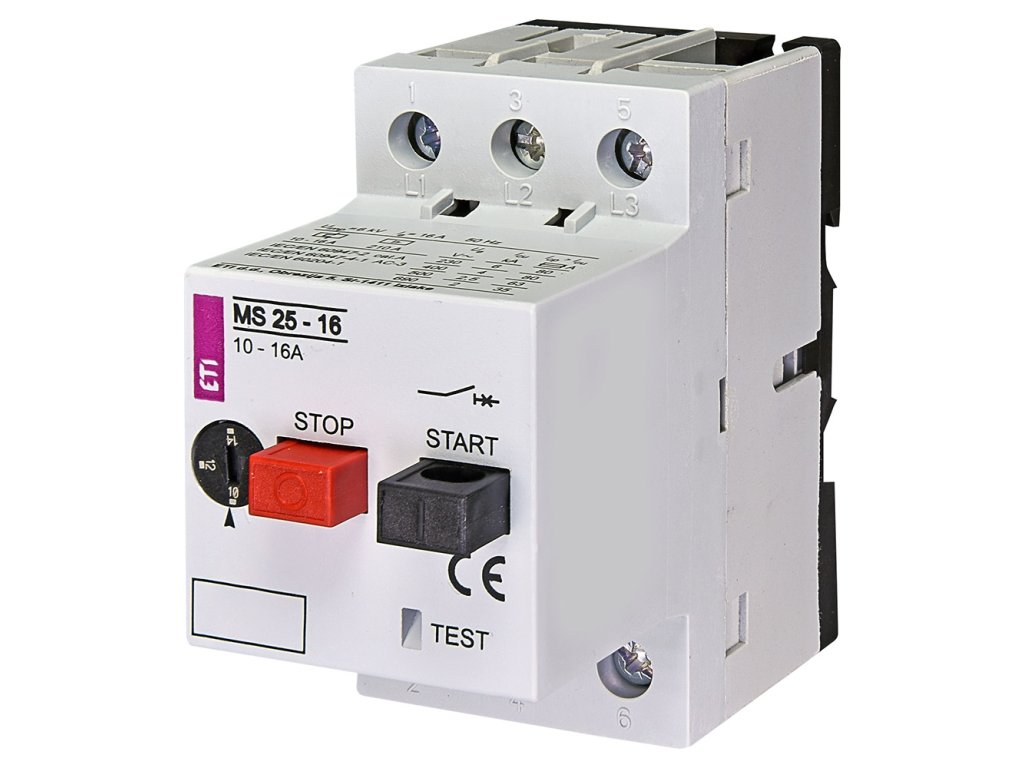

Motorový spúšťač ETI MS25-16 nastavenie 10-16A (004600110)
Kód: 004600110
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Motorový spúšťač ETI MS25-16 je určený pre stredne veľké motory s menovitým prúdom 10 až 16 A (typicky 5,5 kW alebo 7,5 kW pri 400 V). Zabezpečuje komplexnú ochranu v jednom prístroji: magnetickú spúšť pre skraty a bimetalovú spúšť pre preťaženie. Vďaka citlivosti na výpadok fázy chráni motor pred poškodením pri strate jednej fázy napájania.
Kľúčové vlastnosti
- ✔ Nastaviteľný rozsah: Presné nastavenie vypínacieho prúdu v rozmedzí 10 – 16 A pomocou otočného voliča.
- ✔ Ochrana proti výpadku fázy: Mechanizmus okamžite reaguje na nerovnomerné zaťaženie fáz a odpojí motor, čím zabráni jeho zničeniu.
- ✔ Vysoká skratová odolnosť: Magnetická spúšť nastavená na 224 A zaručuje bezpečné odpojenie pri skrate bez nežiaduceho vypnutia pri štarte.
- ✔ Teplotná kompenzácia: Spoľahlivá prevádzka aj pri kolísaní teploty okolia (-20°C až +50°C).
Použitie v praxi
- Ochrana 3-fázových motorov pre čerpadlá, kompresory, ventilátory a obrábacie stroje.
- Hlavný vypínač a ochrana pre miešačky a dopravníky s výkonom do 7,5 kW.
- Náhrada poistiek v motorových obvodoch (odpadá nutnosť výmeny poistiek pri preťažení).
- Možnosť použitia aj pre 1-fázové motory (pri sériovom zapojení všetkých pólov).
★ Rýchly výber / Na čo si dať pozor
- Pre správnu funkciu musí menovitý prúd motora (In) ležať v rozsahu 10 až 16 A. Skontrolujte štítok motora.
- Magnetická spúšť je nastavená na 224 A (14x In max), čo umožňuje priame spúšťanie (DOL) aj motorov s ťažším rozbehom.
- Ak používate spúšťač pre 1-fázový motor, zapojte všetky 3 póly do série (L1-T1 -> L2-T2 -> L3-T3), inak diferenciálna ochrana spôsobí predčasné vypnutie.
- Viac informácií o zapájaní nájdete v článku Stýkače a relé: Ako ich správne vybrať.
Najčastejšie chyby pri výbere
- ✘ Výber spúšťača len podľa kW bez kontroly ampérov (rôzne motory 7,5 kW môžu mať prúd tesne nad 16 A – potom treba model MS25-20).
- ✘ Použitie bežného ističa (charakteristika C) namiesto motorového spúšťača – istič nechráni pred malým preťažením ani výpadkom fázy.
- ✘ Nastavenie prúdu "od oka" na maximum – motor môže zhorieť skôr, než spúšťač zareaguje.
Technické parametre
Kompatibilita a montáž
- Montáž na štandardnú DIN lištu (TH35).
- Možnosť rozšírenia o pomocné kontakty (PS) pre signalizáciu stavu (zapnuté/vypnuté/porucha).
- Vhodné aj do plastových skriniek s krytím IP55 pre povrchovú montáž.
- Pozrite si kompletnú ponuku v kategórii Motorové spúšťače.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Ako nastaviť správny prúd?
Otočným prvkom nastavte presnú hodnotu menovitého prúdu (In) uvedenú na štítku motora. Nenastavujte "rezervu", inak motor nebude chránený proti preťaženiu.
Môžem spúšťač uzamknúť?
Áno, vo vypnutej polohe (STOP) je možné tlačidlo zaistiť visiacim zámkom, čo zvyšuje bezpečnosť pri údržbe zariadenia.
Slúži aj ako hlavný vypínač?
Áno, spúšťač spĺňa požiadavky na bezpečné odpojenie (izolačné vlastnosti) podľa normy.
Potrebujem predradené poistky?
Závisí od skratového prúdu v mieste inštalácie. Spúšťač MS25-16 má obmedzenú vypínaciu schopnosť (nie neobmedzenú ako menšie modely), preto v blízkosti transformátora môže byť potrebné predradené istenie (napr. poistky gG 63A alebo 80A). V bežných podmienkach zvyčajne stačí sám.
Dá sa ovládať diaľkovo?
Iba vypnúť (pomocou podpäťovej alebo vyrážacej spúšte). Na diaľkové zapnutie je nutné použiť stýkač zapojený v sérii.
Ako funguje TEST tlačidlo?
Stlačením malého tlačidla "TEST" na čelnom paneli mechanicky vybavíte spúšť. Tým overíte funkčnosť vypínacieho mechanizmu.
Dodatočné parametre
| Kategória: | Motorové spúšťače (ističe motora) |
|---|---|
| Hmotnosť: | 0.255 kg |
| EAN: | 3838895576396 |
| Druh produktu: | Motorový spúšťač |
