Oceľoplechová rozvodnica Tracon TFE404020 - 400x400x200 mm (IP55/IK10) s montážnou doskou
Kód: TFE404020
Súvisiaci tovar
Podrobný popis
Expertný verdikt: Tracon TFE404020 je profesionálna oceľoplechová rozvodná skriňa so symetrickým štvorcovým pôdorysom (400x400 mm) a zväčšenou montážnou hĺbkou (200 mm). Vďaka masívnej konštrukcii s krytím IP55 a špičkovou nárazuvzdornosťou IK10 zaručuje bezpečné uloženie prístrojov v priemysle, dielňach a technických prevádzkach. Nadštandardná hĺbka umožňuje bezproblémovú montáž hlbších komponentov (frekvenčné meniče, veľké stýkače) a zaisťuje lepšiu cirkuláciu vzduchu vo vnútri skrine.
Kľúčové vlastnosti
- ✔ Extrémna odolnosť: Skriňa z oceľového plechu chránená práškovým nástrekom (RAL 7035) zaručuje dlhú životnosť a ochranu pred mechanickým poškodením (IK10).
- ✔ Krytie IP55: Integrované penové tesnenie na dverách zaručuje spoľahlivú ochranu proti prenikaniu prachu a tryskajúcej vode zo všetkých smerov.
- ✔ Zväčšená hĺbka: Vnútorná hĺbka 200 mm umožňuje bezproblémovú inštaláciu väčších meničov, výkonových stýkačov alebo transformátorov bez narážania na dvere.
- ✔ Montážna doska a príruba: Masívna zinkovaná montážna doska v balení a odnímateľná spodná príruba pre pohodlné vŕtanie a inštaláciu káblových vývodiek.
Použitie v praxi
- Priemyselná automatizácia: Ochrana objemnejších riadiacich jednotiek (PLC), výkonných napájacích zdrojov a riadiacich stýkačov a relé.
- Hlavné rozvádzače v dielňach: V technických a garážových priestoroch, kde bežné plastové rozvádzačové skrine neposkytujú dostatočnú mechanickú a protipožiarnu odolnosť.
- Uzlíkové a zbernicové prepojenia: Skriňa je veľmi vhodná ako distribučný bod pre mohutnejšie káblové zväzky a veľké radové svorkovnice na DIN lištu.
★ Rýchly výber / Na čo si dať pozor
- Ide o prázdnu kryciu skrinku (enclosure). Pre montáž radových prvkov ako sú ističe je nevyhnutné doplniť ju o priskrutkované DIN lišty na montážnu dosku.
- Z dôvodu bezpečnosti (podľa noriem pre zariadenia Triedy ochrany I) je nutné pripojiť ochranné pospojovanie (PE vodič) na pripravené svorníky dvier a samotného tela skrine.
- Vždy používajte adekvátne tesniace priechodky a vývodky zodpovedajúce vonkajšiemu priemeru káblov, aby sa po inštalácii nenarušilo certifikované krytie IP55.
Najčastejšie chyby pri výbere
- ✘ Zabúdanie na váhu skrine: Oproti bežným plastovým rozvodniciam má kovový model (so stranou 400x400 mm) vyššiu hmotnosť. Do steny ju treba kotviť výhradne pomocou masívnych certifikovaných hmoždiniek do betónu či plnej tehly.
- ✘ Nesprávny manažment tepla: Vo vnútri uzavretej plechovej skrine s IP55 môže dochádzať k otepleniu výkonových komponentov. Ponechávajte preto medzi prístrojmi dostatočnú vzduchovú medzeru, v čom vám práve zväčšená hĺbka 200 mm pomôže.
Technické parametre
Kompatibilita a montáž

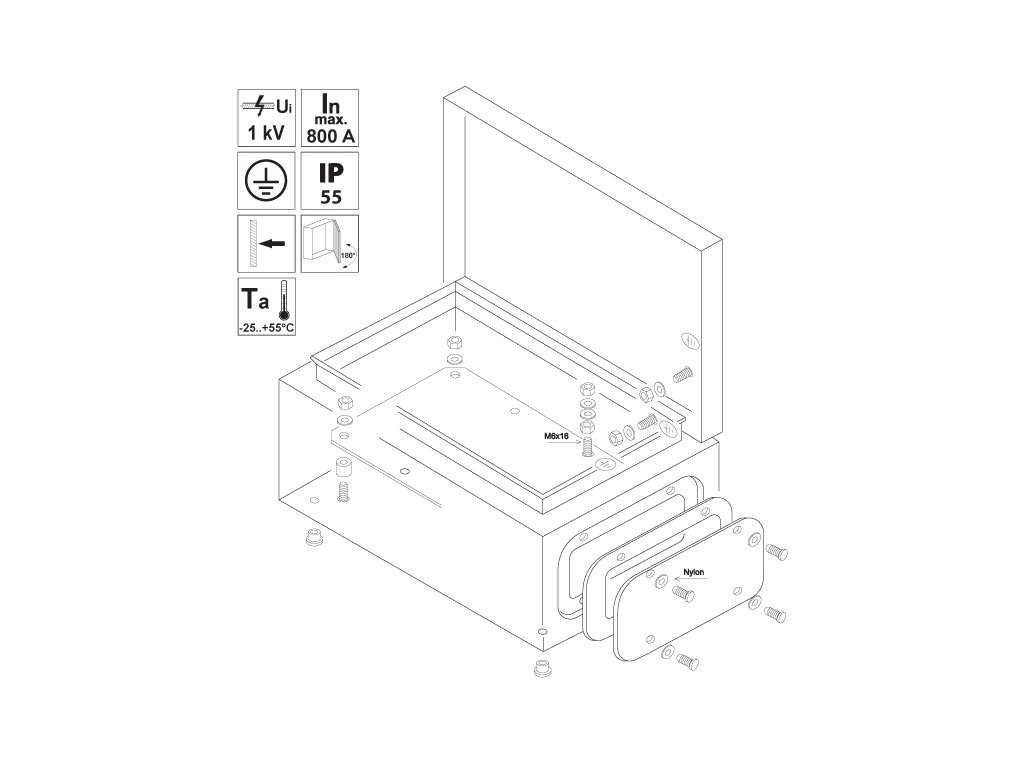

- Skriňa je od výroby vybavená zabudovanou prírubou na spodnej stene a vnútornou masívnou montážnou doskou pre univerzálne rozloženie prístrojov.
- Rozvodnica sa montuje prisadením na pevnú stenu. V prípade nerovností steny odporúčame inštaláciu s príslušnými držiakmi pre vytvorenie malej vzduchovej medzery medzi skriňou a murivom.
- Pospojovanie (kostrenie) medzi krídlom dverí a základným telesom realizujte pomocou vhodného žltozeleného CY/CYA vodiča, ktorý na oboch koncoch pevne ukončíte do káblových očiek.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
V čom je hlavná výhoda tohto modelu s hĺbkou 200 mm?
Tento model (TFE404020) má zväčšenú hĺbku na 200 mm v porovnaní s bežným štandardom (150 mm). Týchto dodatočných 50 mm umožňuje inštaláciu hlbších komponentov ako sú väčšie frekvenčné meniče, objemnejšie stýkače alebo špeciálne relé moduly bez rizika zablokovania dverí.
Môžem nechať skriňu nezapojenú na uzemňovací vodič?
Nie, v žiadnom prípade. Keďže ide o kovový obal radiaci sa do Triedy ochrany I., musí byť z hľadiska platných bezpečnostných noriem zaistené ochranné pospojovanie. Skriňa má na tento účel predinštalované uzemňovacie body.
Je priložená montážna doska naozaj v cene?
Áno, masívna pozinkovaná montážna doska je už vopred pribalená vo vnútri rozvádzača ako štandardná výbava a je plne zahrnutá v celkovej cene produktu.
Ako sú vyriešené káblové priechodky? Sú tam už diery?
Otvory od výroby vyrazené nie sú. V spodnej časti skrine je však odnímateľná kovová príruba, do ktorej si môžete po jej odmontovaní pohodlne (mimo samotnej inštalácie) vyvŕtať otvory presne podľa rozmerov vašich vývodiek.
Dajú sa dvere skrine zavesiť z inej strany?
Áno, pánty sú konštruované ako reverzibilné. Dvere tak môžete jednoducho demontovať a prehodiť ich na opačné otváranie (ľavé alebo pravé) podľa priestorovej dispozície miestnosti. Uhol otvárania dverí je štandardných 100°.
Čo presne definuje stupeň IK10 u tohto modelu?
Hodnota IK10 označuje najvyšší stupeň štandardizovanej ochrany proti vonkajším mechanickým nárazom. Znamená to, že skriňa dokáže odolať nárazovej energii až do 20 Joulov, čo odpovedá zhodeniu 5 kg telesa z výšky 40 cm.
Môžem túto rozvodnicu namontovať aj do exteriéru?
Krytie IP55 inštaláciu v exteriéri teoreticky povoľuje. Z dlhodobého hľadiska (pre antikoróznu ochranu a stálosť laku) však dôrazne odporúčame umiestňovať skriňu na miesta chránené pred priamym dažďom a intenzívnym UV žiarením (ideálne pod prístrešok).
Aký zámok je použitý na dvierkach?
Tento kompaktný štvorcový model (400x400) disponuje jedným centrálnym priemyselným zámkom na špeciálny kľúč. Umožňuje bezpečné uzavretie rozvodnice tak, aby k jej obsahu mali prístup iba oprávnené osoby so správnym nástrojom.
Dodatočné parametre
| Kategória: | Bytové rozvodnice na omietku (nástenné) |
|---|---|
| Hmotnosť: | 7.5 kg |
| EAN: | 5997374176330 |
| Druh produktu: | Rozvodnica |
| ? Stupeň krytia IP: | IP55 |
| Výrobca: | Tracon |
