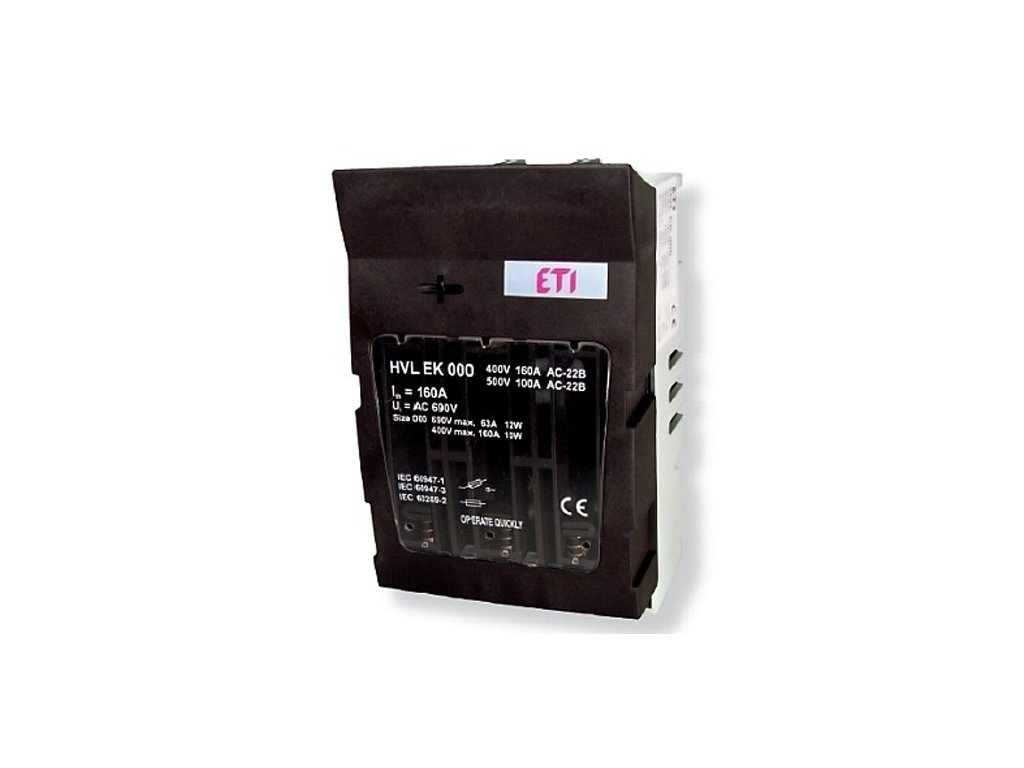

Poistkový odpínač ETI HVL EK 000 3-pólový M8 100A (001701000)
Kód: 001701000
Podrobný popis
Expertný verdikt: Odpínač ETI HVL EK 000 je kompaktným riešením pre istenie a odpájanie obvodov pomocou nožových poistiek najmenšej veľkosti NH000 (00C). Vďaka kategórii AC-22B umožňuje spínanie zmiešaných odporových a induktívnych záťaží. Jeho výhodou je univerzálna montáž (skrutky alebo DIN lišta) a robustné pripojenie káblových ôk cez skrutky M8. Ideálny pre stiesnené priestory v priemyselných rozvádzačoch.
Kľúčové vlastnosti
- ✔ Kompaktná veľkosť 000: Určené výhradne pre poistky NH000 (šírka 21 mm), čo šetrí miesto oproti štandardným NH00 odpínačom.
- ✔ Univerzálna montáž: Možnosť uchytenia priamo na montážny panel skrutkami alebo nacvaknutia na DIN lištu (TH35).
- ✔ Pripojenie M8: Pevné skrutkové svorky pre káblové oká, umožňujúce pripojenie vodičov rôznych prierezov (podľa oka).
- ✔ Bezpečnosť: Ovládanie pomocou výklopného krytu zaisťuje bezpečné odpojenie všetkých 3 fáz naraz. Krytie IP20 (z čela).
Použitie v praxi
- Hlavný vypínač a istenie v menších priemyselných rozvádzačoch.
- Istenie káblových vývodov pre stroje a technológie.
- Ochrana a odpájanie podružných rozvodníc.
- Použitie v miestach s obmedzeným priestorom vďaka kompaktným rozmerom pre NH000.
★ Rýchly výber / Na čo si dať pozor
- Tento model je určený len pre poistky veľkosti NH000 (00C). Štandardné poistky NH00 sú širšie a do tohto odpínača sa nezmestia (pre ne je určený model HVL EK 00).
- Maximálny menovitý prúd pre poistky NH000 je zvyčajne 100 A (niekedy až 160 A pri špeciálnych typoch, ale odpínač je dimenzovaný primárne do 100-160 A podľa podmienok).
- Pripojenie je cez skrutky M8. Je nutné použiť káblové oká alebo svorky pre M8.
- Viac o poistkových systémoch nájdete v kategórii Poistkové odpínače.
Najčastejšie chyby pri výbere
- ✘ Snaha vložiť poistku NH00 (veľkosť 00) do tohto odpínača (veľkosť 000). Nebude pasovať.
- ✘ Pripojenie vodiča bez káblového oka priamo pod skrutku M8 (zlý kontakt).
- ✘ Otváranie pod záťažou v kategórii AC-23 (motory) – tento odpínač je AC-22B (zmiešaná záťaž), pre ťažké motory treba opatrnosť.
Technické parametre
Kompatibilita a montáž
- Montáž na montážnu dosku pomocou skrutiek alebo na DIN lištu (ak je vybavený príslušným adaptérom alebo konštrukciou).
- Kryty svoriek sú zvyčajne súčasťou alebo voliteľné príslušenstvo pre ochranu pred dotykom.
- Možnosť plombovania v uzavretej polohe.
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je súčasťou balenia aj poistka?
Nie, poistkové odpínače sa dodávajú bez poistiek. Tie treba dokúpiť zvlášť podľa požadovanej hodnoty (napr. 50A, 80A, 100A veľkosti NH000).
Aký je rozdiel medzi HVL 000 a HVL 00?
HVL 000 je užší a pasujú doň len poistky NH000 (00C). HVL 00 je širší a pasujú doň poistky NH00 aj NH000. Ak máte priestor, HVL 00 je univerzálnejší, ale HVL 000 šetrí miesto.
Môžem ho ovládať pod záťažou?
Áno, kategória AC-22B umožňuje spínanie zmiešaných záťaží (vrátane mierneho preťaženia). Pri vysoko induktívnych záťažiach (veľké motory) je lepšie najprv vypnúť motor stýkačom.
Aké sú možnosti pripojenia?
Tento model (001701000) má skrutky M8. Môžete pripojiť káblové oká. Existujú aj verzie so svorkami pre priame pripojenie vodiča, tie majú iný kód.
Dodatočné parametre
| Kategória: | Poistky a poistkové odpájače (modulárne) |
|---|---|
| Hmotnosť: | 0.52 kg |
| EAN: | 3838895514046 |
| Druh produktu: | Spínač, prepínač |
| Výrobca: | ETI ELB |
-
