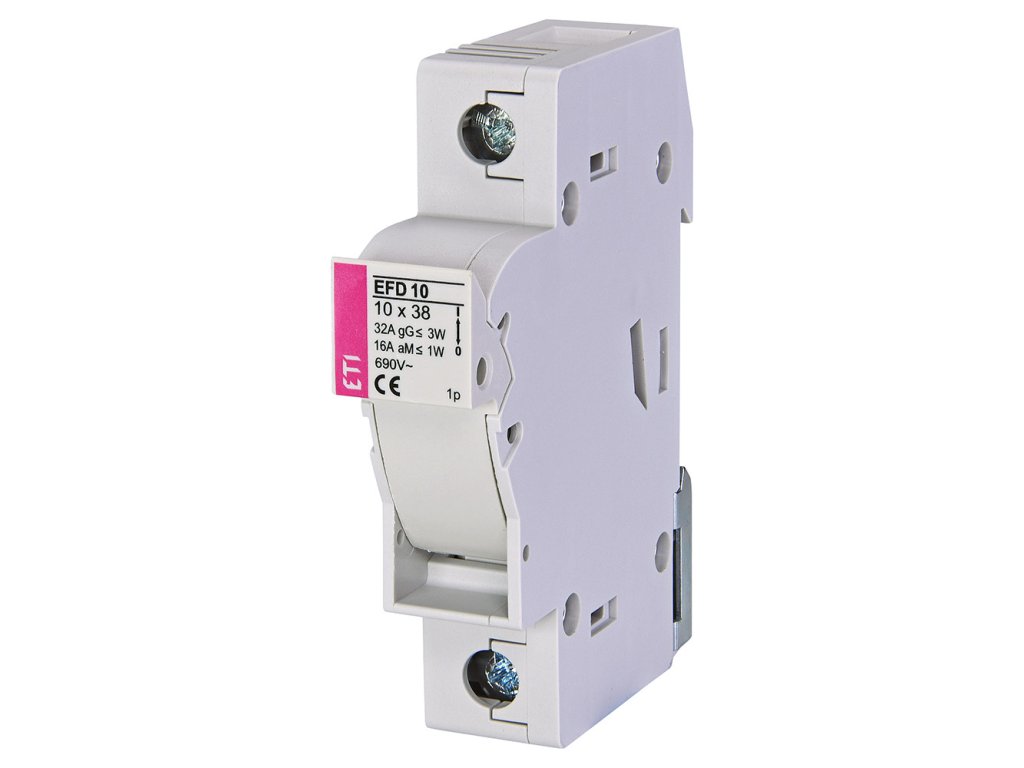

Poistkový odpojovač ETI EFD 10 1-pólový pre valcové poistky 10x38 (002540001)
Kód: 002540001
Podrobný popis
Expertný verdikt: Poistkový odpojovač ETI EFD 10 (002540001) je modernou náhradou za klasické poistkové spodky. Poskytuje nielen držiak pre poistku 10x38 mm, ale aj funkciu vypínača. Vďaka kategórii AC-22B umožňuje bezpečne vypnúť okruh aj pod prúdovým zaťažením (do 32 A). Výmena poistky je "bezdotyková" – pri otvorení sa poistka vysunie a obvod sa preruší, čím je zaručená bezpečnosť obsluhy.
Kľúčové vlastnosti
- ✔ Kompaktný dizajn: Šírka len 18 mm (1 modul) šetrí miesto v rozvádzači oproti iným typom poistiek.
- ✔ Univerzálnosť: Akceptuje poistkové vložky CH10x38 s charakteristikou gG (kábel) aj aM (motor).
- ✔ Bezpečná manipulácia: Výklopný mechanizmus zabezpečuje odpojenie oboch kontaktov poistky pri otvorení.
- ✔ Možnosť plombovania: V zapnutej aj vypnutej polohe je možné puzdro zaistiť proti neoprávnenej manipulácii.
Použitie v praxi
- Istenie riadiacich obvodov, meracích transformátorov a signalizácie.
- Ochrana motorov (v kombinácii s poistkou aM) v priemysle.
- Istenie fotovoltických stringov (pri použití vhodnej DC poistky gPV a dodržaní napätia).
- Selektívne istenie v podružných rozvádzačoch.
★ Rýchly výber / Na čo si dať pozor
- Produkt sa dodáva bez poistkovej vložky. Tú je potrebné dokúpiť samostatne podľa požadovaného prúdu (max. 32 A).
- Rozmer vložky musí byť presne 10x38 mm. Iné rozmery (14x51, 8x32) nebudú pasovať.
- Tento model (EFD 10) je určený pre napätie do 690 V AC. Pre vyššie DC napätia vo fotovoltike (1000 V) odporúčame model EFD 10 DC alebo EFH.
- Viac o typoch poistiek nájdete v kategórii Poistkové prístroje.
Najčastejšie chyby pri výbere
- ✘ Použitie poistky s vyšším stratovým výkonom ako 3 W (hrozí prehriatie plastu).
- ✘ Otváranie pod záťažou pri prúdoch vyšších ako 32 A alebo pri silne induktívnej záťaži (nad rámec AC-22B).
- ✘ Vloženie poistky nesprávneho rozmeru násilím.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu TH35.
- Možnosť pripojenia viacerých pólov vedľa seba pomocou spony (ak to konštrukcia dovoľuje, alebo použitie viacpólovej verzie).
- Kryt je možné zaplombovať v polohe ON aj OFF.
- Signalizácia stavu nie je súčasťou tohto modelu (verzia s LED má iný kód).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je poistka súčasťou balenia?
Nie, odpojovač sa dodáva prázdny. Poistkovú vložku (napr. 10A, 16A, 32A) si musíte vybrať a dokúpiť zvlášť.
Môžem ho otvoriť pod napätím?
Áno, EFD 10 je konštruovaný ako odpojovač (AC-22B), takže zvládne vypnutie bežnej prevádzkovej záťaže. Pri skrate však najprv zareaguje poistka vnútri.
Má signalizáciu prepálenia poistky?
Tento model (002540001) nemá LED signalizáciu. Ak poistka zhorí, zvonku to nevidno, treba ju premerať. Verzia s LED má označenie "LED" v názve.
Je vhodný pre DC prúd?
Áno, ale s obmedzeniami napätia a pri použití vhodných poistiek. Pre fotovoltiku s napätím do 1000V DC odporúčame radšej špeciálne držiaky série EFH 10 DC.
Aký je maximálny prierez vodiča?
Do svoriek je možné pripojiť vodič s prierezom do 25 mm².
Koľko miesta zaberie v rozvádzači?

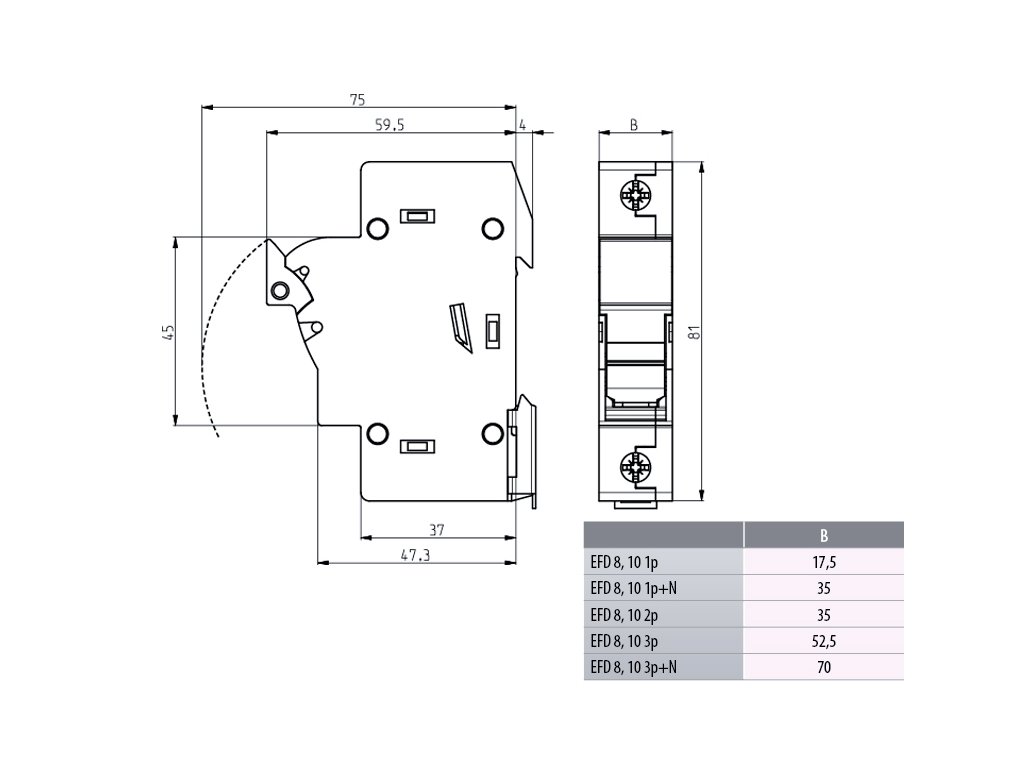

Šírka je 1 modul (cca 18 mm).
Dodatočné parametre
| Kategória: | Poistky a poistkové odpájače (modulárne) |
|---|---|
| Hmotnosť: | 0.063 kg |
| EAN: | 3838895744887 |
| Druh produktu: | Spínač, prepínač, Poistka |
| Výrobca: | ETI ELB |
-
