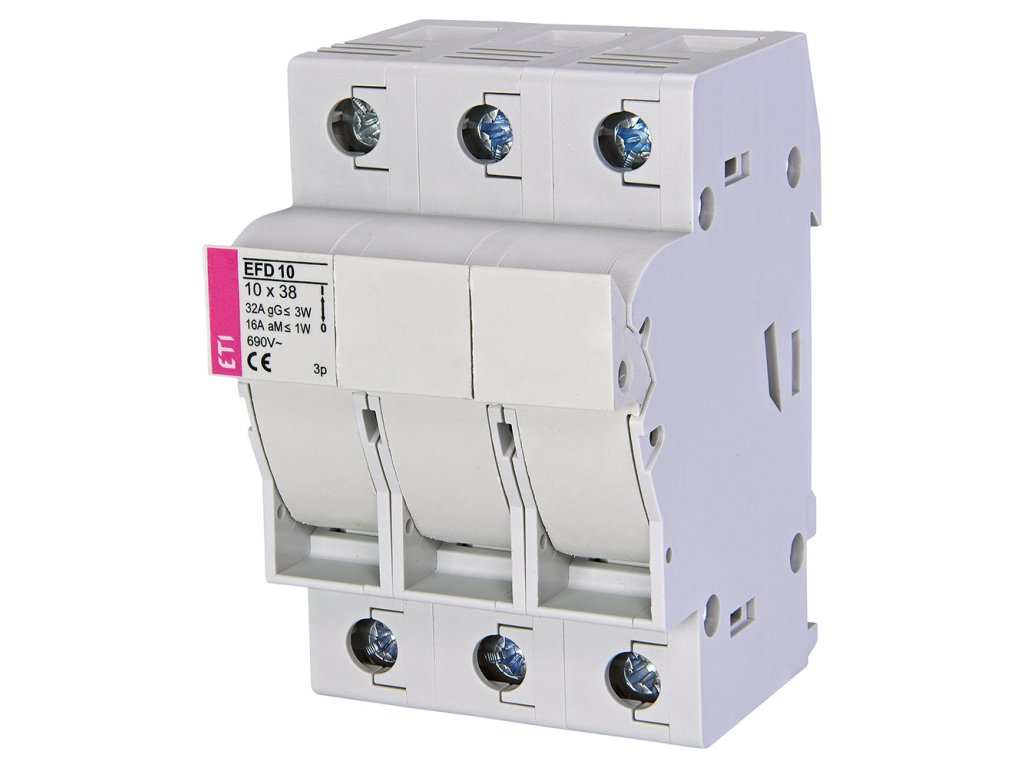

Poistkový odpojovač ETI EFD 10 3-pólový pre valcové poistky 10x38 (002540004)
Kód: 002540004
Podrobný popis
Expertný verdikt: Poistkový odpojovač ETI EFD 10 3p (002540004) je ideálnym riešením pre ochranu 3-fázových zariadení a motorov. Kombinuje funkciu poistkového držiaka (pre vložky 10x38 mm) a vypínača s kategóriou AC-22B. Umožňuje bezpečné vypnutie všetkých troch fáz súčasne, čím zjednodušuje údržbu a výmenu poistiek. Oproti ističom ponúka vyššiu skratovú odolnosť (až 100 kA v závislosti od poistky).
Kľúčové vlastnosti
- ✔ 3-pólové prevedenie: Spoločné ovládanie všetkých fáz jednou páčkou zaručuje bezpečné odpojenie celého 3-fázového obvodu.
- ✔ Kompaktné rozmery: Šírka 53 mm (3 moduly) šetrí miesto v rozvádzači.
- ✔ Vysoká odolnosť: Pri použití valcových poistiek dosahuje vypínaciu schopnosť výrazne vyššiu než bežné ističe.
- ✔ Bezpečná manipulácia: Výklopný mechanizmus zabezpečuje odpojenie oboch kontaktov poistky pri otvorení a izoláciu od napätia.
Použitie v praxi
- Ochrana 3-fázových motorov (v kombinácii s poistkami charakteristiky aM).
- Istenie transformátorov, softštartérov a frekvenčných meničov.
- Hlavný vypínač a istenie pre menšie rozvádzače alebo stroje.
- Selektívne predradené istenie v priemyselných inštaláciách.
★ Rýchly výber / Na čo si dať pozor
- Produkt sa dodáva bez poistkových vložiek. Je potrebné dokúpiť 3 kusy poistiek 10x38 mm podľa požadovanej hodnoty (max. 32 A).
- Rozmer vložky musí byť presne 10x38 mm. Väčšie rozmery (14x51) nebudú pasovať.
- Tento model (EFD 10) je určený pre napätie do 690 V AC. Pre DC aplikácie (fotovoltika) sú vhodnejšie špeciálne DC odpojovače.
- Viac o typoch poistiek nájdete v kategórii Poistkové prístroje.
Najčastejšie chyby pri výbere
- ✘ Použitie troch 1-pólových odpojovačov pre 3-fázový motor (pri výpadku jednej poistky motor beží na dve fázy a môže zhorieť). 3-pólový odpojovač umožňuje vypnúť všetko naraz.
- ✘ Vloženie poistiek s príliš vysokou stratou (viac ako 3 W na pól), čo vedie k prehrievaniu.
- ✘ Zámena s poistkovým puzdrom pre fotovoltiku (gPV), ktoré má iné parametre zhášacej komory.
Technické parametre
Kompatibilita a montáž
- Montáž na DIN lištu TH35.
- Kryt je možné zaplombovať v polohe ON aj OFF.
- Možnosť pripojenia pomocou prepojovacej lišty (hrebienku) aj vodičov.
- Signalizácia stavu nie je súčasťou tohto modelu (verzia s LED má iný kód).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Sú poistky súčasťou balenia?
Nie, odpojovač je prázdny. Poistkové vložky 10x38 je nutné dokúpiť zvlášť.
Môžem ho použiť ako hlavný vypínač?
Áno, EFD 10 plní funkciu odpínača (AC-22B) a zaisťuje bezpečné galvanické oddelenie obvodu vo vypnutom stave (po vybratí poistiek viditeľná medzera).
Má signalizáciu prepálenia poistky?
Tento model (002540004) nemá LED signalizáciu. Ak poistka zhorí, treba ju premerať alebo skontrolovať vizuálne (ak má indikátor).
Koľko miesta zaberie v rozvádzači?
Šírka je 3 moduly (cca 53 mm).
Dodatočné parametre
| Kategória: | Poistky a poistkové odpájače (modulárne) |
|---|---|
| Hmotnosť: | 0.184 kg |
| EAN: | 3838895744917 |
| Druh produktu: | Spínač, prepínač |
| Výrobca: | ETI ELB |
-
