Podrobný popis
2-pólové prevedenie DC 1 000 V — FV systémy Poistky 10×38 mm gPV In 30 A
Expertný verdikt Elmit

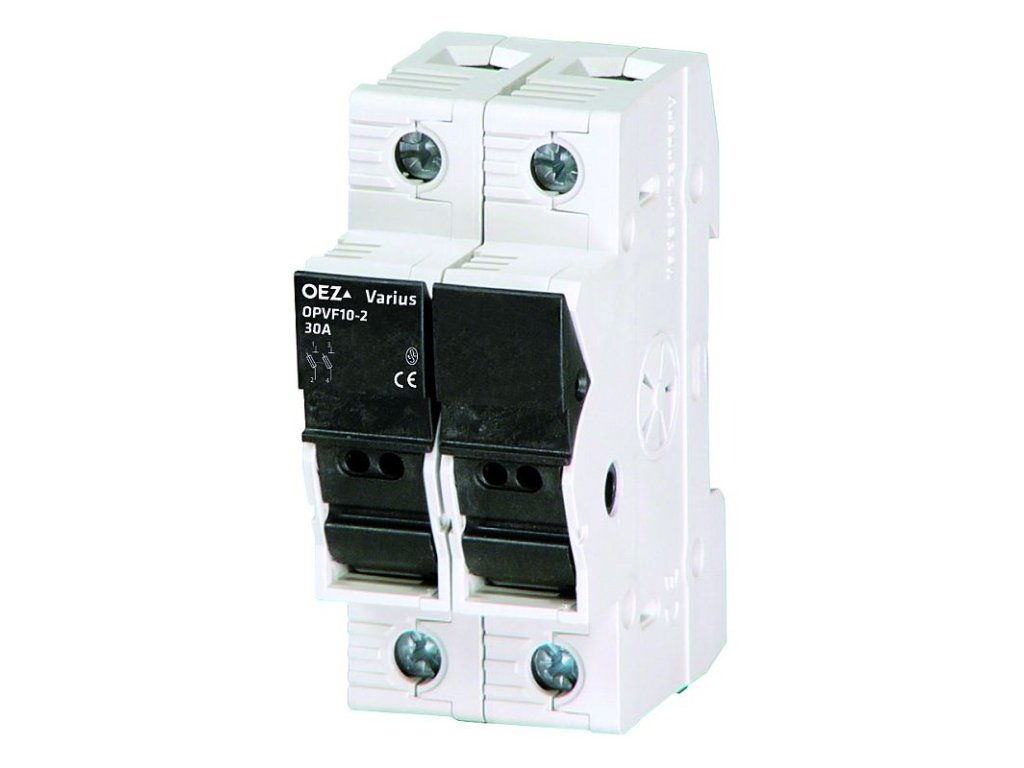

Poistkový držiak OEZ OPVF10-2 je dvojpólový DIN-lištový držiak pre valcové poistkové vložky PC10 (10×38 mm) s charakteristikou gPV, určený výhradne pre jednosmerné (DC) obvody fotovoltaických systémov do napätia DC 1 000 V a prúdu 30 A. Dvojpólové prevedenie umožňuje súčasné istenie kladnej aj zápornej vetvy FV stringu v jednom prístroji — čo je pri DC obvodoch bezpečnostne správny postup. Pred kúpou overte charakteristiku poistkových vložiek: musí byť gPV alebo gR — bežné vložky gG pre AC siete sú nevhodné a nemôžu byť použité ako náhrada.
⚠ Dôležité: OPVF10-2 je určený výhradne pre DC obvody FV systémov. Pre striedavé siete (AC 230/400 V) tento držiak nie je vhodný a nesmie byť v nich použitý.
Hlavné vlastnosti a použitie
- ✓ Určené pre DC obvody fotovoltaiky: Prístroj je navrhnutý a certifikovaný výhradne pre jednosmerné obvody FV systémov do DC 1 000 V — napäťová úroveň bežná pri moderných stringových a hybridných FVE.
- ✓ 2-pólové prevedenie — kladná aj záporná vetva: Dvojpólový dizajn umožňuje jedným prístrojom súčasne istiť kladnú aj zápornú vetvu FV stringu. Znižuje počet potrebných prístrojov a priestor v rozvádzači.
- ✓ Charakteristika gPV — špeciálne pre fotovoltaiku: Poistkové vložky gPV sú navrhnuté pre vlastnosti DC prúdu z FV panelov — odlišné charakteristiky vypínania než pri AC sieťach. Nie sú zameniteľné s bežnými vložkami gG.
- ✓ Modulárne prevedenie na DIN lištu: Montáž na DIN lištu TS35 (odporúčaná oceľová). Výrez v krycej doske 45 mm — kompatibilný so štandardnými modulárnymi rozvádzačmi.
- ✓ Prívodné vodiče zdola bez obmedzenia: Zapojenie prívodov zdola je možné bez obmedzenia elektrických parametrov. Prístroj odporúčame doplniť označením „POZOR, PRÍVOD ZDOLA" pre bezpečnosť pri servise.
⚠ Na čo si dať pozor pri výbere?
☛Dôležité pred kúpou — charakteristika poistiek: OPVF10-2 akceptuje iba vložky PC10 (10×38 mm) s charakteristikou gPV alebo gR. Bežné vložky gG určené pre AC siete nie sú vhodné — inak hrozí nedostatočná ochrana FV obvodu.
☛Len pre DC obvody FV systémov: Prístroj nesmie byť použitý v striedavých sieťach (AC 230/400 V). Je určený výhradne pre jednosmerné FV obvody.
☛Pracovná poloha — iba vertikálna: Prístroj musí byť namontovaný vo vertikálnej polohe. Horizontálna montáž nie je prípustná.
☛Odporúčaná oceľová DIN lišta: Výrobca odporúča oceľovú DIN lištu TS35 — nie plastovú — pre spoľahlivé uzemnenie skrine cez lištu.
☛Pre PC10 gPV 16 A a 20 A: Pri použití vložiek PC10 gPV s In 16 A alebo 20 A je minimálny prierez pripojeného vodiča 4 mm2. Viac o dimenzovaní DC FV obvodov v našej kalkulačke DC úbytku napätia a prierezov (nové okno).
Overenie kompatibility a vhodnosti
✘Nevhodné pre: AC siete 230/400 V, poistky gG alebo aM, iné rozmery ako 10×38 mm, horizontálna montáž.
✓Vhodné pre: DC FV stringové obvody do DC 1 000 V / 30 A s poistkovou vložkou PC10 gPV alebo gR.
✓Čo overiť pred kúpou: počet pólov (1-pól = OPVF10-1, 2-pól = OPVF10-2), charakteristiku vložiek (gPV/gR), napäťovú úroveň FV systému a prierez vodičov.
Ďalšie komponenty pre FV systémy nájdete v kategórii Fotovoltika (nové okno).
Technické parametre
| Identita |
| Značka | OEZ |
| Typ | OPVF10-2 |
| Objednací kód OEZ | 41004 |
| EAN | 8590125410041 |
| Elektrické hodnoty |
| Menovitý prúd In | 30 A |
| Menovité napätie Un | DC 1 000 V |
| Uimp (impulzné napätie) | 8 kV |
| Icw (1 s) | 1,6 kA |
| Poistkové vložky |
| Veľkosť vložky | 10×38 mm (PC10) |
| Charakteristika | gR, gPV |
| Max. straty vložky Pv | 4 W |
| Montáž a pripojenie |
| Počet pólov | 2 |
| Montáž | DIN lišta TS35 (odporúčaná oceľová) |
| Výrez v krycej doske | 45 mm |
| Pripojovací prierez | Cu 0,75–25 mm2 (plný, lanený, jemne lanený); 2×(6–10) mm2 rovnakej vel. |
| Uťahovací moment | 2–2,5 Nm |
| Pracovná poloha | Vertikálna |
| Ochrana a prevádzkové podmienky |
| Krytie (veko zatvorené) | IP20 |
| Pracovná teplota | -25 až +55 °C |
| Nadmorská výška | max. 2 000 m |
| Hmotnosť | 0,107 kg |
| Normy |
| Normy | IEC 60269-1, IEC 60269-2 / ČSN EN 60269-1, ČSN EN 60269-2 |
Časté otázky k poistkóvemu držiaku OEZ OPVF10-2
Kliknutím na otázku zobrazíte stručnú odbornú odpoveď k výberu a použitiu.
Na čo slúži poistkový držiak OEZ OPVF10-2?
Poistkový držiak OEZ OPVF10-2 je dvojpólový DIN-lištový držiak pre valcové poistkové vložky PC10 (10×38 mm) s charakteristikou gPV alebo gR, určený výhradne pre jednosmerné obvody fotovoltaických systémov do DC 1 000 V a 30 A.
Pre aké systémy je OPVF10-2 určený?
OPVF10-2 je určený výhradne pre jednosmerné (DC) obvody fotovoltaických systémov — typicky DC stringové rozvádzače a DC ochrany FVE. Pre striedavé siete (AC 230/400 V) nie je vhodný a nesmie byť v nich použitý.
Aké poistkové vložky sú kompatibilné s OPVF10-2?
OPVF10-2 akceptuje iba valcové vložky PC10, rozmer 10×38 mm, s charakteristikou gPV alebo gR. Bežné vložky gG (pre AC siete) nie sú vhodné — majú odlišné vypínacie charakteristiky a nesmú byť použité ako náhrada.
Čo znamená charakteristika gPV a prečo sa líši od gG?
Charakteristika gPV je špeciálne navrhnutá pre vlastnosti DC prúdu z FV panelov — vyšší skratový
prúd a jednosmerný charakter oblúka. Vložky gG sú určené pre AC siete a nemajú potrebnú DC vypínaciu schopnosť pre FV aplikácie. Použitie gG v DC FV obvode môže viesť k nedostatočnému prerušeniu poruchy.
Prečo sa používa 2-pólové prevedenie vo FV systémoch?
V DC FV obvodoch sa istia obe vetvy stringu — kladná aj záporná. Dvojpólový OPVF10-2 rieši obe vetvy jedným prístrojom, čím šetrí miesto v rozvádzači a zabezpečuje súčasné prerušenie oboch vodičov pri poruche. Jednopólové prevedenie (OPVF10-1) sa používa tam, kde sa istí iba jedna vetva.
Aké sú prevádzkové obmedzenia OPVF10-2?
Prístroj pracuje v teplotnom rozsahu -25 až +55 °C, do nadmorskej výšky 2 000 m a výhradne vo vertikálnej polohe. Krytie IP20 vyžaduje montáž v uzavretom rozvádzači — nie je vhodný pre vonkajšiu montáž bez krytu.
Pre aké aplikácie OPVF10-2 nie je vhodný?
Poistkový držiak OEZ OPVF10-2 nie je vhodný pre striedavé siete (AC 230/400 V), poistkové vložky s charakteristikou gG alebo aM, iné rozmery vložiek ako 10×38 mm, horizontálnu montáž ani pre vonkajšiu inštaláciu bez uzavretého krytu (IP20).
