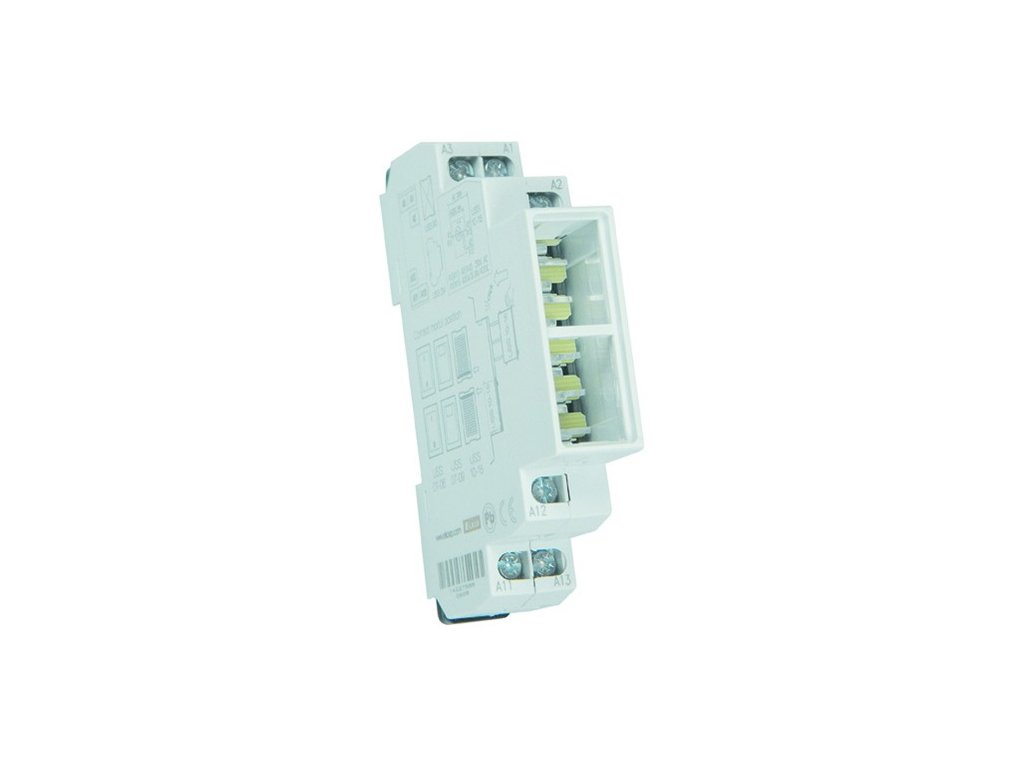

Základný modul ELKO EP USS-ZM pre spínacie a signalizačné jednotky
Kód: USS-ZM ZAKLADNY MODUL
Podrobný popis
Expertný verdikt: Systém USS je geniálny vo svojej variabilite. Namiesto hľadania špecifického "dvojtlačidla s kontrolkou" si ho vyskladáte sami pomocou tohto základného modulu. USS-ZM je len "kostra" – držiak na DIN lištu so svorkami. Do neho vložíte presne to, čo potrebujete: napríklad vypínač pre čerpadlo a červenú kontrolku poruchy. Tým ušetríte 50 % miesta v rozvádzači oproti použitiu samostatných prístrojov. Nezabudnite, že ak využijete len jednu pozíciu, druhú musíte uzavrieť záslepkou USS-00.
Kľúčové vlastnosti
- ✔ Variabilita: Možnosť osadiť až 2 pozície v jednom module (napr. 2x spínač, 2x kontrolka, alebo kombinácia).
- ✔ Úspora miesta: Dve funkcie na šírke jedného ističa (1-MODUL) šetria cenné miesto v rozvodnici.
- ✔ Jednoduchá montáž: Jednotky sa do základného modulu jednoducho zasunú a zacvaknú, čím sa pevne spoja.
- ✔ Široká ponuka jednotiek: Kompatibilita s 15 typmi prvkov (spínače, prepínače, tlačidlá, LED signálky rôznych farieb).
- ✔ Kvalitné prevedenie: Robustné strmeňové svorky a mechanizmus pre dlhodobú spoľahlivosť.
Použitie v praxi
- Vytvorenie ovládacieho panela priamo v domovej rozvodnici (napr. tlačidlo pre HDO, kontrolka kúrenia).
- Signalizácia stavu fáz (3x LED v dvoch moduloch namiesto troch).
- Manuálne ovládanie stykačov a relé s optickou kontrolou zopnutia.
- Prechodné a trvalé spínanie okruhov pomocou prepínačov (USS-02, USS-03).
★ Rýchly výber / Na čo si dať pozor
- USS-ZM je len prázdne puzdro! Nezabudnite si objednať vložky (USS-01 až 15) alebo záslepku (USS-00).
- Do jedného modulu sa zmestia maximálne 2 jednotky.
- Jednotky sú trvalo fixované po zacvaknutí – demontáž je obtiažna a môže poškodiť modul, preto si konfiguráciu dobre premyslite.
- Pozrite si kompletnú ponuku ovládacích a spínacích prístrojov pre systém USS.
Najčastejšie chyby pri výbere
- ✘ Objednanie len základného modulu: Zákazník si kúpi USS-ZM a očakáva funkčný vypínač. Bez vložiek (napr. USS-01) je modul nefunkčný.
- ✘ Neuzavretá pozícia: Ak použijete len jednu jednotku (napr. hore), spodnú pozíciu musíte uzavrieť záslepkou USS-00 kvôli bezpečnosti (krytie IP).
Kedy je to správna voľba
- ✔ Ak potrebujete špecifickú kombináciu ovládania a signalizácie, ktorú bežné monobloky neponúkajú.
- ✔ Ak máte v rozvádzači málo miesta a potrebujete vtesnať viac funkcií na DIN lištu.
Technické parametre
Kompatibilita a montáž
- Určené pre jednotky ELKO EP rady USS (USS-01 až USS-15).
- Montáž na DIN lištu.
- Pri inštalácii dbajte na pevné docvaknutie jednotiek do modulu, aby sa zabezpečil dokonalý elektrický kontakt.
- Demontáž jednotiek po zložení nie je odporúčaná (riziko poškodenia).
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Čo presne obsahuje balenie USS-ZM?
Balenie obsahuje iba plastový základný modul so svorkovnicou. Neobsahuje žiadne spínače, tlačidlá ani kontrolky. Tie si musíte vybrať a dokúpiť zvlášť podľa vašej potreby.
Môžem jednotky v module neskôr vymeniť?
Výrobca to neodporúča. Systém je navrhnutý ako jednorazová skladačka. Po zacvaknutí jednotky do modulu vznikne veľmi pevný spoj a pri pokuse o vybratie hrozí poškodenie plastových západiek alebo kontaktov.
Je možné použiť USS-ZM bez jednotiek ako záslepku?
Áno, ale musíte do oboch pozícií vložiť záslepky USS-00. Samotný otvorený modul USS-ZM v rozvádzači je nebezpečný (prístup k živým častiam).
Aké napätie zvládnu spínače v tomto module?
Koľko modulov zaberie USS-ZM na lište?
Zaberie šírku presne jedného modulu (cca 17,6 mm), rovnako ako bežný istič.
Sú svorky prístupné aj po osadení jednotiek?
Áno, svorkovnica je umiestnená na hornej a spodnej strane modulu USS-ZM a slúži na pripojenie vodičov k osadeným jednotkám.
Môžem kombinovať spínač a kontrolku v jednom module?
Áno, to je hlavná výhoda systému. Môžete mať napríklad v hornej pozícii spínač a v dolnej pozícii červenú kontrolku.
Dodatočné parametre
| Kategória: | Modulárna signalizácia a ovládanie (DIN) |
|---|---|
| Hmotnosť: | 0.074 kg |
| EAN: | 8595188124577 |
