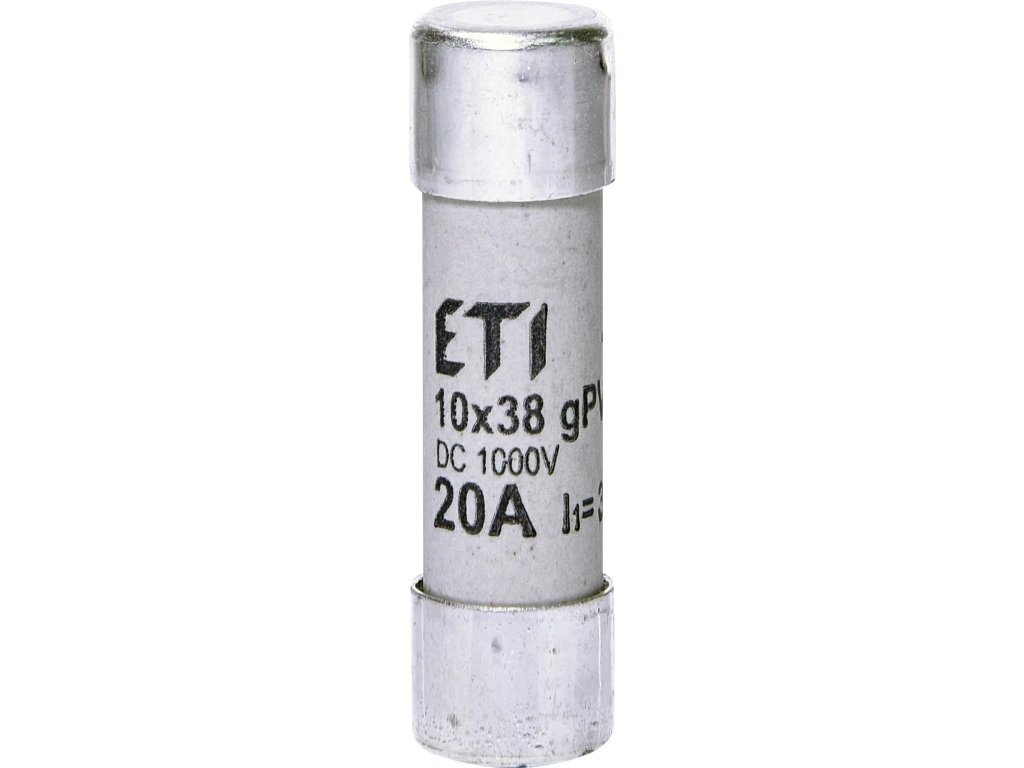

Poistka pre fotovoltaiku ETI CH10x38 gPV 20A / 1000V DC
Kód: 002625085
Podrobný popis
Expertný verdikt: Ochrana fotovoltaiky si vyžaduje špecializované komponenty. Táto poistka ETI CH10x38 gPV 20A je presne dimenzovaná pre DC obvody solárnych elektrární. S charakteristikou gPV je optimalizovaná na bezpečné prerušenie malých nadprúdov, ktoré sú typické pre poruchy vo fotovoltaických stringoch, a zároveň zvláda vysoké jednosmerné napätie až 1000 V. Je nevyhnutnou súčasťou pre bezpečný a normami vyžadovaný chod vašej FVE.
Kľúčové vlastnosti
- ✔ Charakteristika gPV: Špeciálne navrhnutá pre ochranu PV modulov pred spätnými prúdmi.
- ✔ Vysoké napätie 1000 V DC: Bezpečne zvláda napäťové úrovne moderných stringových meničov.
- ✔ Rozmer 10x38 mm: Štandardný formát pre väčšinu poistkových odpínačov v FVE rozvádzačoch.
- ✔ Kvalita ETI: Renomovaný výrobca istiacej techniky zaručuje stabilitu parametrov.
Použitie v praxi
- Ochrana stringov: Istenie jednotlivých vetiev panelov pred vstupom do meniča alebo zlučovača.
- DC rozvádzače: Montáž do poistkových puzdier (napr. ETI EFH 10 DC).
- Batériové systémy: (Len ak napätie a prúd vyhovujú špecifikácii, pre batérie sa častejšie používajú gBat poistky).
★ Rýchly výber / Na čo si dať pozor
- Uistite sa, že používate poistkové puzdro určené pre DC napätie (napr. série EFH 10 DC). Bežné AC puzdrá nemusia zvládnuť zhasnutie oblúka pri 1000V DC.
- Menovitý prúd poistky (20A) musí byť vyšší ako skratový prúd (Isc) panelov, ale nižší ako maximálny spätný prúd, ktorý panely znesú (uvedené v datasheete panelu).
- Nikdy nepoužívajte bežné AC poistky (gG) v DC obvodoch fotovoltaiky!
Najčastejšie chyby pri inštalácii
- ✘ Použitie poistky s príliš nízkou hodnotou (napr. 15A pre panely s Isc 14A) – poistka bude cyklicky prehrievaná a "vybaví" bez poruchy.
- ✘ Výmena za poistku s charakteristikou gG (pre bežné inštalácie) – neposkytuje správnu ochranu pre DC obvody.
Montáž
- Vypnite DC stranu (odpojte panely/menič).
- Otvorte poistkový odpínač.
- Vložte poistku do držiaka (dbajte na čistotu kontaktov).
- Zatvorte odpínač.
Kedy je to správna voľba
- ✔ Máte panely so skratovým prúdom (Isc) v rozsahu cca 13 – 16 A (v závislosti od výpočtu koeficientov).
- ✔ Potrebujete štandardnú ochranu stringov v systéme do 1000V.
Technické parametre
Časté otázky (FAQ)
Kliknutím na otázku sa zobrazí odpoveď.
Je táto poistka vhodná pre 1500V systémy?
Nie, táto poistka je dimenzovaná na maximálne 1000 V DC. Pre 1500 V systémy sú potrebné väčšie poistky (napr. 10x85 mm alebo 14x51 mm) s príslušnou certifikáciou.
Môžem použiť bežný AC držiak poistiek?
Neodporúča sa to. Hoci poistka mechanicky pasuje, bežné AC odpojovače nemajú zhášacie komory dimenzované na jednosmerný oblúk pri vysokom napätí. Vždy používajte držiaky určené pre PV (napr. ETI EFH).
Aký je rozdiel medzi gG a gPV?
Poistky gG sú pre všeobecné použitie (káble, motory) a vypínajú pri vyšších násobkoch prúdu. Poistky gPV sú rýchlejšie a citlivejšie, navrhnuté tak, aby prerušili DC prúd už pri malom preťažení (cca 1,13 až 1,45 násobok In), čo je kľúčové pre ochranu panelov.
Ako zistím, či je poistka vypálená?
Tieto valcové poistky zvyčajne nemajú vizuálny indikátor. Je potrebné ich zmerať multimetrom (test kontinuity) po vybratí z puzdra. Niektoré držiaky poistiek však majú LED indikáciu, ktorá sa rozsvieti pri prepálení poistky.
Musím istiť plus aj mínus pól?
Väčšina noriem pre izolované DC sústavy vyžaduje istenie oboch pólov (+ aj -). Vždy sa riaďte projektovou dokumentáciou a miestnymi normami.
Dodatočné parametre
| Kategória: | Poistky a poistkové odpájače (modulárne) |
|---|---|
| EAN: | 3838895681915 |
